影视道具类雷神之锤结构设计模型

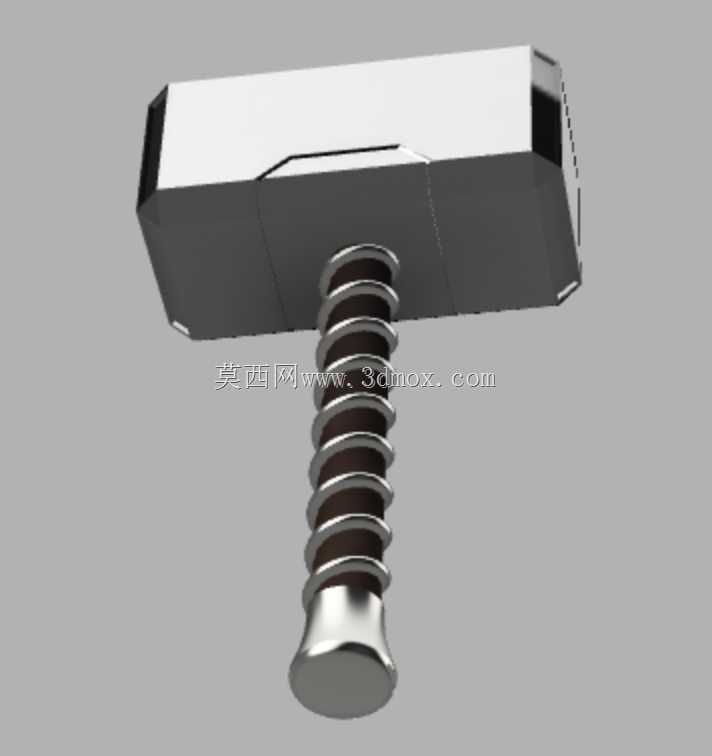

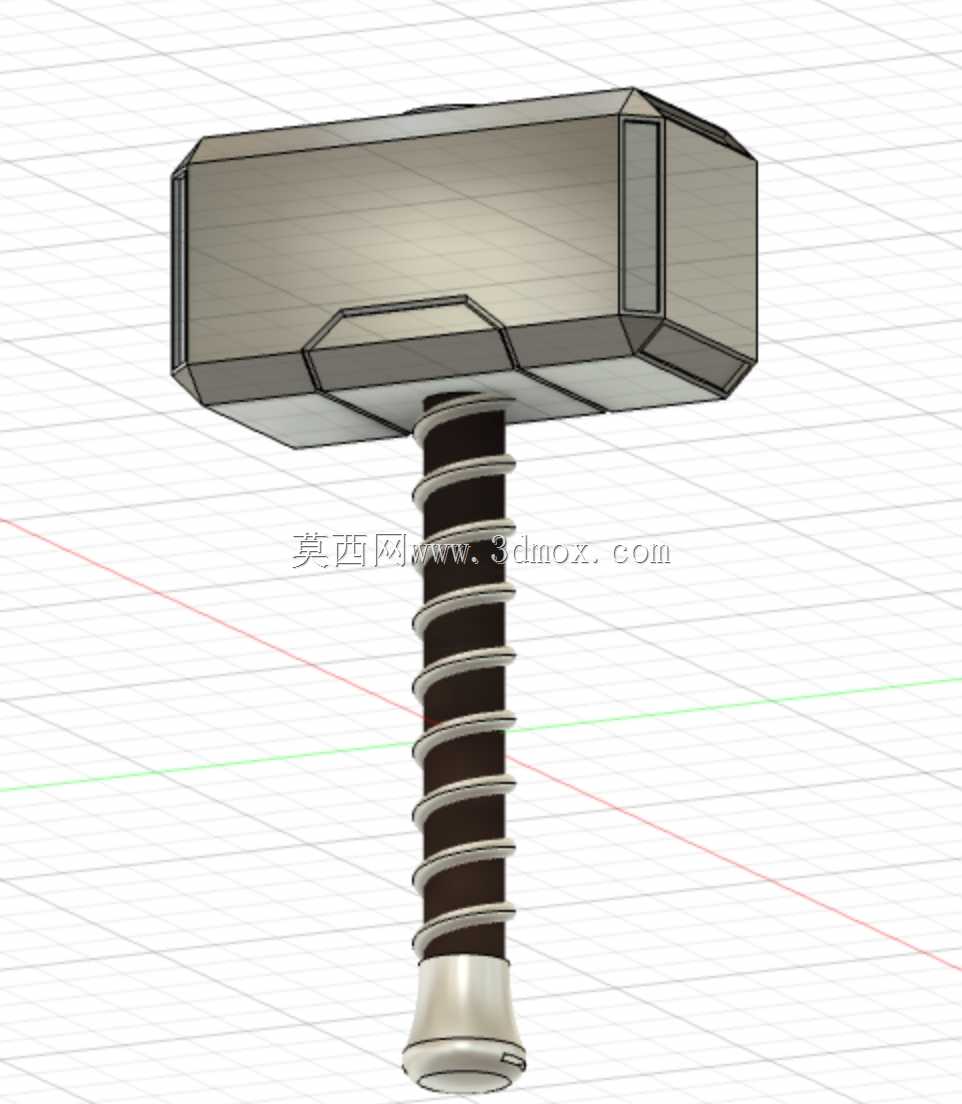

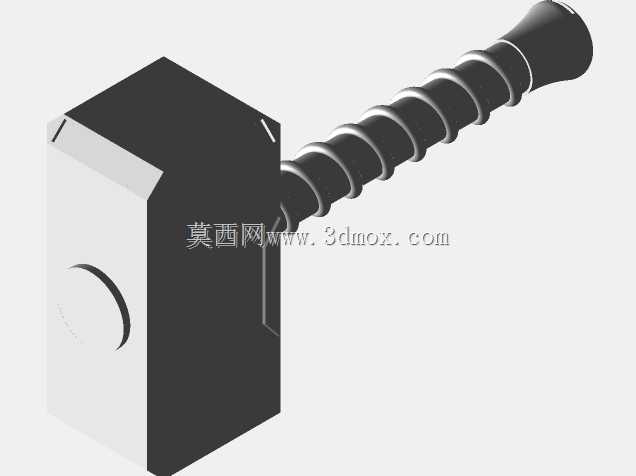

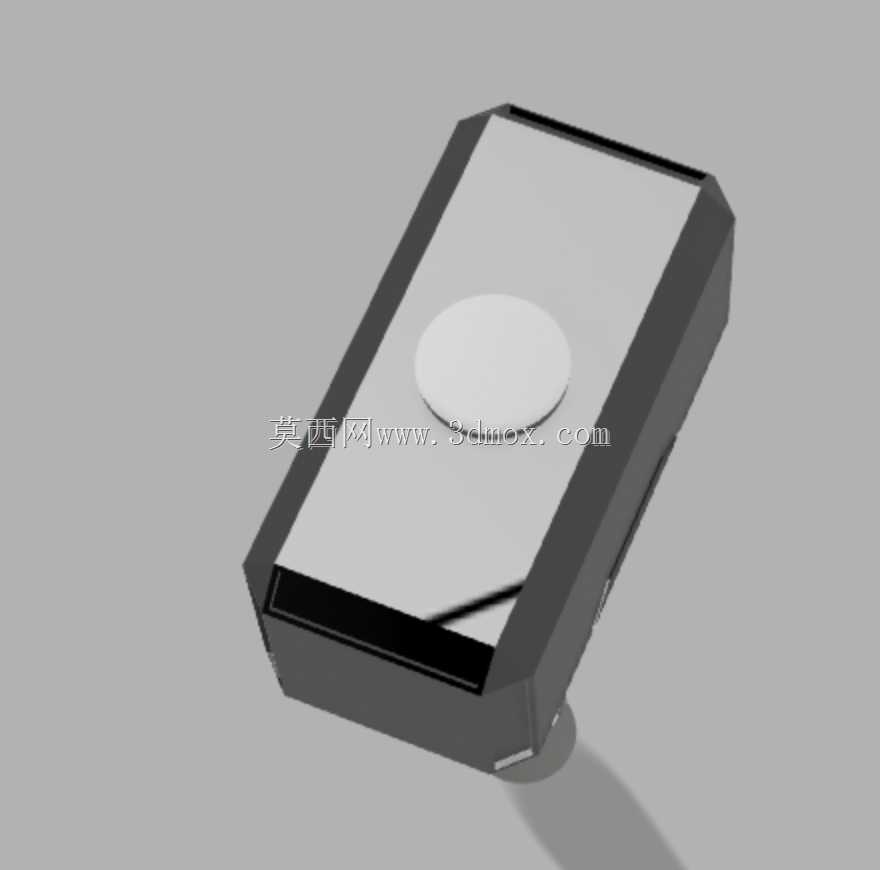

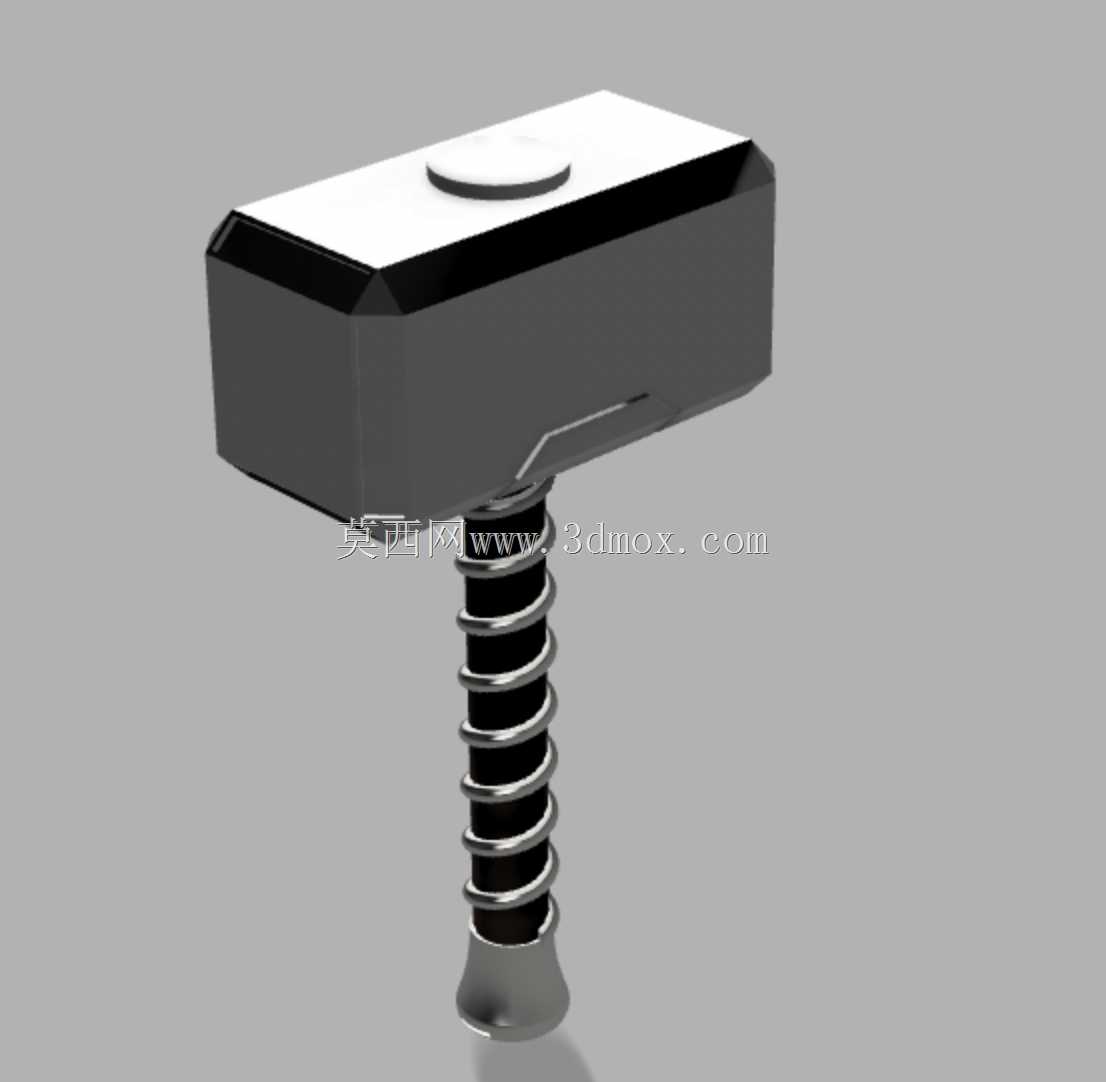

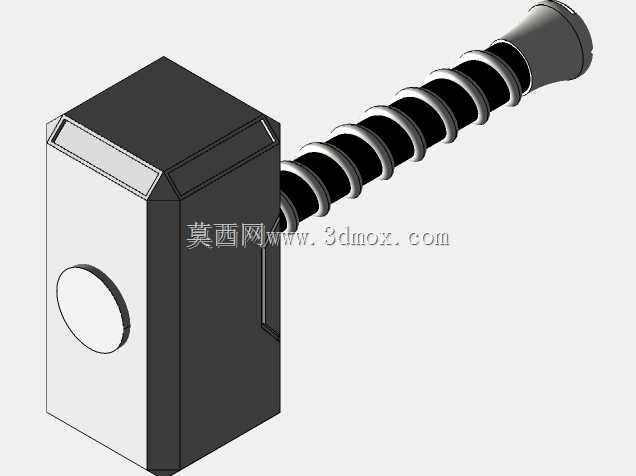

该锤类模型的设计参考了影视IP中经典战锤的外观特征，同时兼顾了实体道具制作的结构合理性，可直接用于影视道具打样、文创周边开发、手办原型制作等场景。从结构设计逻辑来看，模型将整体拆分为锤头、握柄、尾盖三个独立装配单元，各单元之间预留了标准的装配定位止口，若用于实体加工，可直接在止口位置设计过盈配合或螺纹连接结构，无需二次调整装配公差。锤头部分采用了多面切角的块体造型，所有棱边均做了0.5mm的圆角过渡处理，既还原了原作的厚重金属质感，也避免了实体道具制作后锐边带来的安全隐患，锤头内部可根据使用需求设计为空心或实心结构：若用于影视拍摄的手持道具，可将内部设计为空心填充轻质材料，将整体重量控制在1.5kg以内，适配长时间手持拍摄的需求；若用于收藏级金属摆件，则可设计为实心结构，搭配表面做旧处理还原金属厚重感。握柄部分采用了螺旋缠绕式的防滑纹理设计，纹理凸起高度为1.2mm，相邻纹理间距为8mm，完全贴合成年人手掌握持的人体工学尺寸，握持时手指可自然卡入纹理间隙，即便佩戴手套操作也不会出现打滑问题，握柄与锤头的连接位置设计了锥形过渡段，可有效分散握持时的应力集中，避免长期使用后连接位置出现断裂问题。尾盖部分采用了圆弧收边的金属质感造型，既可以作为握柄的轴向定位结构，也能在道具摆放时起到支撑作用，避免握柄直接接触桌面造成磨损。从安装边界来看，模型整体高度控制在280mm左右，锤头最大截面尺寸为120mm*80mm，常规的桌面级FDM3D打印机、光固化3D打印机均可直接打印成型，无需拆分额外支撑；若用于金属铸造加工，该尺寸也适配常规的失蜡铸造工艺模框，无需定制特殊尺寸的工装夹具。在实际应用中，该模型除了作为影视道具、文创周边的原型外，也可作为结构设计教学的典型案例，用于演示多零件装配设计、外观曲面切角处理、人体工学握持结构设计的相关技巧，帮助初学者理解外观类模型设计中“视觉效果与实用性能平衡”的核心思路，避免出现仅追求外观还原而忽略实体制作可行性的问题。
