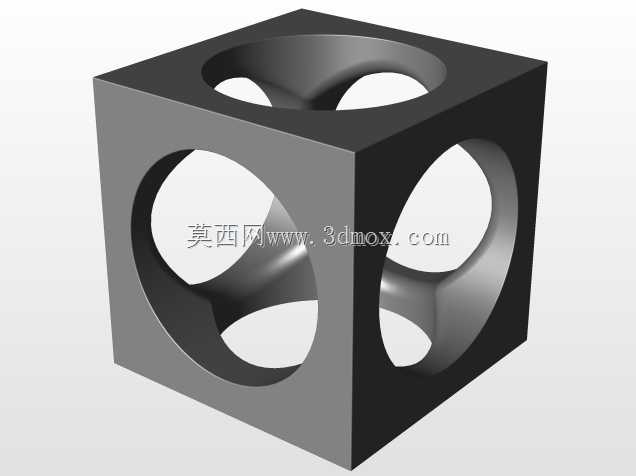

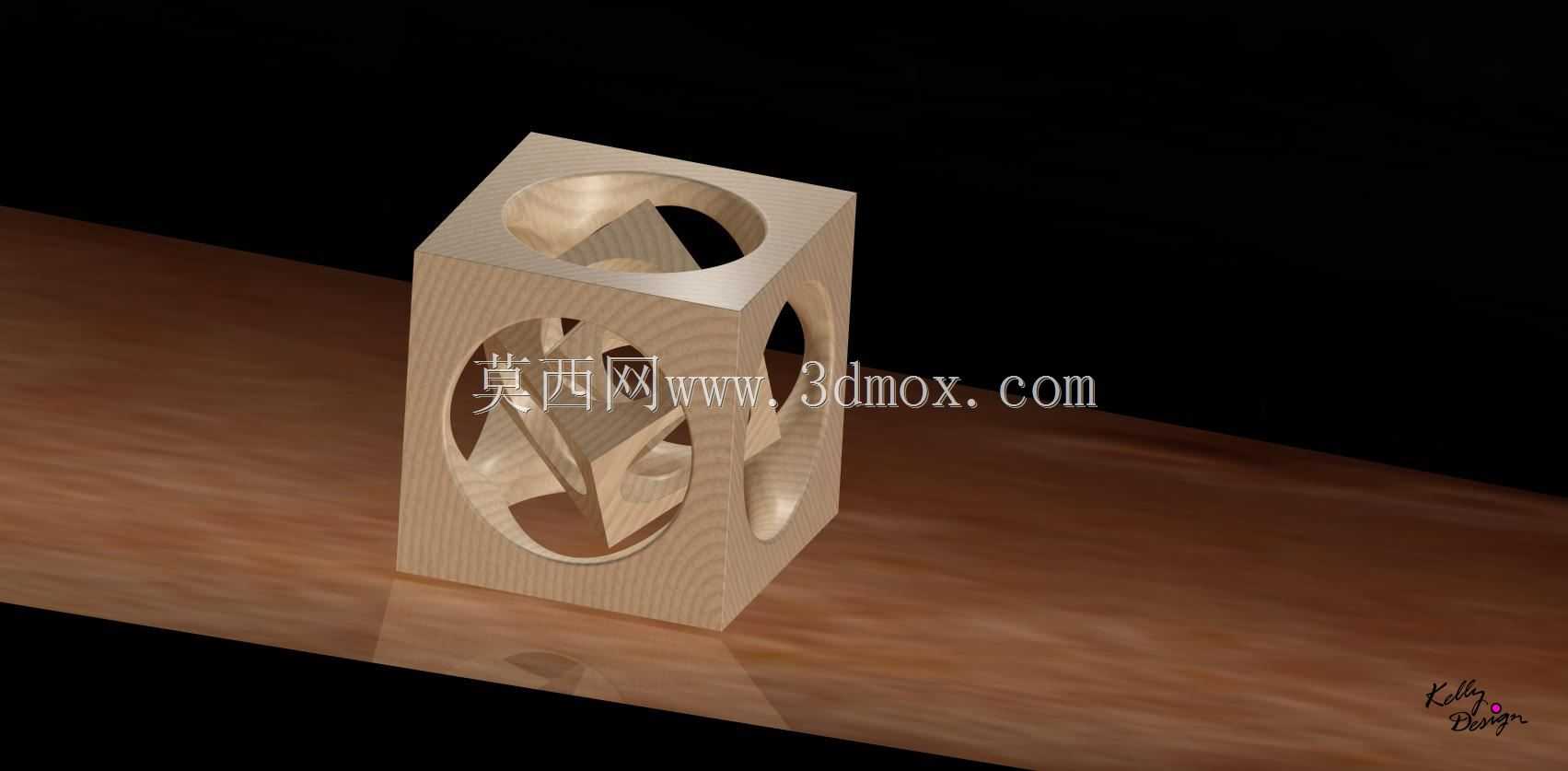

嵌套镂空立方结构创意几何摆件

这类嵌套镂空立方结构，常被用作机械结构教学的演示样件、精密加工工艺验证件，也可作为工业风桌面陈设摆件。从结构设计逻辑来看，外框为正六面体基准，六个面分别开设同轴圆形通孔，孔位与立方体内腔精准对齐，内腔嵌套的独立立方体通过曲面过渡结构与外框形成无装配的一体连接，整个结构无额外拼接缝隙，对加工路径规划的精度要求较高。实际应用中，这类结构常被五轴加工、3D打印工艺用作精度测试件，通过测量外框平面度、内孔圆度、嵌套立方体的活动间隙，可快速校验设备的多轴联动精度、刀具补偿参数合理性，也能直观展现减材或增材制造的工艺极限。设计阶段需要先确定外立方体的基准边长，所有孔位的轴线均穿过立方体几何中心，相邻面的孔口边缘做微小倒角处理，避免加工过程中出现应力崩边；内部嵌套立方体的棱边做圆弧过渡，与外框连接的曲面壁厚保持均匀一致，避免加工时因壁厚差过大出现振纹或成型缺陷。安装边界层面，该结构为独立一体式构件，无需额外装配连接件，作为工艺摆件使用时可直接放置于平面台面上，底部接触面为外立方体的整面底边，放置稳定性充足；作为教学演示件使用时，可配套定制带定位槽的展示底座，定位槽尺寸与外立方体底面边长匹配，间隙控制在0.1mm以内即可保证放置无晃动。结构功能上，一体成型的嵌套设计打破了传统装配结构的设计思路，可直观向结构设计从业者展示空间曲面的连接逻辑、多轴加工的路径规划思路，也能作为空间几何构型的参考样例，帮助设计者拓展无装配一体结构的设计思路，在精密工装、创意工业产品的结构设计中提供构型参考。
