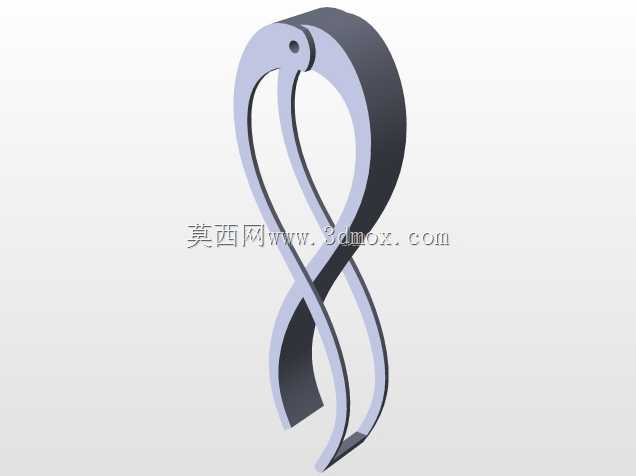

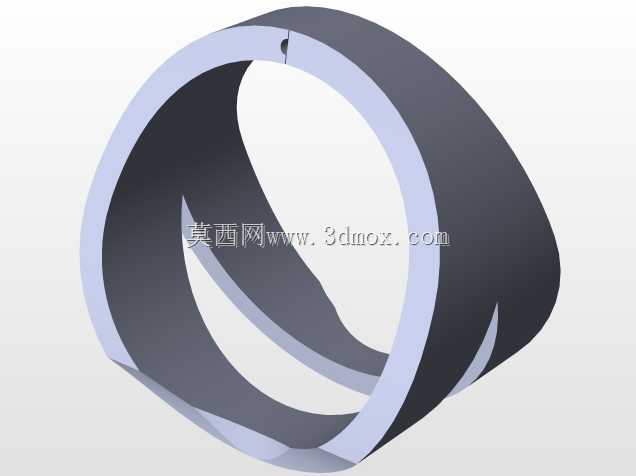

莫比乌斯环状剪辑衔接结构件

该环状曲面构件的设计核心依托莫比乌斯环的单侧曲面特性，在需要连续无断点物料或介质导向的工业场景中具备独特应用价值，比如在柔性带状物料的连续输送导向环节，传统环形导向结构存在内外侧摩擦不均、带状物料翻面需要额外增设导向机构的问题，该结构通过单侧连续曲面的拓扑特性，可在不额外增设翻面导向组件的前提下，实现带状物料的连续循环输送，减少导向环节的结构冗余。从实际功能特性来看，该构件的曲面过渡全程保持平滑连续，不存在曲率突变的棱边或拐点，在与柔性带状物料接触时，可避免局部应力集中导致的物料磨损，延长带状物料的使用寿命，同时连续曲面的摩擦面均匀分布，可降低导向过程中的运行阻力，减少驱动端的动力损耗。设计过程中，首先确定环形结构的基准回转轴线，再通过参数化曲面偏移构建单侧连续的环带结构，环带的壁厚保持均匀一致，既保证结构自身的刚性，避免长期受物料挤压出现形变，也控制整体重量，降低安装支撑结构的负载要求。外形尺寸方面，该构件的整体外轮廓为类圆形环状结构，径向尺寸与轴向尺寸的比例适配常规带状物料的宽度规格，安装边界预留了与支撑机架连接的定位点位，点位分布在环体的非工作接触面上，不破坏工作曲面的完整性，安装时可通过定位孔快速与支撑结构完成对位，不需要额外做曲面适配加工。在实际应用场景中，除了柔性物料输送导向，该结构也可用于特殊的流体导流环节，单侧连续的曲面可让流体在环内形成无断点的循环流道，减少流道转折处的紊流产生，提升流体输送的稳定性。结构建模过程中，重点控制曲面的G2连续精度，避免曲面拼接处出现微小的凹凸偏差，因为这类偏差会在长期运行过程中不断剐蹭接触的物料或介质，逐步造成构件表面的磨损，最终影响导向或导流的精度，壁厚设计时也充分考虑了不同应用场景的材质适配性，若采用金属材质加工，均匀壁厚可满足铸造或3D打印的工艺要求，若采用非金属材质加工，也可适配注塑或机加工的工艺路线，不需要额外调整结构的壁厚参数。安装边界的设计还考虑了运维拆装的便利性，连接点位的间距符合通用紧固件的操作空间要求，后期维护时不需要拆解周边相邻的其他构件，即可单独完成该环状构件的拆装更换，降低设备运维的时间成本。
