标准集装箱内货物固定框架结构设计

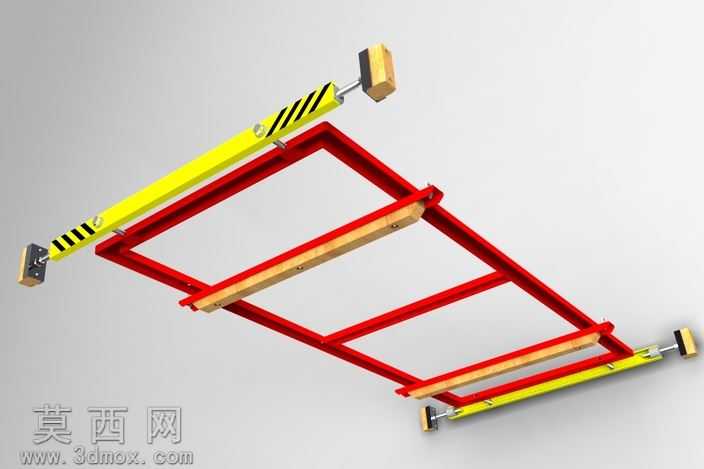

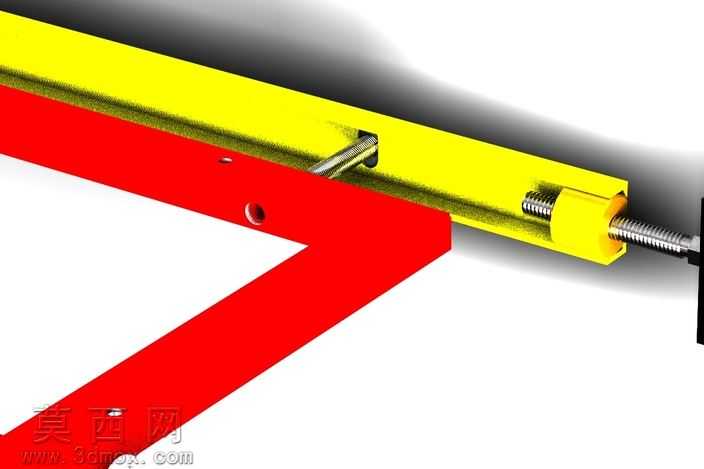

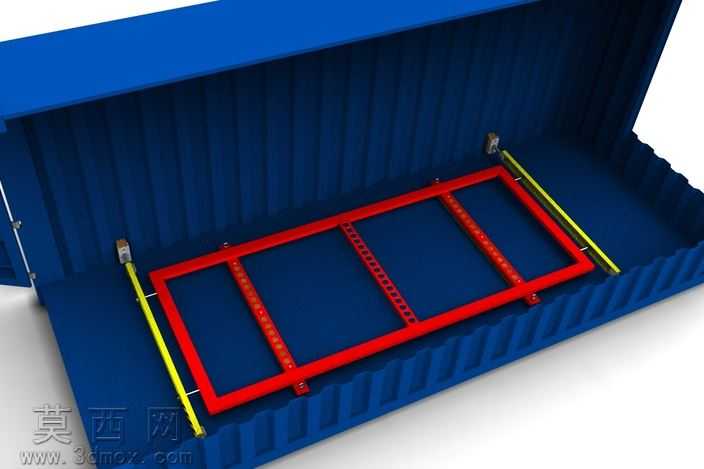

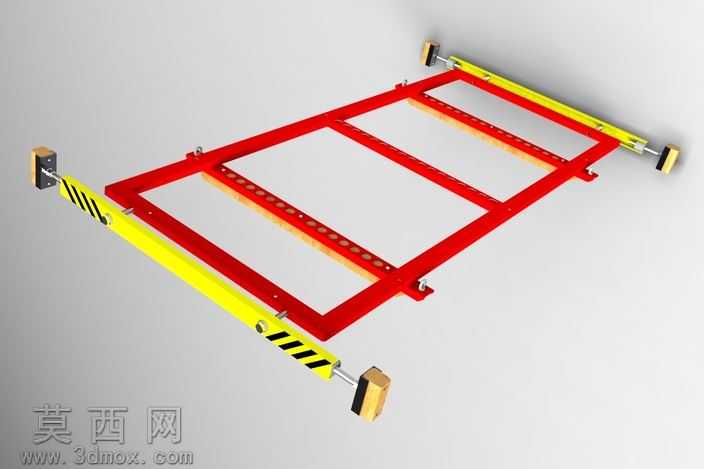

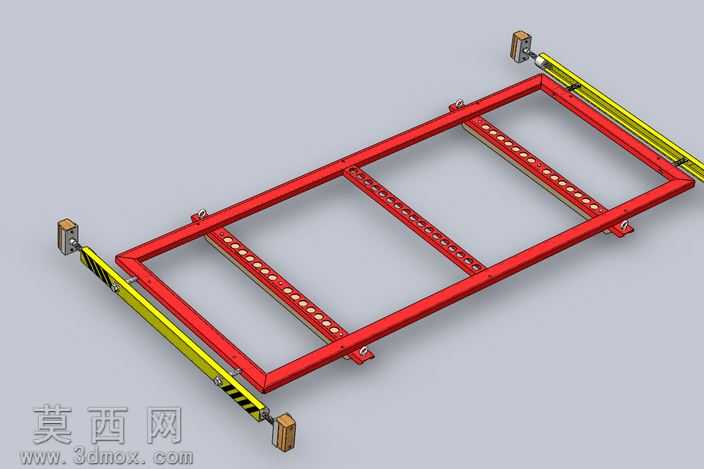

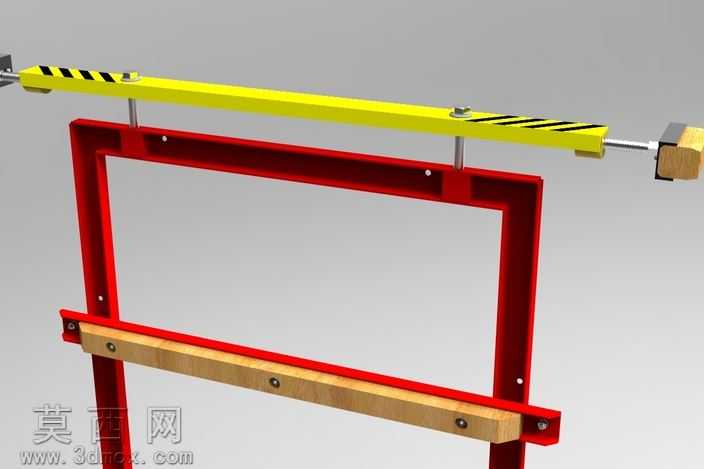

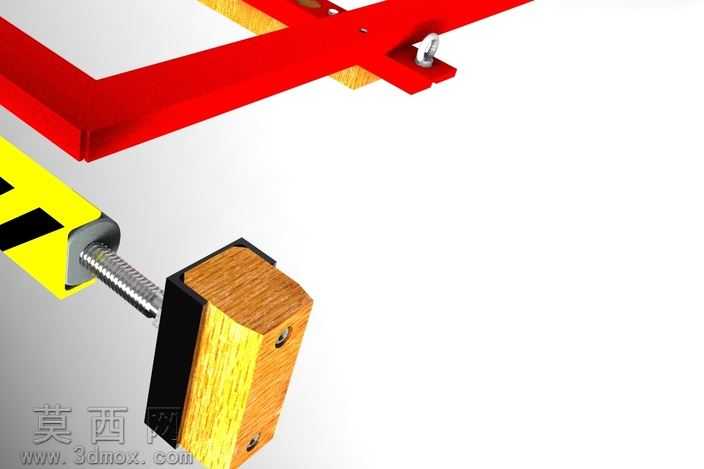

本模型为适配标准海运集装箱内部使用的货物固定限位框架，采用SolidWorks完成全参数化三维建模，整体建模过程严格遵循集装箱内部装载的尺寸规范，先完成集装箱内腔的基准建模，再以此为装配基准搭建固定框架结构。模型渲染阶段采用写实材质方案，集装箱内壁赋予深蓝色波纹金属材质，还原标准集装箱的瓦楞钢板结构质感，表面添加细微的磨砂颗粒与使用痕迹贴图，提升真实感；主体固定框架采用大红色金属漆材质，通过调整材质的粗糙度、反射率参数，呈现出工业喷涂钢材的哑光金属质感，框架两侧的伸缩支撑杆采用亮黄色工程塑料搭配金属端头的材质组合，通过色彩区分功能部件，让结构层次清晰直观。结构设计上，主体框架为矩形焊接式框体结构，内部设置三道横向加强肋，肋板上开设等距排布的调节长孔，可根据不同尺寸的货物调整绑带或者挡块的固定位置，适配多规格货物的固定需求；框架两侧配置可伸缩的支撑杆件，杆件端头设置可与集装箱内壁卡槽适配的锁止端头，使用时将框架放置在集装箱内部对应位置，伸出两侧支撑杆卡入集装箱侧壁的固定槽位，即可完成框架的快速定位，无需额外焊接或者打孔，不会破坏集装箱本体结构，同时可根据货物的装载位置灵活调整框架的固定点位，适配不同的货物堆码方案。设计思路围绕集装箱散货运输的固定需求展开，针对传统货物固定方式采用木方钉接、绑带随意牵拉存在的固定不牢、拆卸不便、损伤箱壁的问题，采用模块化可调节的框架结构，既能够对箱内的框架类、托盘类货物起到侧向限位的作用，防止运输过程中货物发生窜动、倾倒，同时可重复使用，降低单次运输的固定成本，模型完整还原了框架的所有装配细节，包含杆件的伸缩行程、锁止端头的结构、加强肋的孔位参数，可直接用于工装加工的参考，也可用于物流装载方案的模拟演示，帮助设计人员验证不同货物堆码下的固定方案可行性。
