可扩展折叠式扩容集装箱结构设计

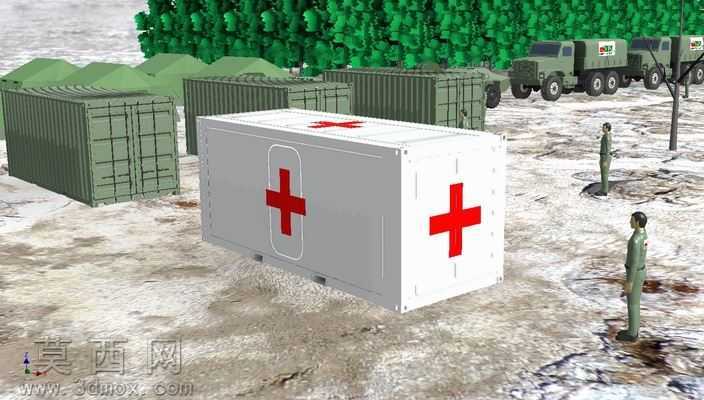

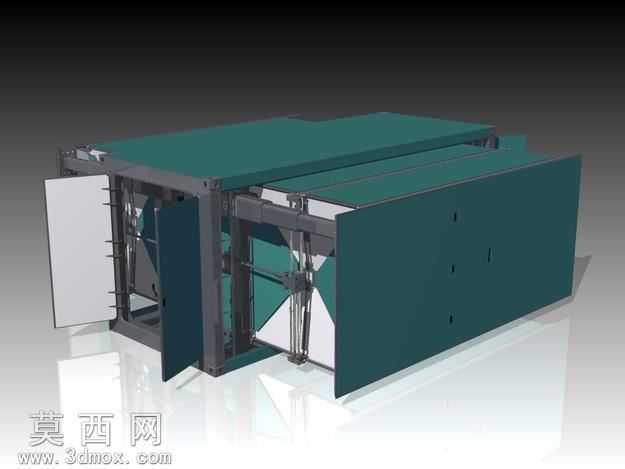

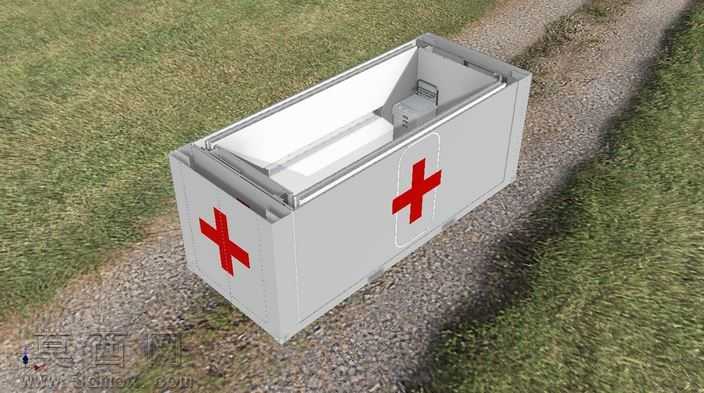

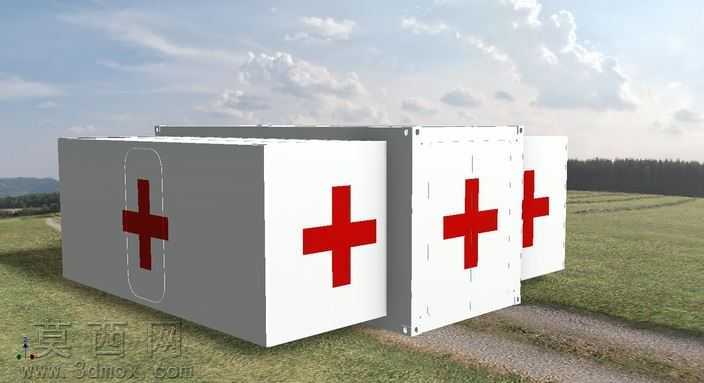

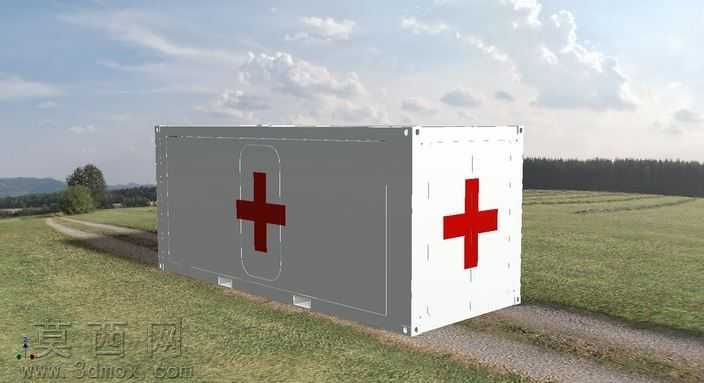

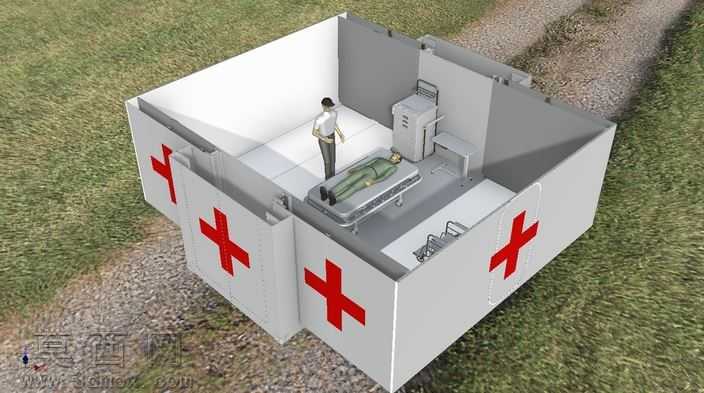

本作品为可扩展折叠式扩容集装箱的三维设计模型，建模阶段采用参数化特征建模逻辑，先搭建标准集装箱的基准主框架，以标准海运集装箱的角件、底梁、顶梁、侧柱作为固定基准结构，确保主体框架的尺寸精度符合通用集装箱的接口规范，为后续扩展结构的适配提供稳定的装配基准。模型的核心设计围绕双侧展开扩容结构展开，在主箱体的两侧分别设计了可滑移、翻转的扩展舱段，扩展舱的侧板、顶板、底板均采用铰接式连接结构，配合内置的导向滑轨与支撑连杆机构，实现扩展舱从折叠收纳到展开锁定的全流程动作模拟，建模过程中对每一处铰接点的转动自由度、滑轨的行程限位都做了精确的装配约束，能够直观演示箱体从标准尺寸到扩容状态的形态变化。材质渲染方面，主体框架采用哑光深灰金属材质模拟钢制集装箱的结构件质感，表面添加细微的颗粒纹理与焊接痕迹细节，还原工业金属构件的真实触感；扩展舱的外板采用深墨绿色哑光涂装材质，门板部分采用白色磨砂面板材质，不同材质的分区清晰区分固定结构与活动结构，同时搭配场景内的柔光反射地面，通过环境光遮蔽效果突出箱体的结构层次，让折叠、展开的结构缝隙、连杆传动的细节都能清晰呈现。设计思路上，该模型兼顾了运输状态的紧凑性与使用状态的空间扩展性，折叠状态下整体尺寸与标准集装箱一致，满足常规运输、吊装的适配要求，展开后可大幅拓展内部使用空间，适用于临时办公、应急居住、移动仓储等多种场景；结构设计中充分考虑了活动部件的受力合理性，扩展舱底部设置了可收放的支撑结构，展开后可形成稳定的承重支撑，侧板的密封边结构预留了密封件安装位，保障展开后的箱体密闭性能，整体模型的结构完整度高，传动逻辑清晰，可用于扩展式集装箱的结构验证、方案展示与教学演示。
