红色钢制货运集装箱箱体结构三维设计

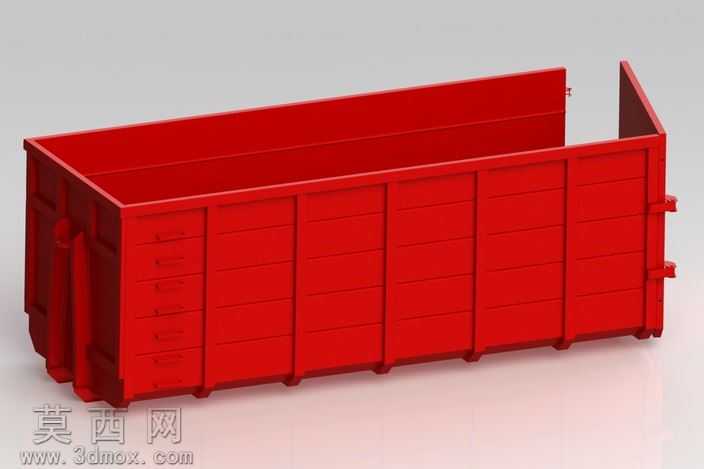

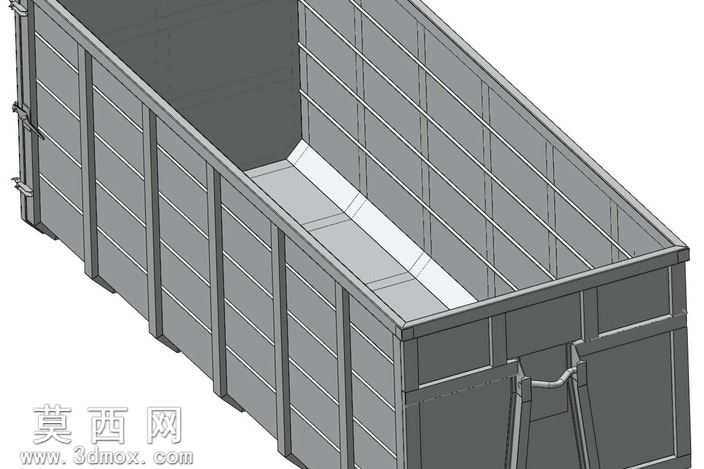

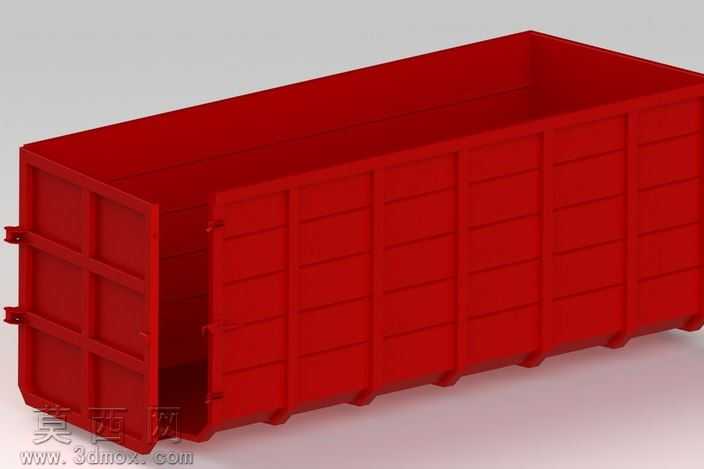

本作品为钢制货运集装箱箱体的三维参数化设计模型，建模过程严格遵循货运集装箱的实际生产制造规范，采用自底向上的建模逻辑完成整体结构搭建。建模阶段首先对箱体的整体外轮廓进行基准定位，确定箱体的长宽高核心尺寸参数，以3毫米厚度的钢板作为基础建模单元，依次构建箱体的底板、侧围板、端板以及顶部边框结构，所有板件之间的连接位置均预留焊接工艺余量，匹配实际生产中的焊接装配要求。侧围板部分采用横向与纵向加强筋交错排布的结构设计，通过等距阵列命令生成均匀分布的加强筋凸起，在不额外增加板材厚度的前提下大幅提升箱体的结构抗变形能力，避免满载货物时侧围出现外鼓变形的问题。箱体底部设计有等距分布的支撑底梁，底梁采用标准UPN型钢截面轮廓，通过参数化草图绘制截面后拉伸生成实体，既能够承载箱内货物的整体重量，也可以匹配货运车辆、吊装设备的标准卡位尺寸，方便后续的转运与装卸作业。箱体端部设计有标准的锁扣连接结构与铰接位，可匹配对应箱门的安装需求，所有边角位置均做圆弧过渡处理，消除应力集中点的同时避免尖锐边角带来的作业安全隐患。材质与渲染阶段，为模型赋予哑光红色工业防锈漆材质，调整材质的粗糙度、金属度参数模拟真实钢材喷涂后的表面质感，添加柔和的环境漫反射光照，清晰呈现箱体表面加强筋的凹凸结构与板件拼接的缝隙细节，渲染效果还原真实工业产品的视觉特征。整体设计充分考虑钢制箱体的结构强度、工艺可行性与实际使用场景，所有结构特征均可直接对接生产加工环节，可用于物流储运设备的结构验证、货运场景模拟演示以及相关钣金类储运容器的设计参考，模型的所有特征均保留完整参数，可根据实际使用需求调整板材厚度、箱体尺寸、加强筋排布密度等核心参数，快速衍生出不同载重规格、不同尺寸的同类型箱体设计方案。
