多辐条镂空汽车轮毂三维设计作品

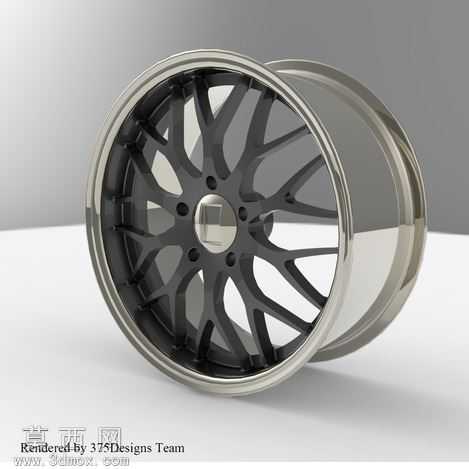

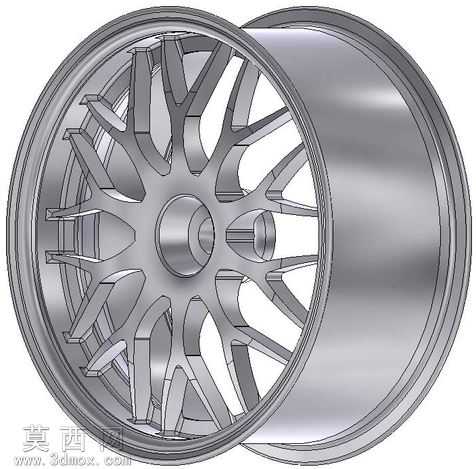

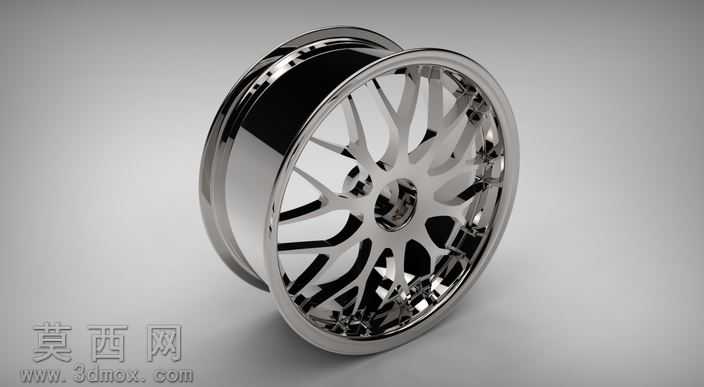

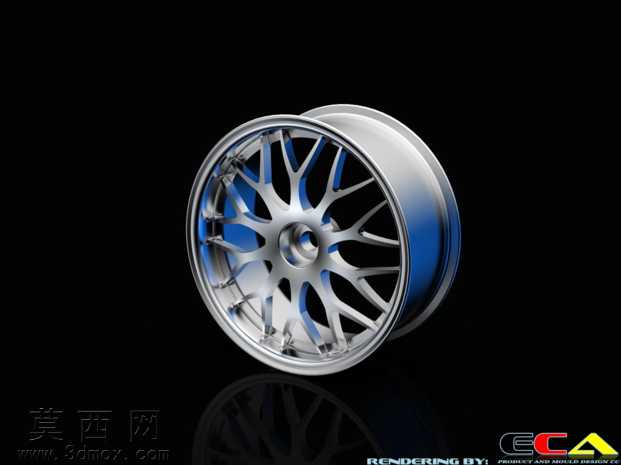

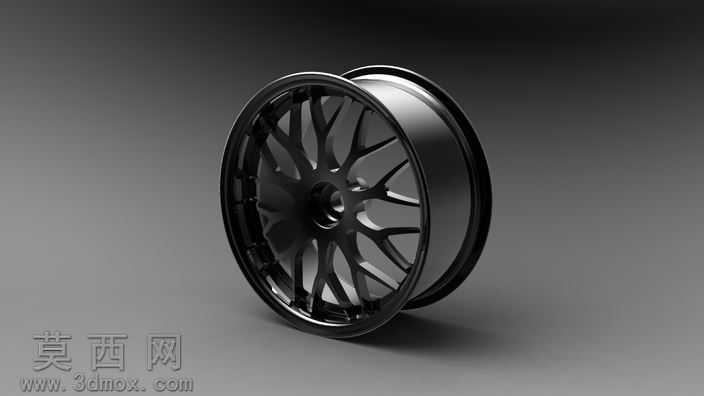

本作品为汽车轮毂的三维设计成果，建模阶段采用参数化建模思路，先以旋转特征构建轮毂的基础桶型轮辋主体，精准匹配轮辋的曲面弧度与安装基准面，确保轮辋与轮胎配合的轮廓尺寸符合常规乘用车的装配公差要求。针对轮辐部分，采用多辐条分叉式镂空结构设计，先绘制单根主辐条的截面轮廓，通过拉伸、放样特征生成主辐条基础形态，再对辐条与轮辋连接的根部做渐变加厚处理，通过圆角过渡消除应力集中的尖锐结构，同时对辐条表面做曲面顺滑处理，让每根辐条从中心轮毂盖安装位向外延伸时呈现自然的收窄分叉形态，既保证结构强度，又通过镂空结构降低轮毂整体重量，实现轻量化设计目标。中心安装位预留了标准轮毂轴承安装孔与螺栓固定孔位，孔位分布采用常规乘用车的五孔固定布局，安装面做平整化处理，保证与车辆转向节的贴合精度。材质渲染阶段，为模型赋予金属铝合金材质，调整材质的反射粗糙度参数，模拟锻造铝合金的细腻金属质感，对辐条的边缘做轻微的高光强化处理，突出轮毂的立体层次感，轮辋的桶身部分调整材质的反光度，还原金属轮辋光滑曲面的光影反射效果。结构设计上充分考虑轮毂的受力特性，辐条与轮辋的连接位置做加强筋过渡处理，避免车辆行驶过程中辐条根部受交变载荷出现断裂风险，镂空结构的排布经过受力模拟优化，在辐条之间留出均匀的镂空间隙，既可以为刹车系统提供充足的散热风道，又能通过错落的辐条造型提升外观的运动视觉效果。整体建模过程严格遵循从基准面到特征、从整体到局部的建模逻辑，所有特征保留完整的参数化历史记录，方便后续调整辐条数量、轮辋尺寸、安装孔距等参数，适配不同车型的改装或量产设计需求，模型的曲面连续性达到G2级别，无破面、重叠面等建模缺陷，可直接用于后续的工程分析、3D打印验证或渲染出图使用。
