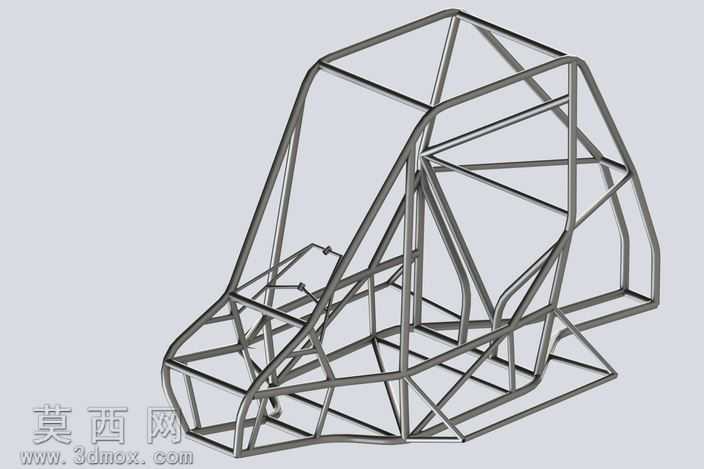

普渡SAE巴哈赛车钢管式车架框架结构

本作品为SAE巴哈越野赛事专用赛车的钢管式车架框架三维模型，建模过程严格遵循巴哈赛事规则中关于车架结构强度、乘员防护空间的硬性要求，采用线框搭建立体骨架后逐段生成钢管实体的建模逻辑，精准还原了车架各段管材的空间角度、连接节点位置与整体轮廓形态。模型完整呈现了巴哈赛车车架的核心结构分区：前部为前防撞与前悬安装区域，预留了转向机构、前悬架摆臂、减震器的安装定位点位，管材排布兼顾碰撞吸能需求与安装件的操作空间；中部为乘员舱核心区域，按照规则要求构建了完整的侧向防滚环、顶部防滚环、前部防滚支撑结构，围合出符合安全尺寸的驾驶空间，预留了座椅安装、安全带固定点、方向盘操纵机构的安装基准；后部为动力总成与后悬安装区域，管材排布适配动力单元的安装尺寸，同时预留了后悬架、传动系统的连接点位，后部延伸结构兼顾了尾部防碰撞与后置部件的承载需求。材质设定上采用冷拔无缝钢管的金属材质表现，渲染时通过金属哑光质感体现管材的结构强度属性，节点处的焊接连接位置做了贴合实际加工工艺的细节处理，未出现管材错位、虚接的建模错误。设计思路上以赛事安全规则为核心前提，在保证结构抗扭、抗冲击强度的基础上，通过管材的空间排布优化整体受力路径，兼顾车架轻量化需求，各段管材的连接角度充分考虑了实际焊接加工的工艺可行性，避免出现过小夹角导致的焊接难度提升、应力集中问题，整体框架的重心位置经过反复调整适配，为后续赛车的悬架匹配、重量分配提供了精准的三维基准，可直接用于后续的整车装配、结构仿真分析与加工制作参考。
