多级啮合减速齿轮传动结构设计

项目分类:齿轮 发布时间:2021-10-07 ID:300774
  • 多级啮合减速齿轮传动结构设计
  • 多级啮合减速齿轮传动结构设计
  • 多级啮合减速齿轮传动结构设计
  • 多级啮合减速齿轮传动结构设计

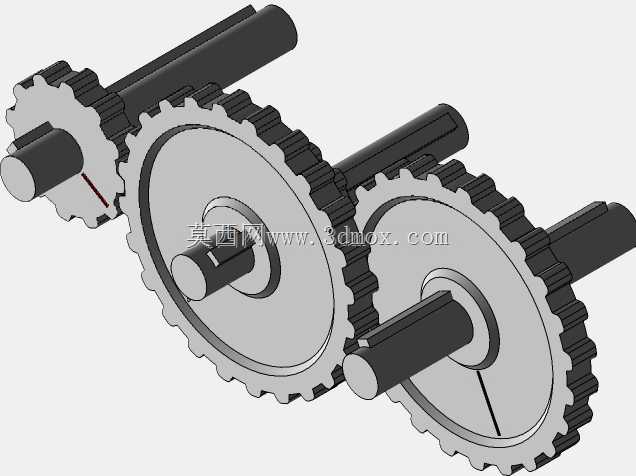

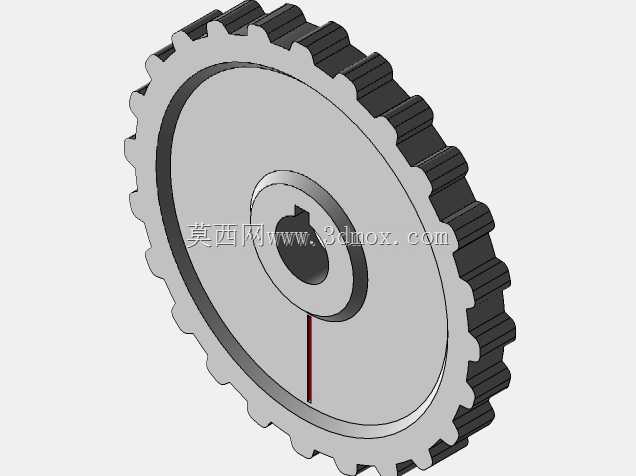

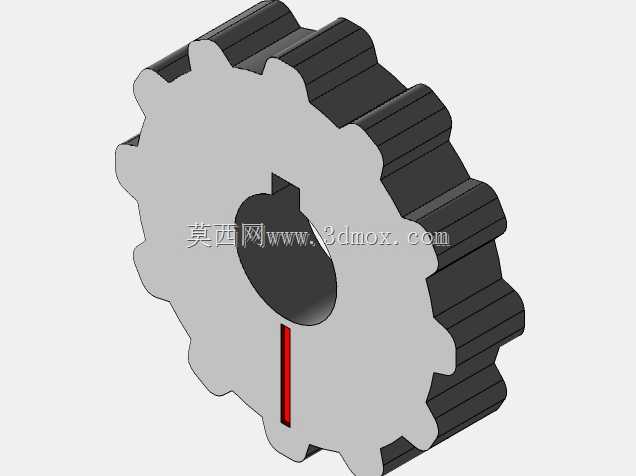

  这套多级啮合减速齿轮结构,核心应用场景覆盖中小功率传动链路的转速匹配环节,常见于轻工输送设备、小型机床进给单元、农用辅助机具的动力传递段,用来衔接原动机输出端与工作执行端的转速差,把高转速低扭矩的动力输入转换为低转速大扭矩的动力输出,匹配执行部件的作业负载需求。从结构功能来看,这套齿轮组采用三级平行轴外啮合布局,输入轴端布置小模数主动齿轮,依次与中间轴、输出轴上的大直径从动齿轮啮合,每一级啮合都通过齿数比实现固定减速比,相邻轴间的中心距严格按照齿轮模数、齿数和变位系数计算确定,保证啮合侧隙处于合理区间,避免传动卡滞或回程间隙过大。设计过程中优先考虑了传动平稳性需求,所有齿轮均采用渐开线圆柱直齿齿形,齿顶高系数取标准值,

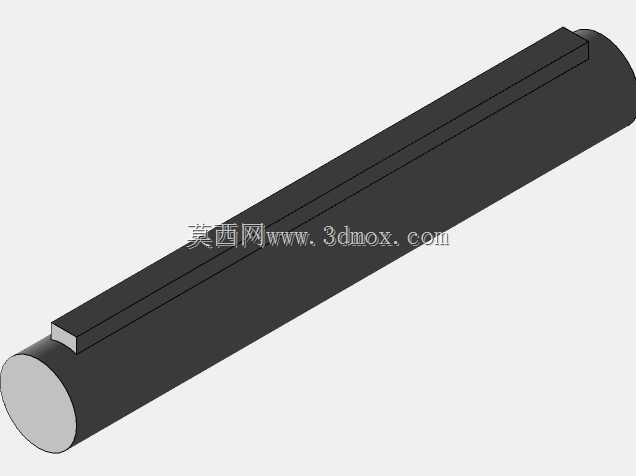

  齿向无修形但严格控制齿圈径向跳动公差,适配中低速、载荷波动较小的工况,平行轴的支撑段预留了轴承安装位,可直接装配标准深沟球轴承实现轴系径向定位,轴端加工有定位轴肩,能限制齿轮与轴承的轴向窜动。从安装边界来看,三根传动轴的轴线处于同一平面内,输入轴与输出轴的中心距可根据实际安装空间调整齿数配比适配,齿轮的齿顶圆直径决定了传动箱的最小内腔尺寸,设计时需在齿顶与箱体内壁预留足够间隙,避免运转过程中齿轮与箱体发生剐蹭,同时预留润滑脂存储空间。轴伸端的直径按照传递扭矩大小核算,可适配不同规格的联轴器与动力端、负载端连接,双联轴节的布置位置可抵消少量安装同轴度误差,降低轴系附加载荷。实际应用中,这套齿轮结构可根据负载大小调整齿轮模数与齿宽,

  重载工况下可更换为斜齿齿形提升承载能力,轻载高速场景可适当减小齿侧间隙提升传动精度,整体结构零件数量少,加工工艺性好,齿轮可采用滚齿加工一次成型,轴类零件采用普通车削即可完成加工,装配时仅需按顺序将齿轮压装到对应轴段,调整好啮合间隙即可完成组装,后期维护只需定期补充润滑脂、检查齿面磨损情况,运维成本较低,非常适合批量应用在对成本敏感、传动精度要求适中的通用传动设备中。
