机械传动用拨叉垫片结构设计

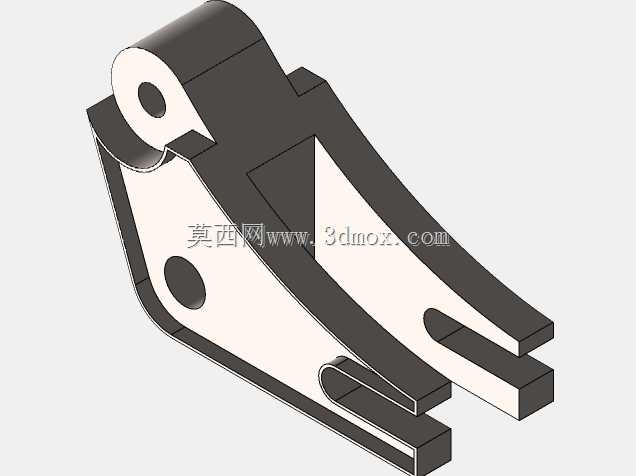

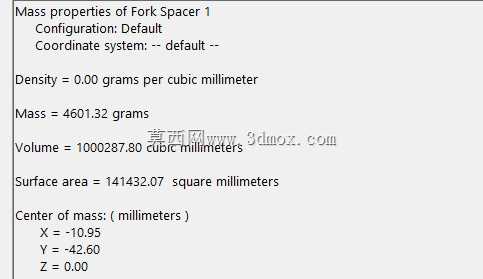

这类拨叉垫片常见于机床换挡机构、小型变速箱的传动链路中，核心作用是垫设在拨叉与滑移齿轮的接触端面之间，抵消拨叉往复拨动过程中产生的轴向窜动间隙，避免金属部件直接刚性接触造成的磨损，同时补偿装配过程中累积的尺寸公差，保证换挡动作的定位精度。从结构设计来看，整体采用异形钣金折弯构型，主体轮廓顺着拨叉的摆动轨迹做适配性延伸，上端设置的铰接孔用于穿装定位销轴，让垫片可以随拨叉的摆动产生小幅度的自适应偏转，不会在拨叉动作时出现卡滞。下端的分叉卡槽结构刚好卡在滑移齿轮的环形拨槽内，接触端面做了平整化处理，保证受力均匀分布，不会出现局部应力集中导致的垫片变形。设计过程中首先要匹配对应拨叉的安装边界，铰接孔的中心距需要和拨叉本体的铰接点位完全对齐，孔径公差控制在间隙配合区间，保证销轴穿装后转动顺滑无旷量。分叉卡槽的开口宽度要适配齿轮拨槽的厚度，预留0.1到0.2毫米的活动间隙，避免装配后出现夹滞问题。垫片的整体厚度根据传动机构的轴向间隙确定，通常选用1.5到3毫米的冷轧钢板冲压成型，边缘做去毛刺处理，防止安装过程中划伤操作人员或者相邻部件。实际应用场景中，这类垫片除了用在机床变速箱内，也会出现在农用机械、小型工程机械的换挡操纵机构里，长期承受往复的轴向推压力，所以设计时会在弯折位置做圆角过渡，避免应力集中造成的断裂失效。安装时需要注意铰接孔的同轴度，不能强行敲入销轴，否则会造成垫片变形，影响后续的换挡手感，甚至出现跳挡、脱挡的问题。垫片的外形轮廓做了减重缺口设计，在不影响结构强度的前提下降低自身重量，减少拨叉摆动时的惯性负载，让操纵动作更轻便。接触端面的平面度控制在0.05毫米以内，保证和拨叉、齿轮端面的贴合度，避免长期使用后出现偏磨。
