一米长三自由度伸缩手持自拍杆结构

这款手持拍摄支撑结构在日常拍摄、户外采风、短视频录制、直播作业等场景中应用广泛，能够在无他人协助拍摄的情况下，拓展拍摄者的取景范围，完成不同角度的画面采集，适配手机、小型运动相机等常见便携拍摄设备。结构整体完全伸展后长度为1米，收缩状态下体积小巧，可放入普通背包甚至随身挎包中携带，不会占用过多收纳空间。

从功能特性来看，该结构设置了三个可调节的自由度，分别对应杆身的伸缩锁止、夹持端的俯仰调节、夹持端的水平旋转调节，使用者可以根据实际拍摄需求，灵活调整拍摄设备的角度与拍摄距离，无需大幅度调整自身站位即可完成高低机位、不同取景范围的画面拍摄。杆身采用多节嵌套的伸缩结构，每一节杆件的配合处都设置了阻尼锁止结构，调整到对应长度后旋转锁止即可保证杆身的刚性，避免拍摄过程中出现杆身下垂、晃动的问题，保障拍摄画面的稳定性。

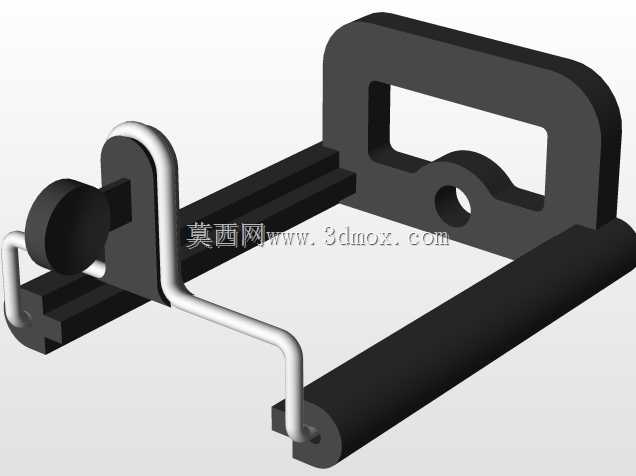

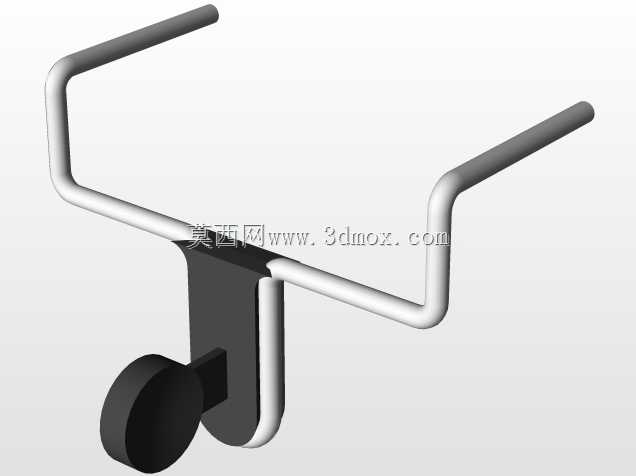

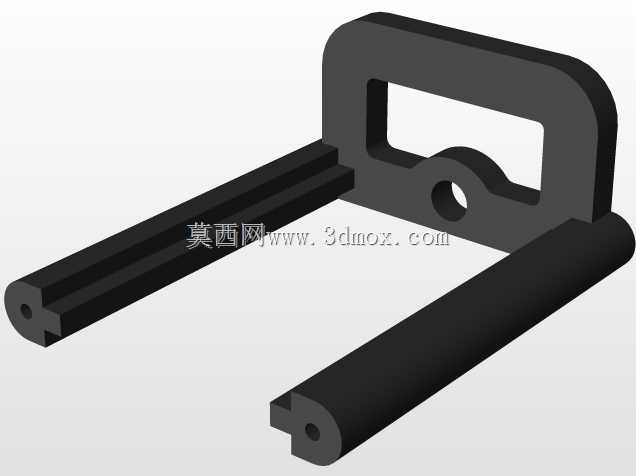

设计过程中，首先考虑的是手持使用的配重平衡，夹持端的夹具做了轻量化处理，杆身从手持端到夹持端采用逐段收窄的管径设计，既保证了伸展后的整体结构强度，又避免了头重脚轻的握持不适感，长时间手持拍摄也不会产生明显的负重感。夹持端的夹具采用弹性开合结构，可适配不同宽度的便携拍摄设备，夹持接触面设置了防滑缓冲垫，既可以夹紧设备防止滑落，又不会刮伤设备外壳。手持端包裹了防滑材质，提升握持时的摩擦力，即使手心出汗也能稳定持握，避免设备滑落造成损坏。

从安装边界来看，该结构无需额外固定基座，完全依靠手持即可完成所有操作，夹持端的安装接口兼容常规便携拍摄设备的夹持尺寸范围，不需要额外加装转换配件即可直接使用。杆身的每一节伸缩段都设置了极限位置限位，拉伸到最大长度时会自动卡止，避免用力过度导致杆件脱节，收回时也不会出现夹手的问题。三个自由度的调节都带有合适的阻尼，调整角度后可以自动保持位置，不需要额外锁止操作，单手即可完成所有角度与长度的调整，适配单人操作的使用场景。在结构强度校核阶段，针对完全伸展状态下的端部承重做了冗余设计，即使挂载小型补光灯、麦克风等附加配件，也能保证杆身无明显形变，满足多样化的拍摄拓展需求。
