ABB6kV电气柜支撑基座框架结构

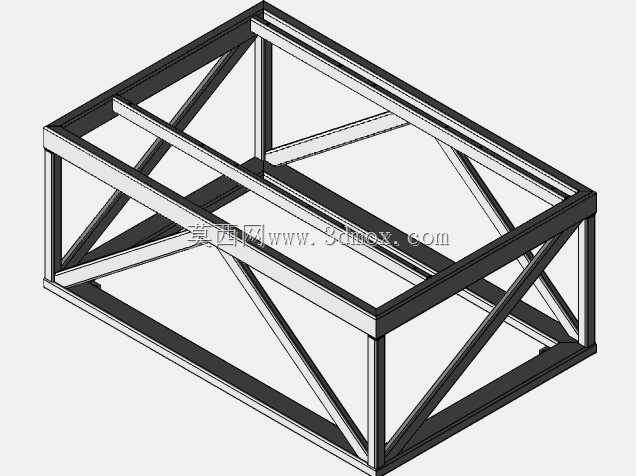

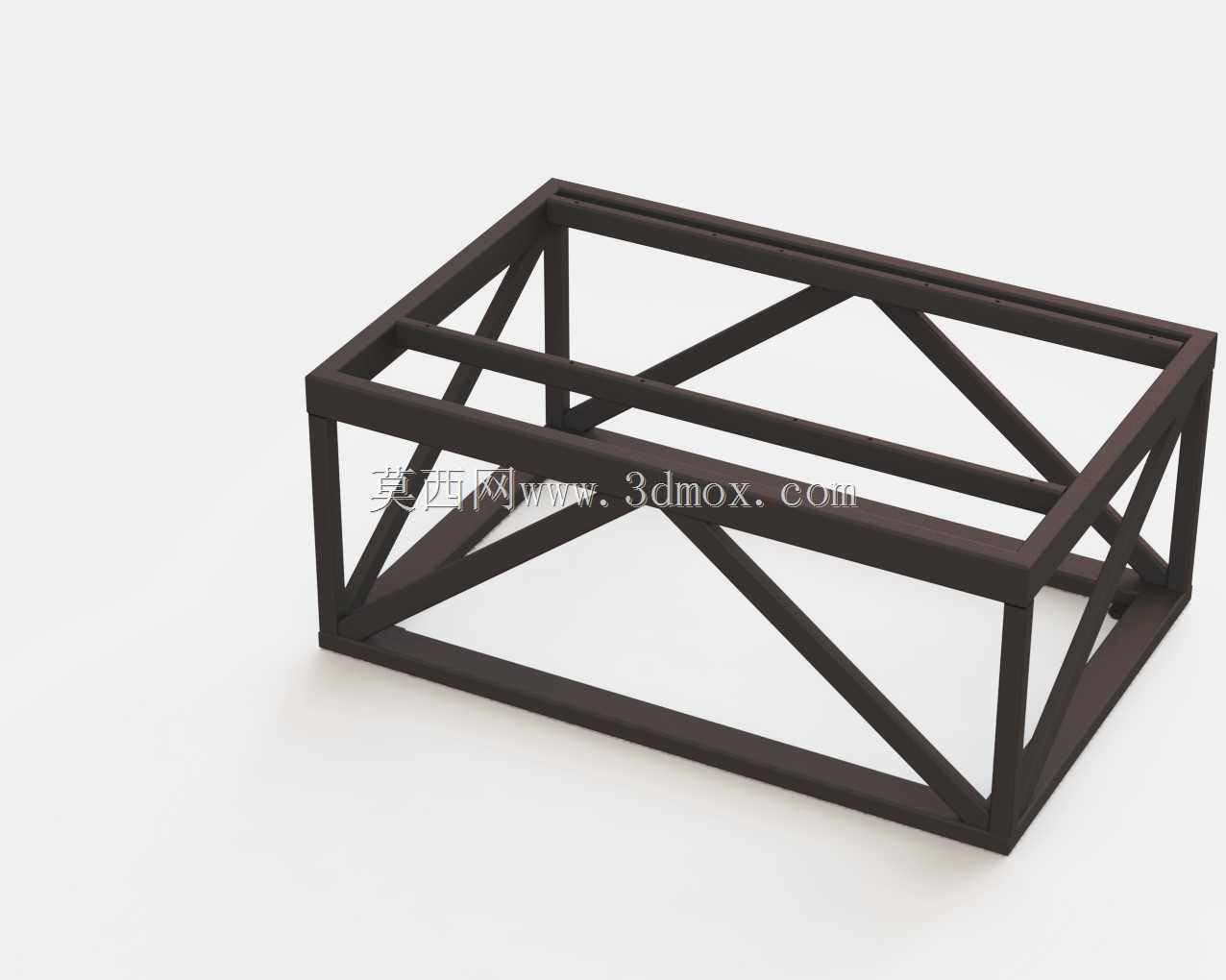

在工业配电场景中，6kV电压等级的电气柜承担着厂区高压电能分配、回路保护、设备供电管控的核心作用，这类柜体自身重量较大，内部搭载的断路器、互感器、母排等元器件总重往往可达数百公斤，同时现场安装时需要预留底部线缆走线空间、规避地面潮气侵蚀，因此配套的支撑基座是配电系统安装环节不可或缺的结构件。这款基座采用矩形截面型钢焊接成型，整体为开放式框架结构，没有封闭的底板设计，既能够减轻自身结构重量，也能给现场施工时的线缆穿接、母排延伸预留充足的操作空间，安装人员无需额外在基座上开孔即可完成底部进出线的排布作业。从结构受力角度设计时，框架的外围采用连续焊接的矩形边框作为主承力结构，四条竖向支腿直接承接上部柜体传递的垂直载荷，支腿与上下边框的连接位置做了满焊处理，避免长期承重后出现焊缝开裂的问题；框架内部设置多道横向支撑梁，位置完全匹配ABB6kV电气柜底部的安装孔位，安装时无需额外打孔适配，直接通过螺栓即可完成柜体与基座的刚性连接。考虑到柜体内部元器件布置可能存在偏载问题，比如断路器安装侧重量更大，框架内部还增设了斜向支撑筋，将局部集中载荷分散传递到整个框架结构上，避免长期使用后出现局部变形、柜体倾斜的问题，斜撑的排布避开了底部线缆的常规走线路径，不会给布线作业造成干涉。基座的整体外形尺寸完全匹配对应型号电气柜的底部轮廓，安装边界预留了足够的螺栓操作空间，现场做混凝土基础预埋时，只需按照支腿的分布位置预埋固定钢板，即可完成基座的落地固定，支腿底部预留的焊接坡口能够保证与预埋板的连接强度，满足配电房长期使用的结构稳定性要求。框架的所有型钢连接处都做了焊后打磨处理，没有尖锐的焊渣凸起，避免现场安装时划伤施工人员，也能保证后期柜体安装时的贴合度，不会出现因接触面不平整导致的柜体装配应力问题。
