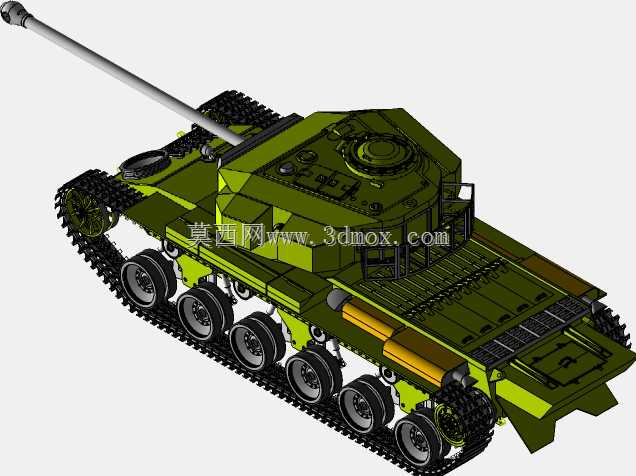

RAAC Mk5百夫长坦克1/13比例打印模型

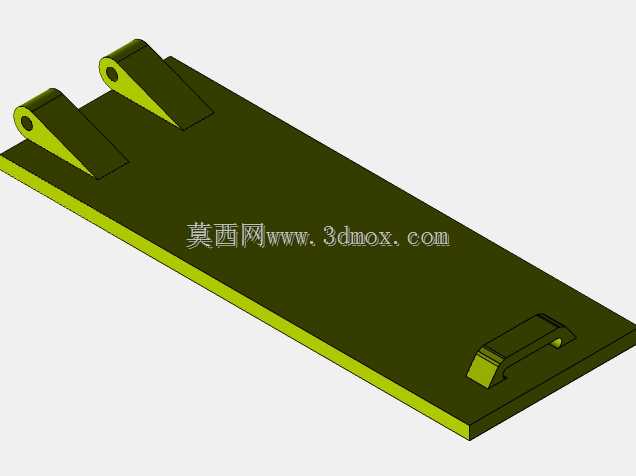

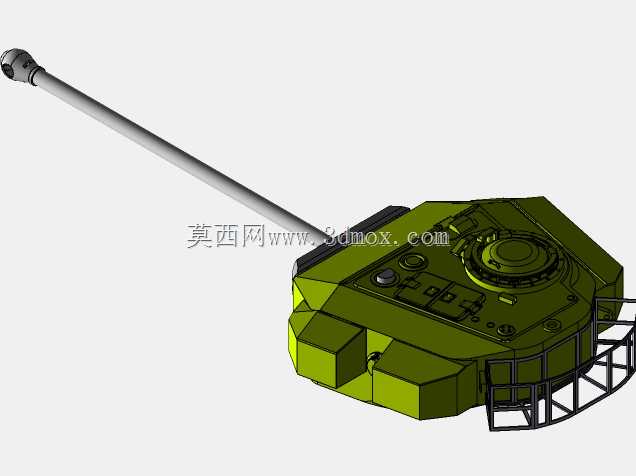

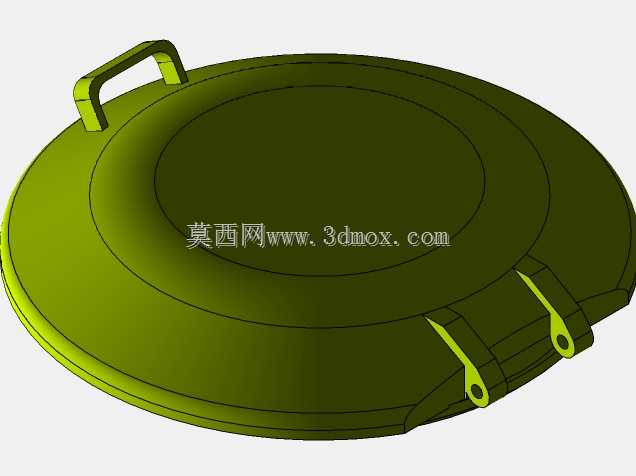

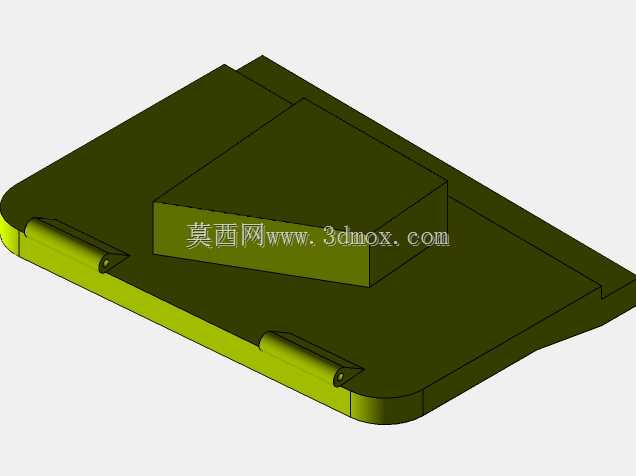

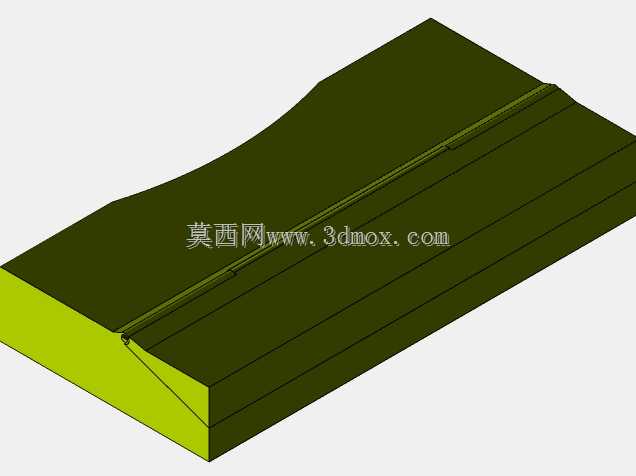

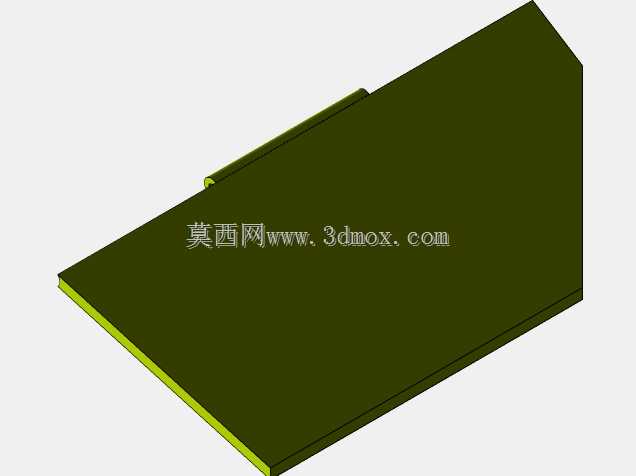

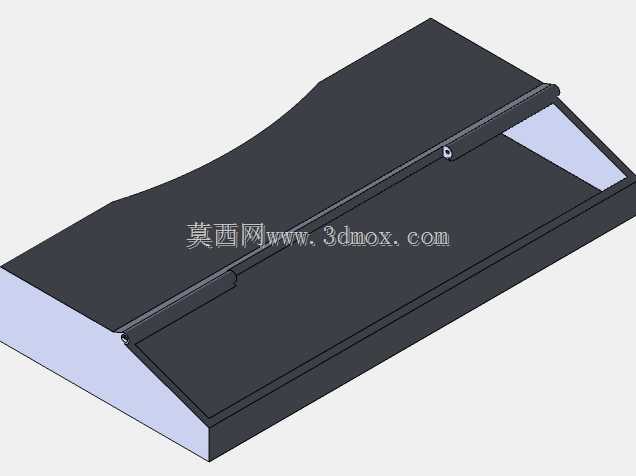

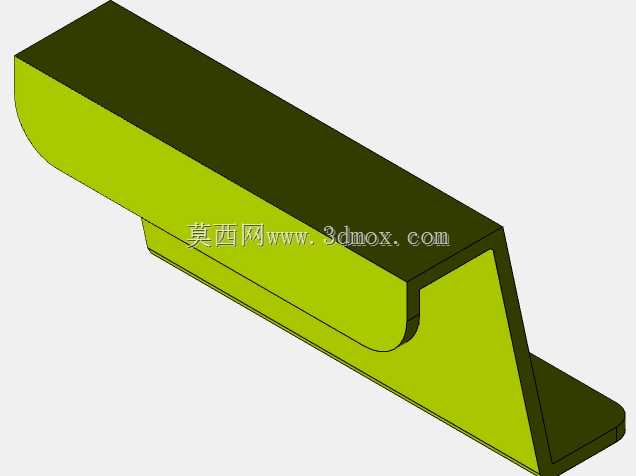

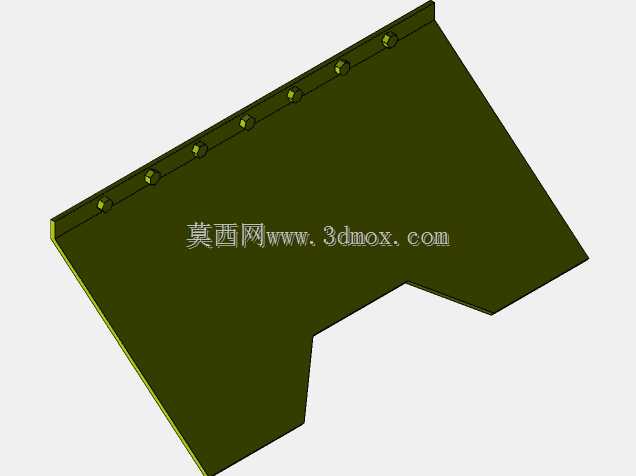

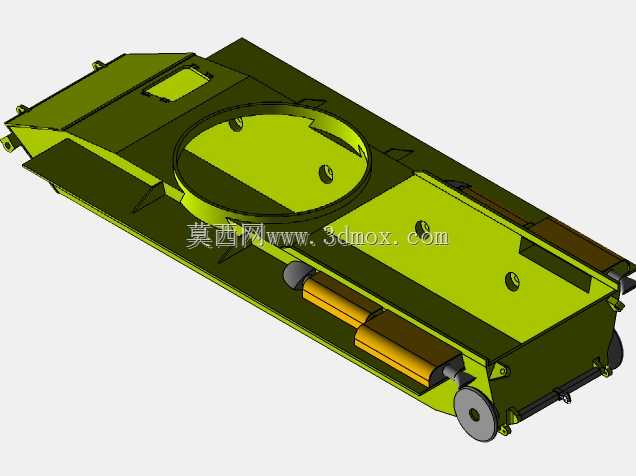

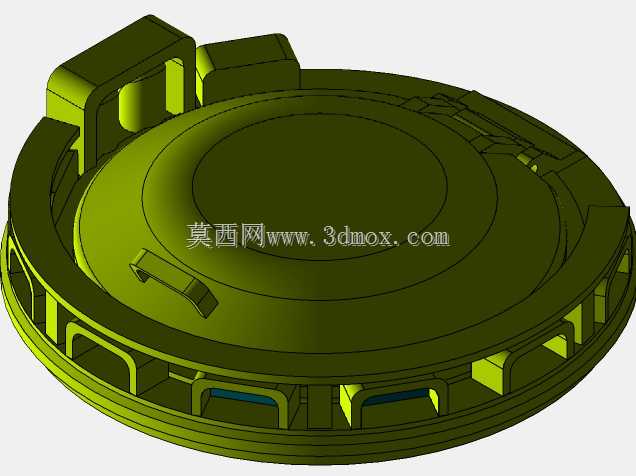

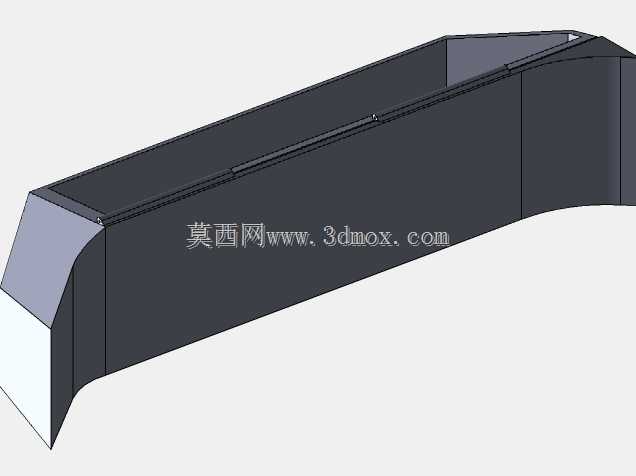

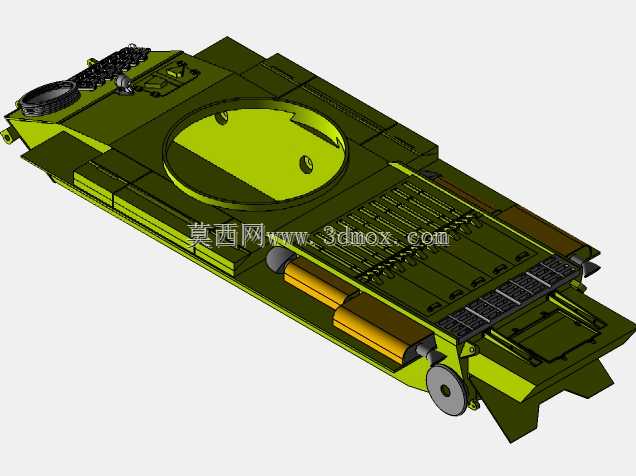

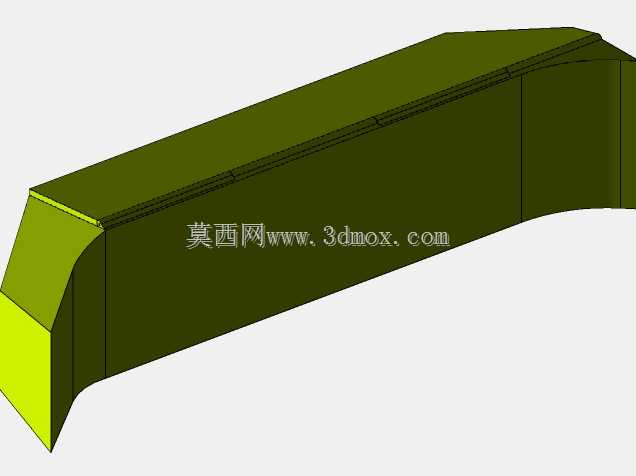

该比例装甲车辆模型的设计核心围绕FDM熔融沉积3D打印的工艺特性展开，针对桌面级热床的常规成型尺寸做了结构拆分规划，避免大尺寸一体成型带来的翘曲、层间剥离问题，所有拆分后的工件均预留了后期粘接的定位基准，无需额外设计复杂的连接卡扣即可完成组装。从结构还原角度看，模型对原车的车体棱线、侧裙装甲轮廓、顶部舱盖的凸起特征做了简化保留，没有复刻实车内部的传动、乘员舱等复杂结构，整体外形做了曲面顺滑处理，减少打印过程中悬空结构带来的支撑耗材浪费，同时降低后期支撑拆除的打磨工作量。在实际应用场景中，这类比例装甲模型主要用于静态军事场景沙盘制作、军事爱好者收藏展示，也可作为装甲装备科普教学的具象展示载体，帮助受众直观理解战后初代主战坦克的外形布局特征。设计过程中针对打印工艺做了多处适配调整：所有外凸棱角均做了0.2mm的圆角过渡，避免打印过程中尖角处的层间结合不足导致的掉渣、缺损；车体上下部分的拆分面选在侧装甲的水平棱线位置，拆分后两个部件的打印接触面均为平面，无需额外添加支撑即可直接放置在热床上打印，大幅降低打印失败概率。需要注意的是，该模型为适配打印做了结构简化，并非实车的1:13精确测绘复刻，打印组装前需要对各拆分零件的配合尺寸做逐一校验，因为设计阶段未预留零件间的装配间隙，打印过程中材料的挤出膨胀效应可能导致配合面过紧，需要根据实际打印耗材的收缩率对配合面做轻微打磨修整。针对大尺寸的车体底板部件，设计时建议打印前做进一步的网格拆分，避免单一部件尺寸超过常规桌面级3D打印机的热床成型边界，拆分时可沿车体表面的装甲焊缝特征线做分割，保证拆分后的拼接痕迹与实车的外观特征重合，减少后期补痕打磨的工作量。模型的外表面没有做精细的防滑纹、铆钉等微特征复刻，保留了足够的后期处理空间，使用者可根据自身展示需求，通过补土刻线、水贴粘贴等方式追加细节，适配不同精度等级的展示需求。
