集成驱动式减速电机外观结构建模

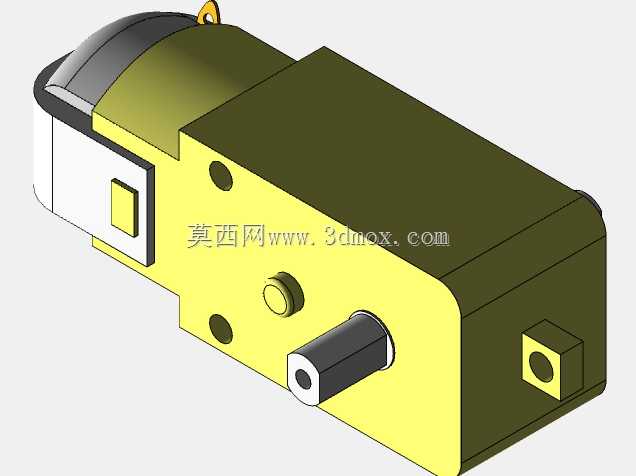

在小型自动化输送线、桌面级工装夹具、智能仓储分拣模组这类对安装空间有严格限制的场景里，集成式减速驱动单元的选型往往直接决定整套机构的布局合理性，很多时候不需要拆解内部齿轮啮合的详细参数，仅需要准确的外形与安装边界数据，就能完成整体机架的孔位预留、干涉检查与布局排布，这也是这类实体外观建模存在的实际工程价值。这个模型还原的是集成电机与减速箱的一体式驱动单元，将驱动电机与减速级整合在同一块安装基体上，省去了传统分体式电机与减速器之间的联轴器安装空间，输出轴直接从减速箱体侧端伸出，轴端做了扁位结构，能够直接同步带轮、链轮或者小直径驱动辊，不需要额外做轴上的键槽加工适配，对于小扭矩输出的轻载场景来说，这种结构能大幅缩短装配工时。从安装边界来看，模型还原了箱体上的多个安装定位孔，包括侧端的方形凸台安装位、箱体正面的两个沉头孔位，还有电机尾部的吊环结构，这些细节在做整机布局的时候都需要纳入干涉检查范围，比如侧端的方形凸台往往是用来安装霍尔传感器或者行程触发开关的，预留安装空间的时候不能被周边的钣金护板挡住；箱体正面的沉头孔是用来将整个驱动单元固定在设备安装立板上的，建模的时候准确还原孔位间距，就能直接在对应的安装板上出孔位加工图，不需要二次测绘。设计思路上，这个模型没有做内部的齿轮、轴系、轴承的功能性装配，而是将整个单元作为一个独立的实体零件来处理，这种处理方式非常适合在做大型设备总装的时候调用，不会因为内部零件过多导致总装文件卡顿，同时所有外部的装配特征都完整保留，不会影响布局设计的准确性。实际应用中，这类一体式减速电机常被用在轻型皮带输送机的主动辊驱动、小型变位机的回转驱动、自动售货机的货道推送机构上，选型的时候除了核对输出扭矩、转速参数，最容易出问题的就是外形尺寸与周边结构的干涉，比如电机尾部的接线盒位置、吊环的突出高度、输出轴的伸出长度，这些细节如果在建模阶段没有准确还原，很容易导致加工完的安装板装不上，或者接线的时候没有足够的操作空间。模型还原的接线盒位于电机侧方，做了凸起的方形结构，对应的安装空间需要预留至少10mm的接线操作余量，输出轴的中心高是整个单元安装的核心定位尺寸，建模时保持了这个尺寸与实际常用规格的一致性，方便设计人员直接调用到对应中心高的安装场景里，不需要反复调整安装板的高度位置。
