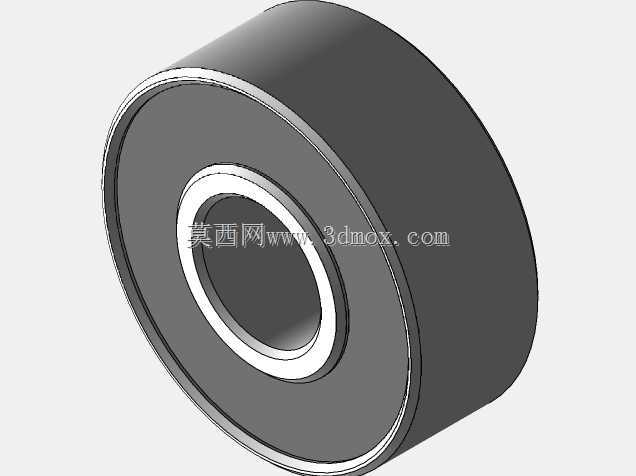

12x5mm微型深沟球滚动轴承实体建模

　　在小型精密传动机构的设计场景中，这类小尺寸滚动轴承往往是决定机构运行稳定性的核心基础零件，常见于微型传感器转轴、小型仪器仪表转动副、桌面级精密设备的旋转支撑位，承担径向载荷为主的同时，也可承受一定比例的双向轴向载荷，适配转速区间覆盖多数小型机电设备的常规运行需求。从设计建模的角度出发，该模型严格按照1:1实际尺寸还原实体结构，整体外径12mm、内径5mm，厚度方向尺寸匹配常规微型轴承的安装边界，建模过程中完整还原了内圈、外圈、滚动体、保持架的配合关系，没有做不必要的结构简化，能够直接用于装配干涉检查、运动仿真验证，也可作为选型阶段的空间占位参考，帮助结构工程师在布局阶段快速确认安装位的尺寸冗余。

　　这类微型轴承的安装通常采用轴与内圈过盈配合、轴承座孔与外圈过渡配合的方式，建模时已经预留了符合公差配合要求的装配基准面，内圈端面、外圈端面的平面度特征都按照实际加工要求做了还原，避免仿真阶段出现配合面错位的问题。实际应用中，这类小尺寸轴承多用于载荷不大、安装空间紧凑的部位，比如小型编码器的转轴支撑、微型流量传感器的转动部件、便携式检测仪器的调节旋钮转轴，相比滑动轴承，它的转动阻尼更小、启动扭矩更低，长时间运行的磨损量也更可控，适合需要长期保持转动精度的场景。建模时没有忽略轴承的倒角细节，内外圈的安装引导倒角都按照行业常规尺寸做了还原，能够真实模拟装配过程中的导入效果，避免在做虚拟装配时出现倒角缺失导致的装配卡滞误判。

　　滚动体的排布也完全参照实际产品的保持架间距设置，运动仿真时可以直观呈现滚动体沿滚道的运转状态，帮助工程师验证轴承在给定转速下的运动合理性，也能为后续的密封结构设计、润滑空间预留提供准确的尺寸参考。对于做小型精密设备开发的工程师来说，这类标准化的轴承模型不需要从零开始绘制，直接调用就能大幅缩短结构设计阶段的零件建模周期，同时统一的尺寸基准也能减少不同工程师建模时的尺寸偏差，保证团队协作时的装配一致性。
