四旋翼小型航拍作业飞行器结构设计

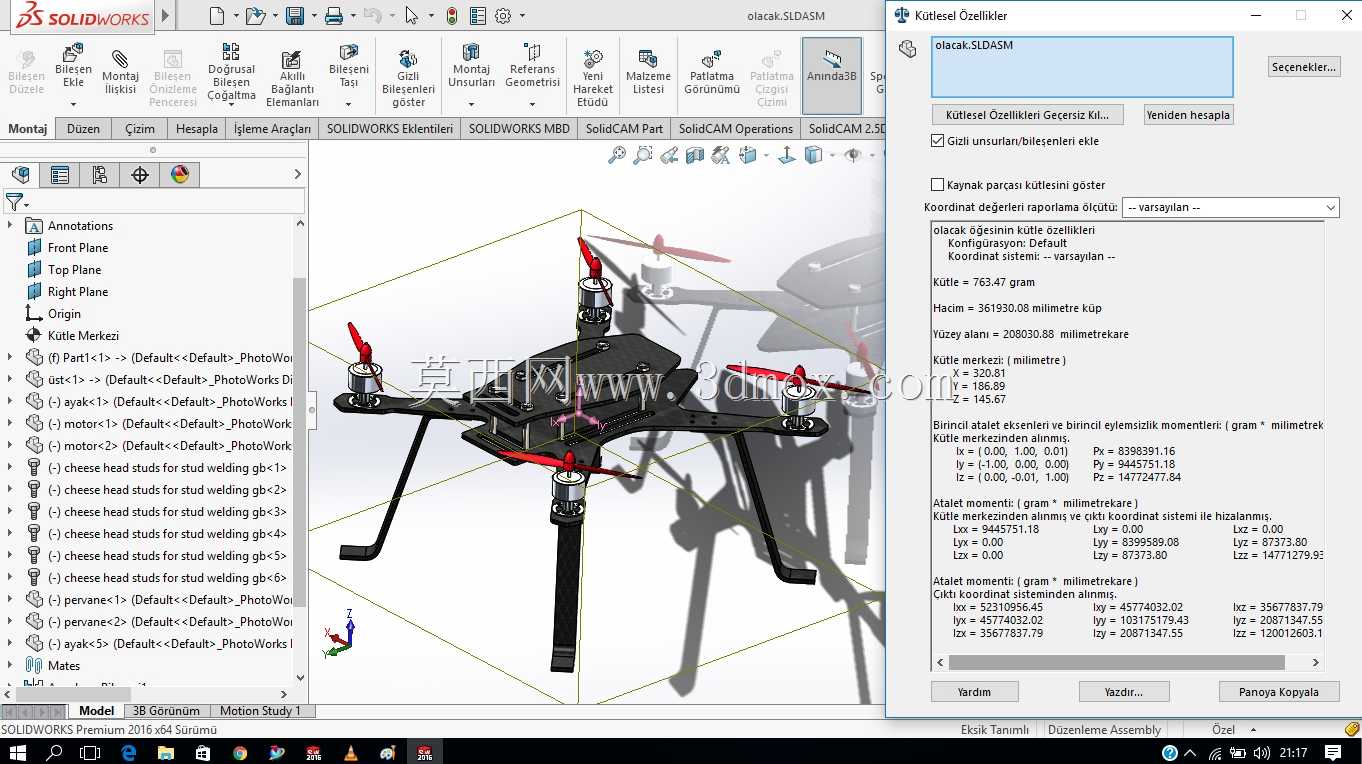

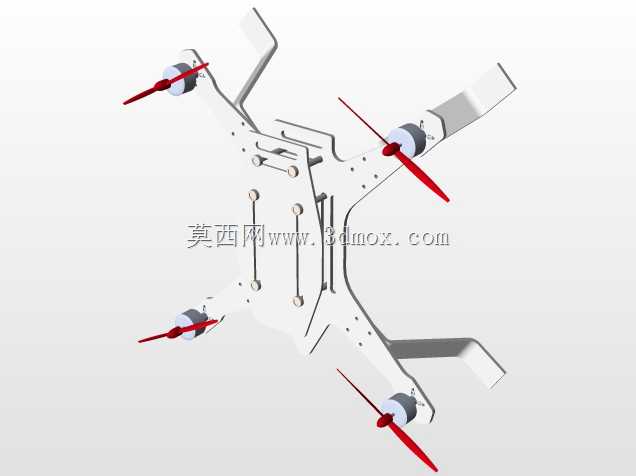

这款四旋翼飞行器的结构设计，核心围绕低空近景作业场景的实际使用需求展开，日常可搭载轻量化图像采集模块完成小范围场地巡检、低空航测、户外航拍等作业任务，也可作为小型载荷投送载体完成短距离轻量物资转运。整体机架采用中心对称布局，核心承载板位于机身几何中心位置，飞控模块、供电电池、信号接收装置均集中布置在中心区域，以此降低整机转动惯量，提升飞行姿态调整的响应速度，四个机臂从中心承载板向外等角度延伸，机臂末端预留动力单元安装位，可直接固定无刷电机与螺旋桨组件，机臂长度经过反复校核，既保证相邻旋翼旋转时不会出现气流干涉，也尽可能压缩整机横向尺寸，降低收纳与转场时的空间占用。起落架采用两根纵向延伸的弯折支杆结构，支杆底端做圆弧过渡处理，降落时可通过自身微量形变吸收冲击载荷，避免硬着陆时的冲击力直接传递至中心承载板损伤核心电子元件，起落架的安装高度经过匹配设计，既保证机身底部搭载的载荷模块不会在降落时触碰地面，也不会因为高度过高抬升整机重心影响飞行稳定性。设计过程中优先考虑了结构件的拆装便捷性，机臂与中心板采用快拆式连接结构，日常维护更换受损机臂时无需拆解整机线路，旋翼组件采用标准快拆桨座，更换不同规格螺旋桨时无需额外工具即可完成操作。整机外形尺寸控制在便携收纳的合理范围内，横向最大尺寸适配常规户外背包的容纳宽度，安装边界充分考虑了常用配件的适配性，中心板下方预留通用载荷安装孔位，可兼容市面上多数轻量化航拍云台、小型作业模块的安装尺寸，无需额外打孔改造即可完成配件搭载。结构受力层面，中心承载板做了局部加厚处理，对应机臂连接位置设置加强筋，抵消飞行过程中机臂传递的振动载荷，机臂采用等强度截面设计，靠近中心板的位置截面尺寸更大，向末端逐步收窄，在保证结构强度的前提下尽可能降低整机自重，提升续航表现。旋翼布置采用正反桨交错的布局方式，抵消飞行过程中旋翼旋转产生的反扭矩，保证姿态控制的精度，机身表面无突出的尖锐结构，降低飞行过程中剐蹭障碍物造成的结构损伤风险，所有走线均预留内嵌式走线槽，避免线材外露在飞行过程中被旋翼扫到引发故障。
