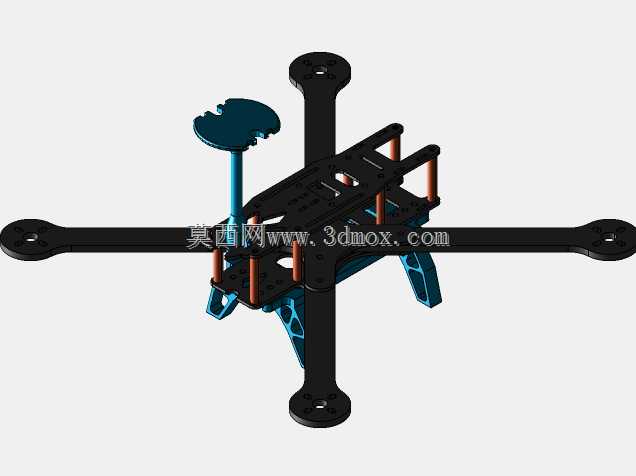

HSKRC XL7碳纤维FPV机架及配套支架结构

这套机架结构针对FPV穿越机的实际飞行场景设计，核心承载框架采用碳纤维板材加工成型，充分利用碳纤维材料比强度高、抗冲击韧性好的特性，在高速飞行、碰撞剐蹭的工况下能保持结构完整性，避免机架形变导致的飞控安装基准偏移。机臂采用对称X型布局，四个机臂的电机安装位预留标准孔距，适配主流无刷电机的安装尺寸，机臂根部与中心板的连接采用铜柱隔离锁紧结构，既保证层板之间的装配间隙，预留走线空间，又能分散飞行时的振动载荷，避免振动直接传递到飞控、GPS等敏感元器件上。

配套的3D打印支架包含GPS安装座与外设固定位，GPS支架采用立柱式抬高设计，将GPS模块抬升至机架上层的无遮挡区域，避开碳纤维板、电调、图传等部件的电磁干扰，保证卫星信号接收的稳定性，支架顶部设计有快拆卡扣结构，方便GPS模块的拆装调试，同时预留了天线走线的卡槽，避免飞行过程中天线晃动干扰信号。机架中心板采用分层堆叠设计，上层板预留飞控、图传、接收机的安装孔位，孔位兼容主流飞控的安装尺寸，下层板预留电调、电池绑带的固定位，层间间距经过核算，既能容纳常规规格的电子元器件，又不会过度增加整机的迎风面积。

从安装边界来看，机臂末端的电机安装位到中心板的距离经过匹配，适配对应尺寸的螺旋桨，避免桨叶转动时触碰中心板或者支架结构，机架底部预留了运动相机的安装点位，支架角度经过调校，保证拍摄视角不会被机臂遮挡。整个机架的装配孔位均采用沉孔设计，锁紧螺丝后螺丝头不会突出板材表面，减少飞行时的风阻，同时避免螺丝剐蹭线材造成绝缘层破损。在结构设计上，机臂与中心板的连接位置做了局部加厚处理，针对穿越机最容易发生碰撞的机臂根部位置提升结构强度，降低炸机时的断裂概率，3D打印支架选用韧性较好的打印耗材，在发生轻微碰撞时能通过自身形变吸收冲击能量，不会直接断裂损坏。机架的走线槽均设计在板材内侧，所有线材可以沿着层板间隙布置，通过扎带固定在预留的扎带孔位上，避免线材外露被螺旋桨打到，同时也能让整机外观更规整，减少乱线带来的风阻影响。
