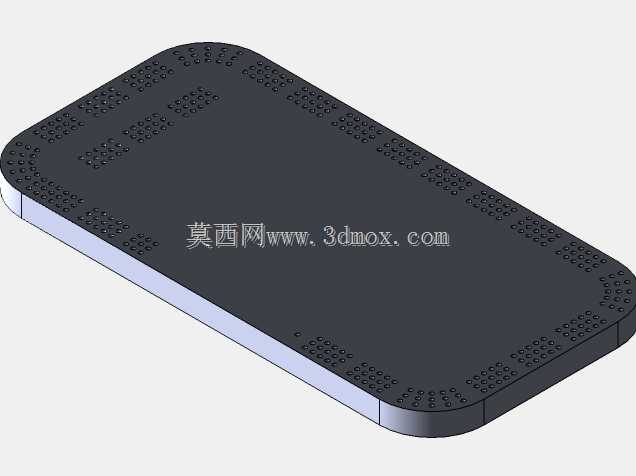

带密集冲孔圆角矩形筛分用克里奇板结构

这类带密集冲孔的圆角矩形筛分板，多用于散料分级作业的振动筛分设备中，作为直接接触物料的核心工作面，承担粒径分选、物料导流、透筛排料的核心作用，在粮食加工、矿物分选、建材骨料分级、塑料粒子筛分等工况中都有广泛适配空间。设计阶段首先要匹配对应振动筛的安装槽位边界，板体整体采用圆角矩形构型，四个边角做圆弧过渡，一方面避免安装时直角边与筛框卡槽产生应力集中，减少长期受振动载荷出现的边角开裂风险，另一方面也能消除直角位置的物料堆积死角，让物料在筛面振动过程中能顺畅沿工作面滑移，不会在边角处卡滞积料。板体边缘做了等宽的加厚边框设计，边框区域不设置冲孔，用来匹配筛框的压条固定结构，安装时压条可完全覆盖无孔边框区域，保证压紧力均匀分布，避免筛板受振动时出现窜动、异响，也能防止细料从筛板与筛框的装配缝隙中漏出，影响分级精度。板面的冲孔采用分组阵列排布，不同区域的孔群密度根据物料流动轨迹做差异化设置，进料端区域孔距稍大，先对大粒径物料做初步拦截，向出料端延伸的区域孔密度逐步提升，保证符合粒径要求的物料能尽快透筛，减少合格料在筛面的无效停留时间。板体厚度根据筛分物料的磨琢性做匹配，针对硬质矿石类物料可选用更高厚度的板材搭配耐磨材质，针对粮食、塑料粒子等轻质物料可适当降低板厚减轻整体重量，降低振动电机的负载。板体侧边做了薄边台阶结构，装配时相邻筛板的台阶面可互相嵌合，消除板间拼接缝隙，避免物料卡入拼接缝造成筛板凸起变形。冲孔的孔型、孔径可根据分级粒径要求灵活调整，本次结构的冲孔采用小直径圆形通孔，孔边做了去毛刺倒角处理，既可以减少物料过孔时的卡堵概率，也能降低高速流动的物料对孔边的冲刷磨损，延长筛板的整体使用寿命。在实际选型适配时，需要先核对筛框的内槽长宽尺寸，保证筛板边框与卡槽的配合间隙控制在合理范围，避免间隙过大导致振动过程中筛板碰撞破损，同时要根据处理物料的堆积密度、筛分产能调整冲孔的开孔率，平衡筛板结构强度与透筛效率，避免开孔率过高导致板体刚度不足在振动载荷下变形，或是开孔率过低影响筛分处理量。
