棉籽加工用四盘清种除杂设备结构设计

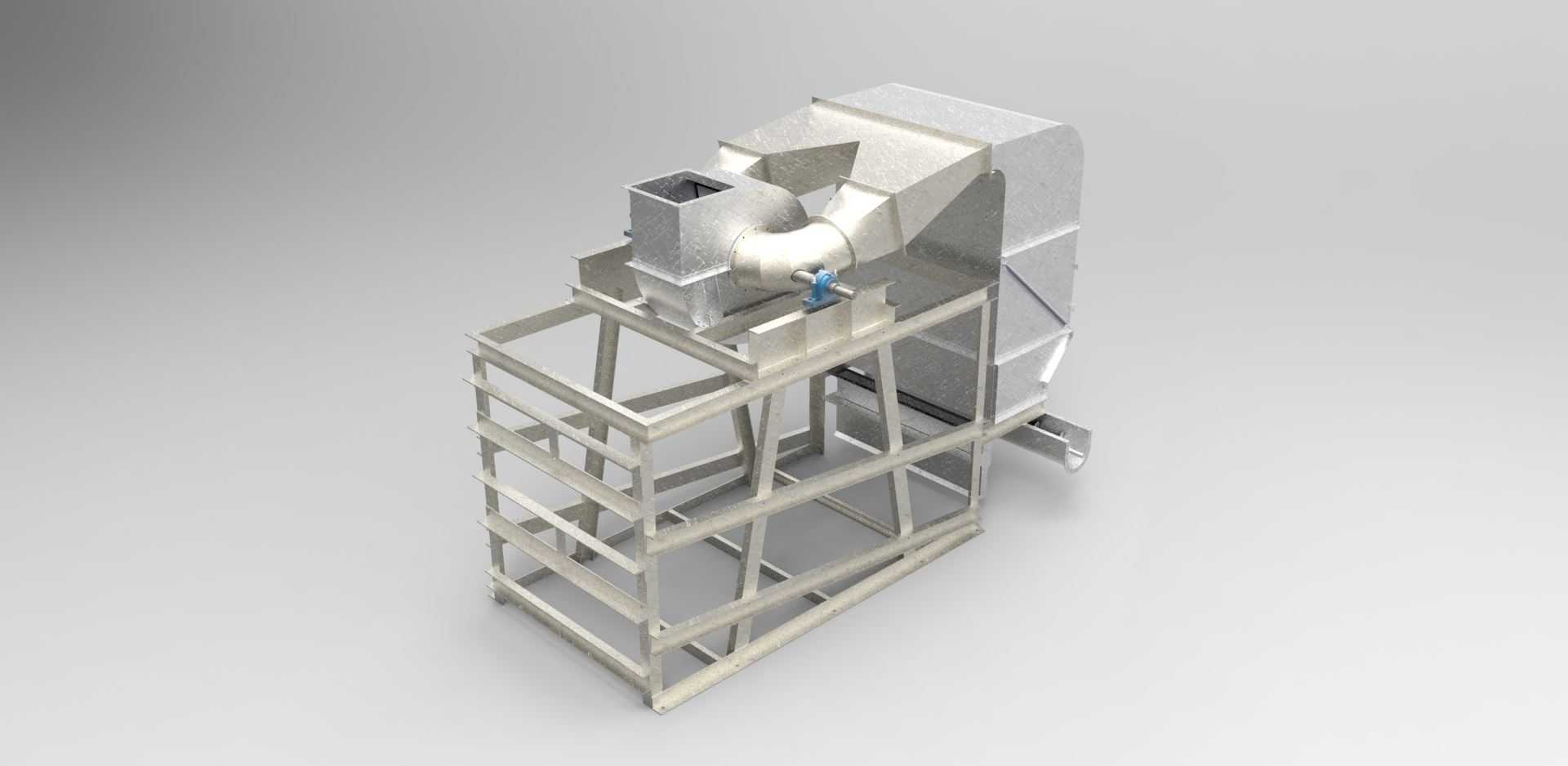

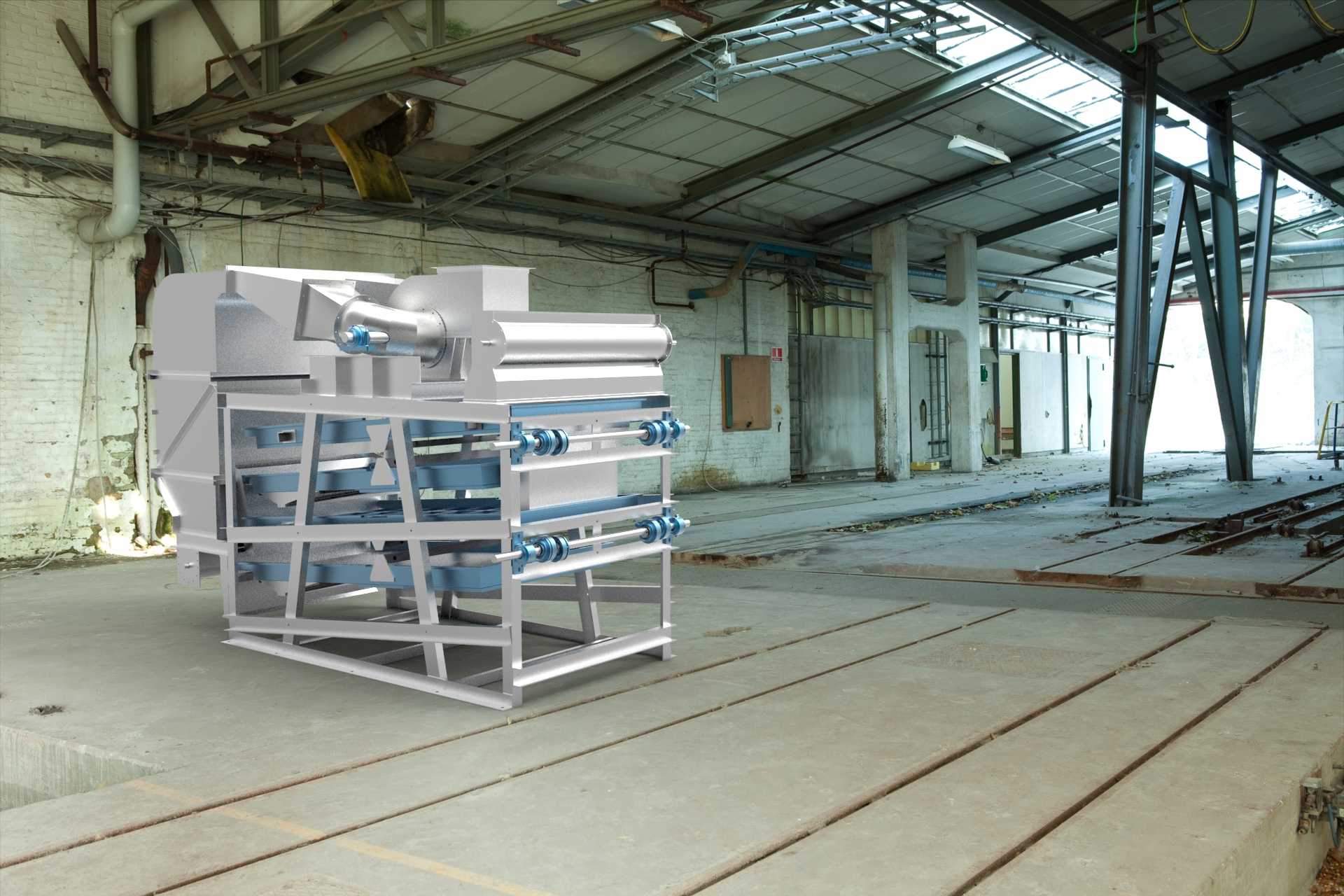

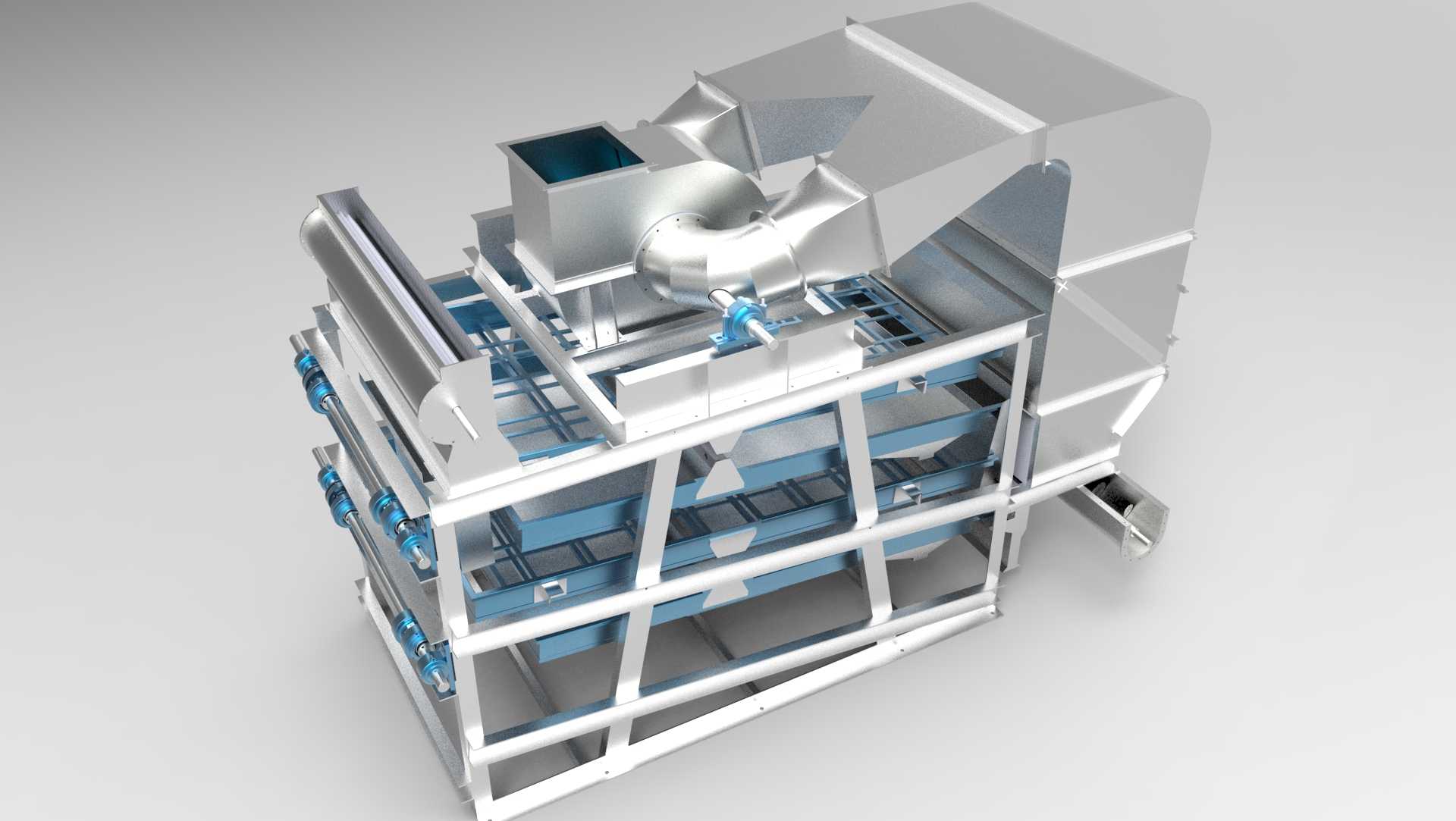

在棉籽初加工生产线的前端工段，清种除杂环节直接决定后续榨油、脱绒工序的运行稳定性与成品品质，四盘清种器正是针对棉籽原料中混杂的僵瓣、尘土、短绒团、轻质杂质与重质砂石设计的专用处理设备，其结构布局完全适配棉籽加工厂的连续化生产节拍。从整机结构来看，设备采用多层叠置的四组筛分盘作为核心作业单元，机架采用型钢焊接成型，所有承重梁均做了斜撑加固处理，可承受满负荷运行时的振动载荷与物料冲击，避免长期作业出现结构形变。设备进料端设置在上部侧方，配套匀料导料结构，可将进入设备的棉籽物料均匀铺撒至首层筛分盘盘面，避免局部堆料导致的筛分效率下降。四组筛分盘按照筛孔孔径从大到小自上而下排布，首层筛盘主要拦截尺寸较大的僵瓣棉、棉秆残段等大体积杂质，第二层、第三层筛盘逐步分离中等尺寸的杂质与未成熟瘪籽，最下层筛盘则完成合格棉籽与细小砂石、尘土的最终分离，不同层级筛出的杂质通过各自独立的导料槽排出设备，合格棉籽则从末端出料口进入下一生产工段。设计过程中充分考虑了棉籽物料的摩擦特性，所有与物料接触的筛面、导料槽内壁均做了打磨减阻处理，避免棉籽表面短绒挂壁造成堵料，同时筛盘的倾角设置在12度到15度区间，既保证物料在筛面的流动速度匹配生产线处理量，又能让物料在筛面有足够停留时间完成充分筛分。设备的振动驱动单元布置在机架侧方，采用偏心块激振结构，振动参数可根据原料含杂率做小幅调整，适配不同产地、不同含杂水平的棉籽原料处理需求。从安装边界来看，整机采用立式多层布局，占地面积远小于同处理量的多台串联单盘筛分设备，设备底部预留了标准的地脚螺栓安装孔位，安装时只需保证机架水平度偏差不超过千分之二，即可保证运行时的振动稳定性，无需额外做复杂的混凝土基础，适配老旧加工厂的生产线升级改造场景。设备侧面预留了检修门位置，日常更换筛网、清理筛面残留杂物时无需拆解整机主体结构，可大幅降低运维的时间成本。在实际生产场景中，该设备可直接衔接在籽棉卸料、初步预清理工段之后，也可与风选设备配套使用，通过风筛结合的方式进一步提升清种除杂效率，处理后的棉籽含杂率可控制在0.5%以内，有效避免后续轧胚、榨油设备出现磨损加剧、油路堵塞等问题。
