卡通马里奥形象装饰收纳盒结构设计

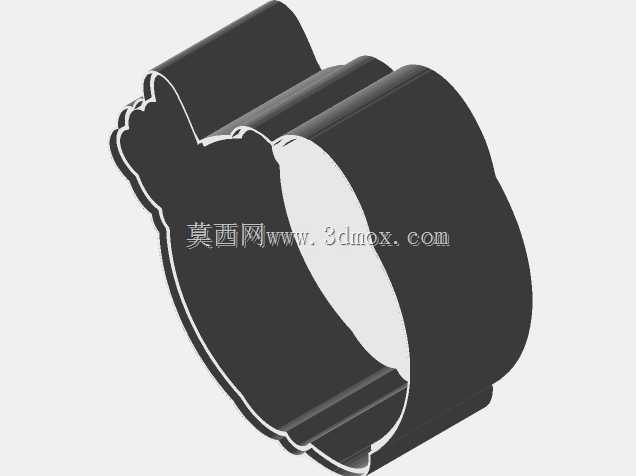

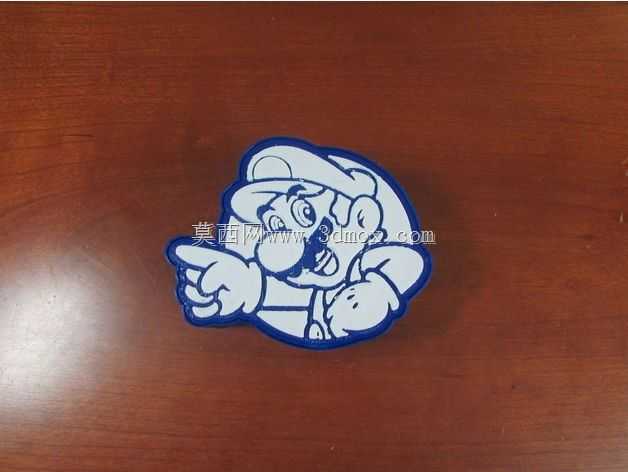

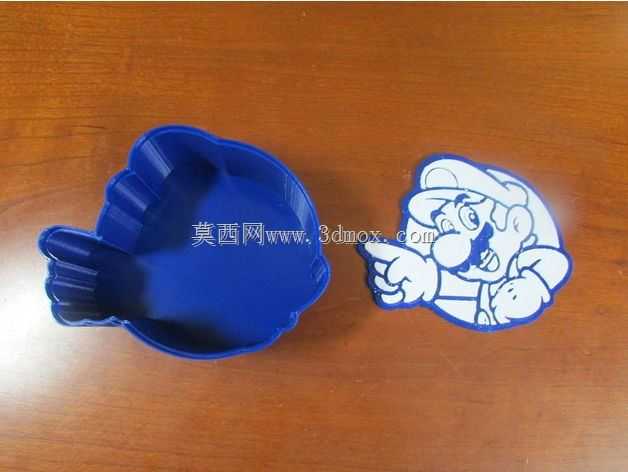

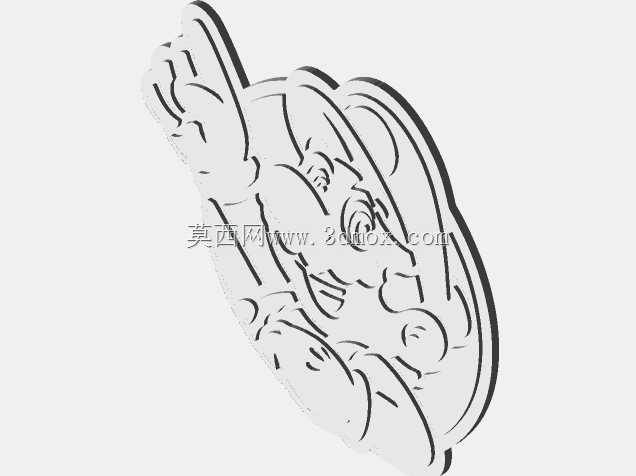

这款卡通形象装饰收纳件，最初的设计需求来自桌面文创周边的定制场景，主要用于个人桌面零散小物件的收纳，同时兼具桌面装饰属性，适配手办展示区、电竞桌面、儿童书桌等多类场景的布置需求。从功能特性来看，主体采用盒式分体结构，上盖做卡通形象立体造型，下盒为规整储物腔体，可容纳回形针、图钉、SD卡、耳机塞这类尺寸偏小的零散物品，避免小物件在桌面散落遗失。设计过程中优先考虑了日常使用的开合便利性，上下盒的配合面做了小间隙止口设计，既保证扣合后不会轻易滑脱，又能让使用者单手即可轻松掀开盒盖，无需额外设置卡扣结构，简化日常操作步骤。外形尺寸方面，整体轮廓控制在掌心可握持的范围内，主体厚度控制在20mm左右，放置在桌面不会占用过多横向空间，卡通形象的外轮廓做了R2-R5的圆角过渡，没有尖锐棱角，即使放置在儿童可触及的区域也不会产生磕碰划伤的风险。建模阶段先提取卡通形象的平面轮廓线，将线条做平滑处理后拉伸为上盖的基础基体，再对形象的五官、肢体部分做分层浮雕处理，保证视觉上的辨识度，同时控制浮雕的凸起高度不超过3mm，避免积灰后难以清理的问题。下盒的腔体深度设置为12mm，内壁做1度的脱模斜度，不管是采用3D打印制作还是软胶翻模生产，都能顺利完成脱模工序，不需要额外设计抽芯结构，降低生产加工的复杂度。安装边界上，产品底部做了直径0.5mm的浅环形防滑槽，可粘贴硅胶防滑垫，放置在光滑的漆面桌面、玻璃台面上时不会轻易滑动，日常拿取周边物品时不会误碰导致收纳盒滑落。考虑到不同使用场景的配色需求，建模时将不同颜色的区域做了独立的面拆分，后续不管是做分色3D打印，还是软胶注塑时的分色填胶，都能直接对应拆分好的曲面进行加工，不需要二次修模调整分色边界。盒体的壁厚统一设置为2mm，既保证整体结构有足够的强度，日常拿取按压不会产生形变，又不会因为壁厚过大导致材料浪费，对于3D打印制作的场景来说，这个壁厚参数也能有效控制打印时长，减少支撑材料的消耗。
