带内凹曲面过渡的方形接口梯形连接座

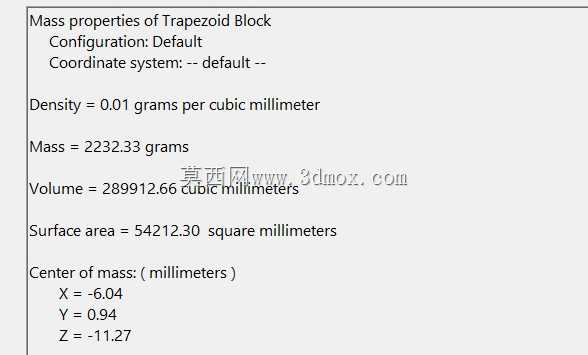

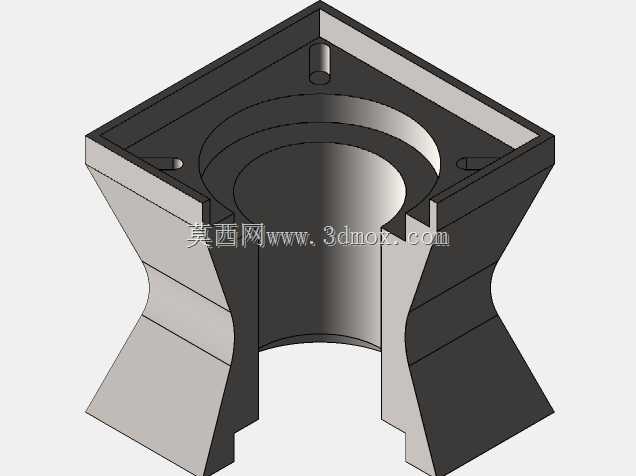

这类梯形过渡连接结构，常出现在料道转接、流体管路变径、工装定位支撑这类需要做截面形态转换的工位上，很多人做这类结构建模时容易忽略安装边界的干涉问题，实际落地时才发现上端方形法兰的安装孔位和周边固定件冲突，或是下端梯形开口和对接件的轮廓匹配度不足。从结构本身来看，上端采用方形法兰式设计，四个角预留的沉孔结构是用来穿装固定螺栓的，安装时要注意螺栓头的沉孔深度要匹配所选紧固件的头部高度，避免螺栓突出法兰面影响对接件的贴合精度。中部的内凹曲面过渡段是整个结构的设计核心，做这个曲面不是为了外观造型，而是为了降低物料通过时的卡滞风险——如果做直面斜接，转角位置容易形成积料死角，粉状、颗粒状物料输送时会在转角处残留堆积，长期运行后会堵塞通径；内凹的顺滑曲面能让物料顺着壁面自然滑落，同时也能降低流体介质通过时的局部阻力，减少紊流带来的壁面冲蚀。中间的中空通径是贯穿整个结构的，上端的环形台阶面是用来嵌装密封件或者定位衬套的，设计这个台阶时要严格控制台阶的深度公差，要是深度超差，衬套装入后会突出端面，对接时就会出现密封不严的问题；要是深度不足，衬套压装不到位，运行过程中容易出现移位脱落。外侧的梯形收窄结构，要注意侧壁的厚度均匀性，要是采用注塑或者铸造工艺生产，壁厚不均会导致冷却收缩时出现缩痕、内应力集中的问题，长期受交变载荷的位置容易出现开裂。建模时要先确定上下两端的对接轮廓尺寸，以上端方形法兰的安装孔位为定位基准，先拉伸出法兰的基础实体，再绘制下端梯形的轮廓线，通过放样特征生成过渡段的基础形态，之后再对侧壁做内凹的曲面切除，要反复检查曲面和相邻壁面的相切连续性，避免出现硬棱。安装边界上，上端方形法兰的外轮廓尺寸要比对接的安装座单边小2-3mm的安装调整间隙，下端梯形接口的外轮廓要和对接的料道或者管路内轮廓保留0.5-1mm的配合间隙，方便安装时的对位调整，同时要注意四个安装孔的位置度公差，控制在0.1mm以内，避免出现孔位错位无法穿装螺栓的问题。另外，侧壁的曲面过渡位置要做圆角处理，避免应力集中，要是这个结构用在有承重要求的支撑工位，还要对曲面位置做有限元受力分析，根据载荷大小调整局部壁厚，避免受力后出现形变超差的问题。
