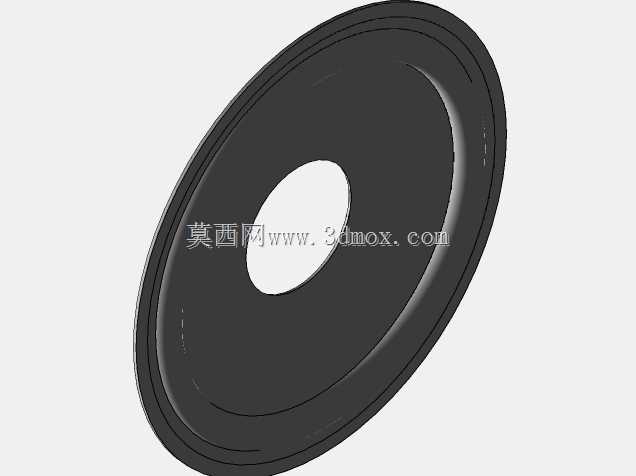

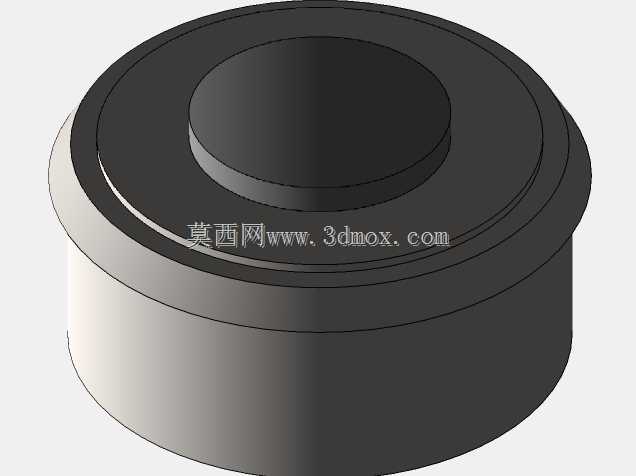

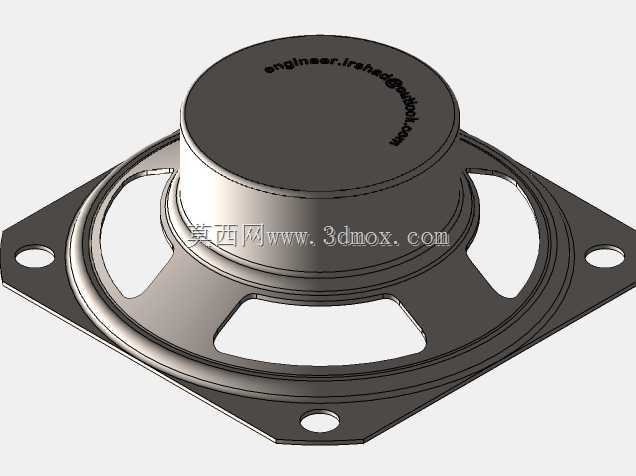

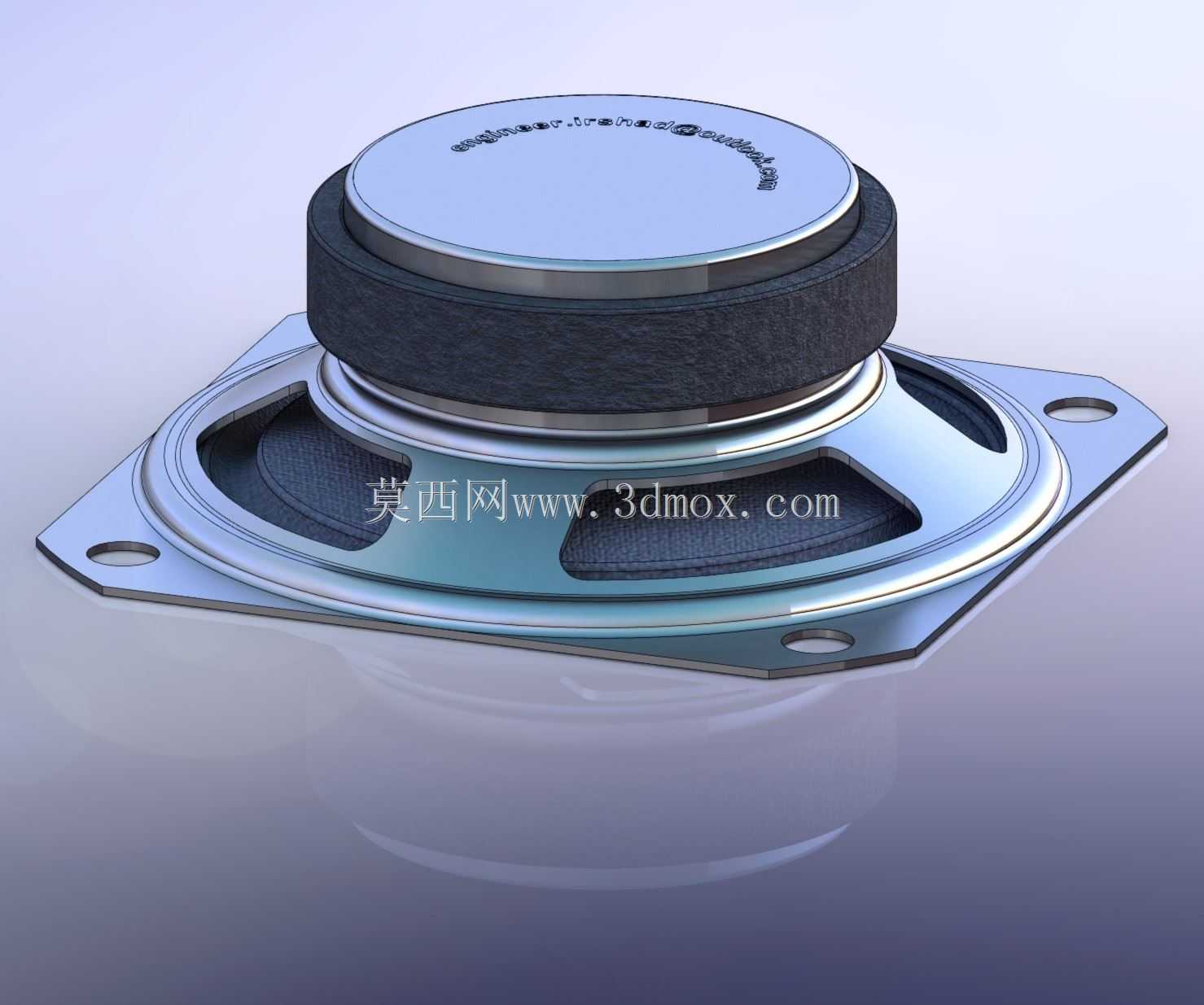

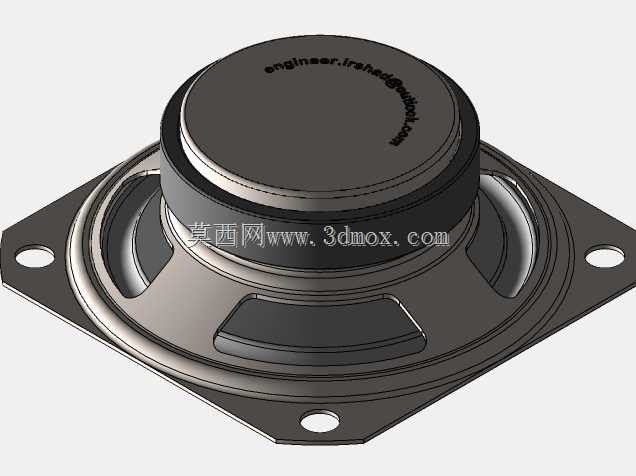

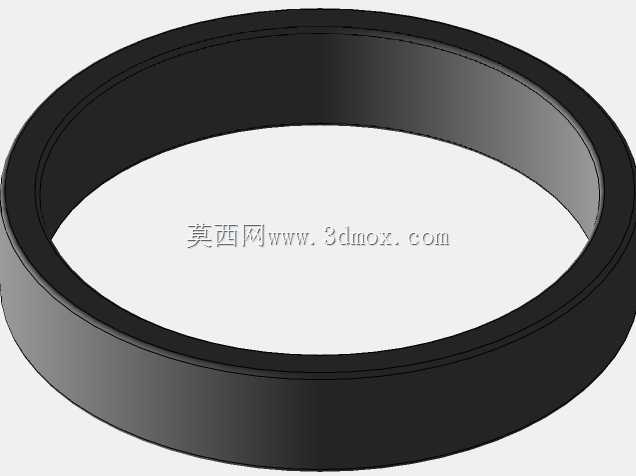

圆形锥盆式扬声器振膜结构设计

该结构为扬声器核心发声部件振膜，日常广泛应用于桌面多媒体音箱、公共广播系统、车载音响单元、家用HiFi音箱等各类电声设备中，是实现电信号到声信号转换的核心运动部件，工作时随音圈驱动做轴向往复运动，推动周边空气产生疏密变化从而辐射声波。从结构设计来看，整体采用圆形对称构型，中心预留标准音圈安装孔位，该孔位与音圈骨架的配合公差需控制在合理区间，既保证粘接牢固度，又避免装配后出现偏心问题导致振膜运动蹭圈。振膜主体采用锥盆式曲面构型，曲面弧度经过力学优化，可在往复运动时保持整体刚性，减少分割振动带来的失真，边缘设置的环形折环结构兼顾支撑与顺性需求，既为振膜提供轴向运动的复位弹力，又能限制振膜的横向偏移，保证运动轨迹始终沿轴向方向。设计过程中需重点考量振膜的有效振动半径与安装边界的匹配关系，整体外径尺寸需适配对应扬声器盆架的安装台阶，折环的外径与盆架压合位置的尺寸公差需严格控制，避免压装后出现折环变形、顺性不一致的问题。中心孔的尺寸需匹配对应规格音圈的骨架外径，通常根据额定功率、谐振频率要求选择对应尺寸的音圈适配，振膜的有效振动面积直接决定扬声器的低频辐射效率，相同外径下，折环宽度越窄，有效振动面积越大，低频辐射能力越强，但折环宽度过窄会降低顺性，提升谐振频率，设计时需根据目标频响曲线做平衡调整。振膜的厚度分布也经过针对性设计，中心靠近音圈位置厚度略高，提升与音圈连接部位的刚性，避免大功率驱动下出现中心部位变形，从中心向边缘位置厚度逐步过渡，配合曲面构型抑制分割振动的出现区间，让振膜在工作频段内尽量保持活塞运动状态。折环部位的截面采用半圆弧构型，可提供线性的弹力恢复特性，减少大振幅下的非线性失真，折环与振膜主体的连接位置做过渡圆角处理，避免应力集中导致长时间工作后出现折环撕裂问题。实际装配时，振膜边缘折环通过粘接剂与盆架压合固定，中心孔与音圈骨架粘接，配合定心支片共同保证音圈在磁隙中的居中位置，该结构的尺寸精度直接影响扬声器的失真度、谐振频率、额定功率等核心电声参数，建模时需重点关注各曲面的连续性、配合面的公差预留，以及不同部位的厚度变化过渡，确保后续开模或3D打印验证时结构符合设计预期。
