流线型曲面异形安装固定护板结构

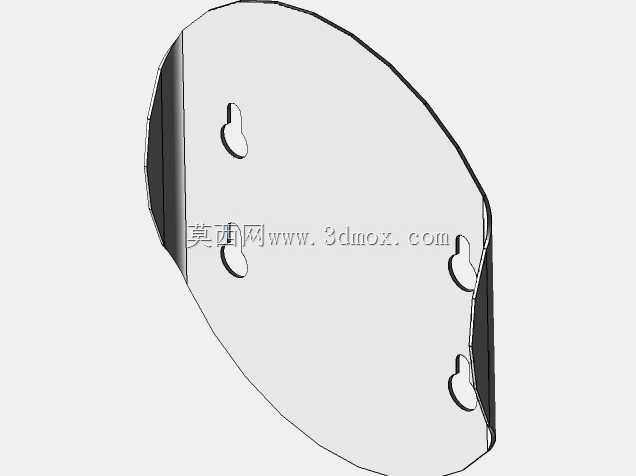

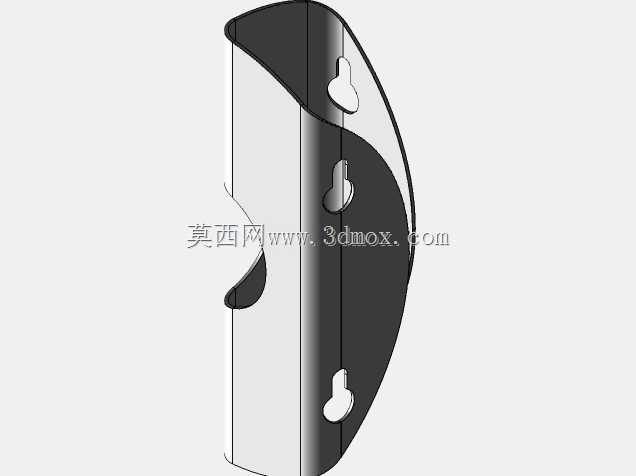

该曲面护板构件多用于外露运动机构的外侧防护场景，常见于自动化输送线侧边、小型专用设备操作侧的遮挡防护，也可作为手持类工具的外侧握持承力构件，核心作用是分隔设备内部运动部件与外部操作空间，避免人员误触内部传动结构，同时兼顾外观的流线型过渡，减少设备运行过程中的气流扰动，在有清洁要求的生产场景下，无棱角的曲面结构也能减少积尘死角，降低日常清洁维护的工作量。从结构设计来看，整体采用大曲率弧面作为主体形态，边缘做了顺滑的收边处理，避免锐边造成安装或使用过程中的划伤风险，板体上分布的三个异形安装孔位，分别对应不同的安装定位需求，上下两处水滴形孔位用于快速挂装定位，中间的腰型孔位可适配一定范围内的安装公差，降低装配时的对位难度，无需高精度的孔位对齐即可完成固定，适合现场装配时的位置微调。设计过程中优先考虑了安装边界的适配性，整体弧面的曲率半径经过反复校核，既保证板体自身的结构刚度，避免薄型板材受力后出现凹陷变形，又能控制整体的安装占用空间，不会突出设备主体轮廓过多，板体厚度根据实际使用场景可适配不同规格的板材，从1mm的薄钣金到3mm的工程塑料板材都可依托该结构形态加工，无需额外修改曲面参数。在实际选型应用时，需要注意安装面的弧度匹配度，该护板的内侧弧面需与被防护构件的外侧轮廓保留2-3mm的安全间隙，避免设备运行过程中出现构件与护板的摩擦异响，安装孔位的固定件优先选用沉头螺钉，保证固定后螺钉头不突出护板外表面，维持整体曲面的顺滑度，若用于手持类设备场景，可在护板内侧增加防滑衬垫，提升握持时的摩擦力，同时减少使用过程中的振动传递。该结构的曲面过渡采用G2连续曲率设计，加工时无论是采用钣金冲压还是注塑成型，都能保证脱模顺畅，不会出现曲面褶皱或者成型缺陷，边缘的翻边结构在提升整体结构强度的同时，也能进一步消除板材切割后的锐边风险，无需额外做边缘包胶处理即可满足安全防护要求。
