手持红外热成像测温扫描设备结构模型

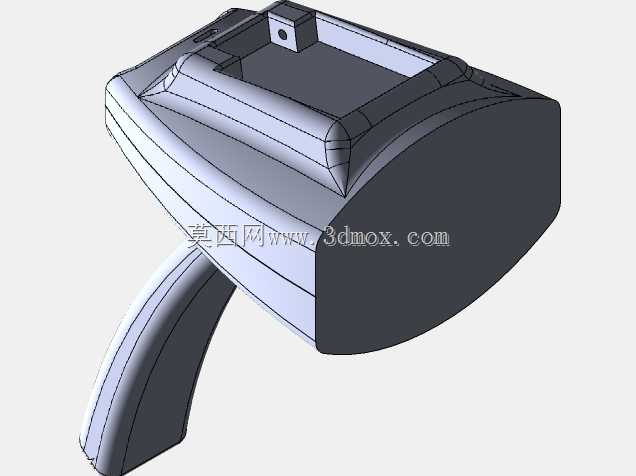

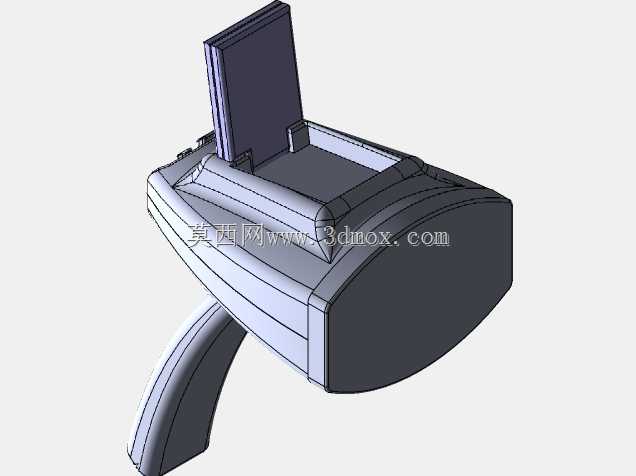

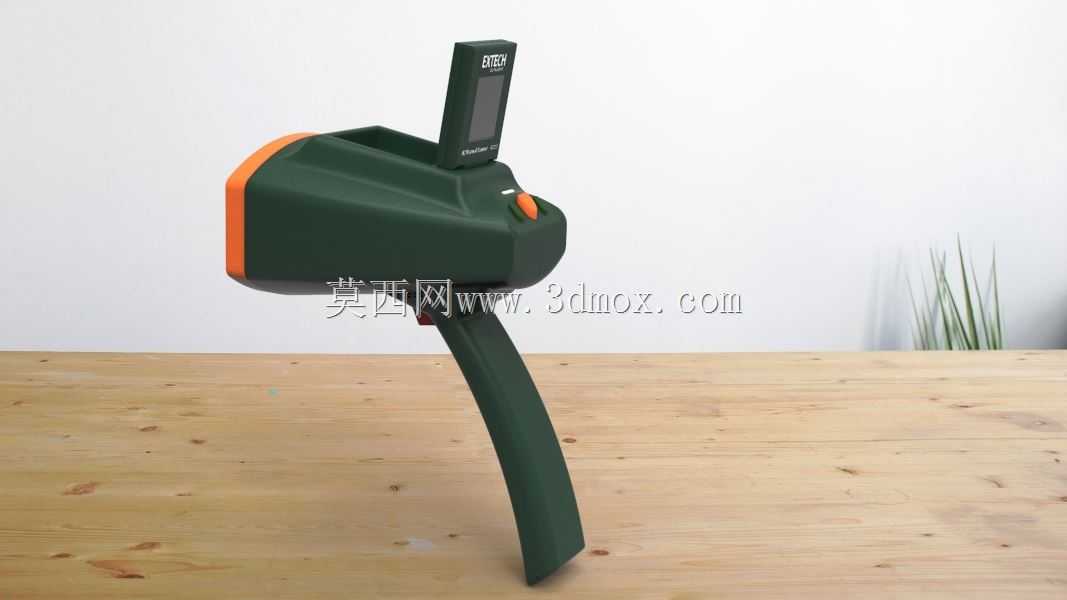

　　在工业设备运维、电气隐患排查、建筑能耗检测这类现场作业场景里，手持红外热扫描设备是一线检测人员随身配备的核心工具，不需要接触被测物体，就能快速捕捉表面温度场分布，排查过热故障点，比传统接触式测温效率高出数倍，尤其适合高压带电设备、高温运转部件这类无法靠近接触的检测场景。这款手持热扫描仪的结构设计完全贴合现场作业的实际使用逻辑，整体采用枪式握持构型，手柄区域做了贴合手掌弧度的收窄处理，握持时重心落在掌心位置，长时间举持检测不容易产生肌肉疲劳，设备主体与手柄的衔接处做了圆弧过渡，没有尖锐棱角，避免作业时磕碰刮擦。设备顶部集成了热成像采集模组的保护舱，镜头区域做了内凹设计，日常放置或者作业移动时，镜头不会直接接触外物造成刮花，

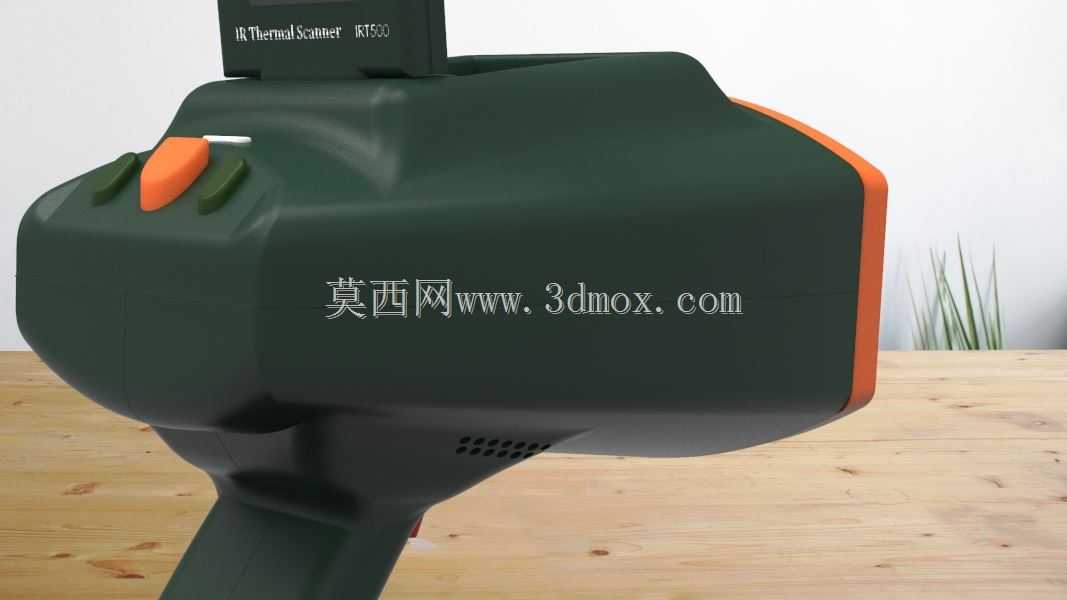

　　前端的触发按键设置在手柄前侧的食指自然放置位置，按键做了橙色防滑凸点处理，戴劳保手套操作时也能精准触发，不会出现误触或者按不动的情况。设备侧面的功能按键做了对称布局，左右手操作都能顺畅触达，按键表面做了凹凸纹理区分，不用目视就能靠触感分辨不同功能键，适合在视线集中在被测区域时盲操作。设备外壳采用深绿色耐冲击工程塑料材质，边缘做了橙色包胶防护，意外跌落时能缓冲冲击力，保护内部的热成像传感器、处理电路板与供电模组，包胶区域同时做了防滑处理，手上沾有油污或者汗液时也能稳固握持，不会打滑脱落。从结构边界来看，设备整体长度控制在单手握持的舒适区间，最大宽度不超过成年人手掌展开的宽度，能轻松放入常规的工具包侧袋，不需要额外配备大型收纳箱，

　　适合跨区域巡检作业携带。设备底部预留了电池仓的快拆结构，不需要额外工具就能打开更换电池，现场作业时电池耗尽可以快速换电继续工作，不需要长时间等待充电。设备前端的扫描窗口做了倾角设计，握持时手臂自然伸展，窗口正好正对前方被测区域，不需要刻意弯折手腕调整角度，能降低长时间作业的手腕劳损概率。在结构建模过程中，所有的装配间隙都按照实际量产的公差要求做了预留，外壳的止口、卡扣位置都做了对应配合结构，按键的行程空间、内部电路板的安装柱位、传感器模组的定位槽都完整还原，能直接作为结构改型、外壳开模的参考依据。不同于桌面式固定测温设备，这款手持设备的结构设计充分考虑了现场作业的复杂工况，外壳的所有拼接缝都做了错位挡边设计，能阻挡日常作业时的灰尘、

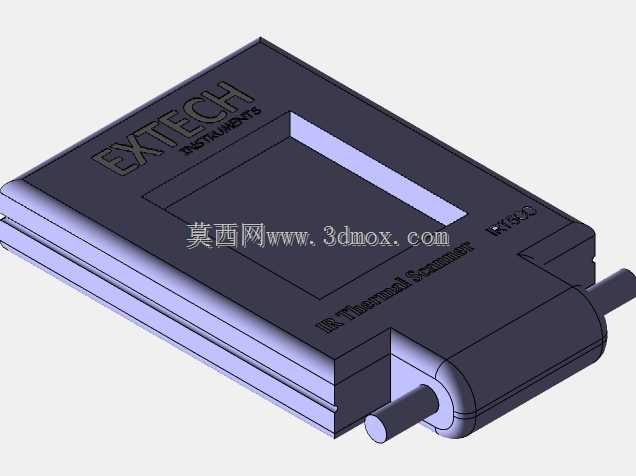

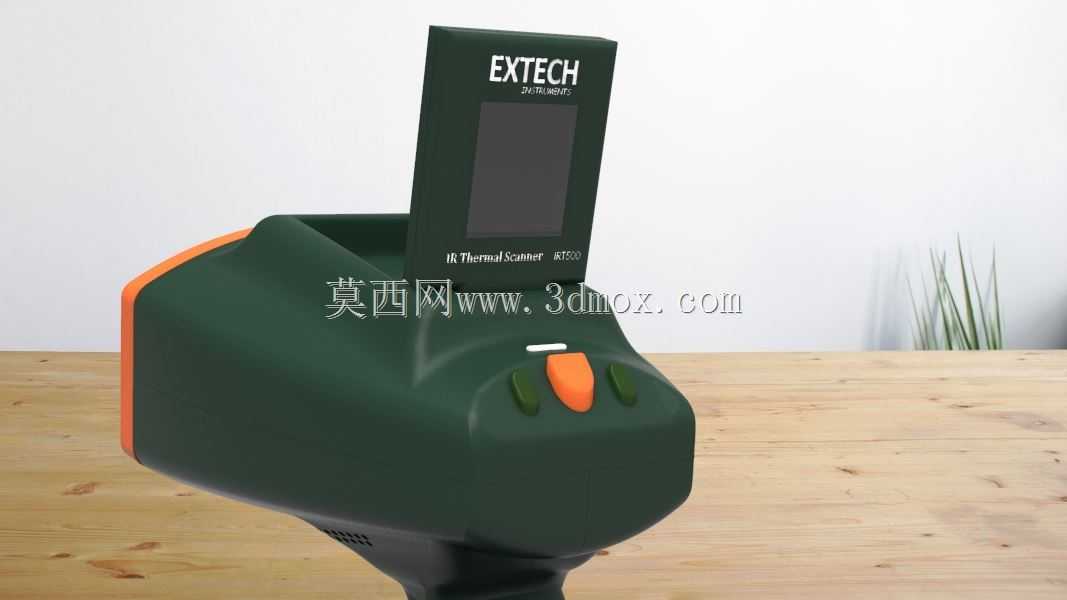

　　飞溅的水滴进入设备内部，适配工业现场多尘、偶尔有淋水的使用环境。设备顶部的显示屏安装位做了仰角处理，握持时视线稍微下移就能看清屏幕上的温度分布数据，不需要把设备收回到眼前读数，能在连续扫描过程中实时查看检测数据，提升巡检效率。手柄底部做了挂绳孔结构，可以搭配手腕挂绳使用，在高空作业或者攀爬设备时，把挂绳套在手腕上，避免设备失手坠落造成损坏或者砸伤下方人员。从内部结构布局来看，重量较大的电池模组设置在手柄内部，降低整设备的重心位置，举持时不会出现头重脚轻的情况，热成像传感器模组设置在设备前端最靠近扫描窗口的位置，减少光路传输的损耗，提升温度采集的精度，处理电路板设置在设备主体的中部区域，远离电池与传感器的发热区域，避免自身工作温度影响测温准确性。
