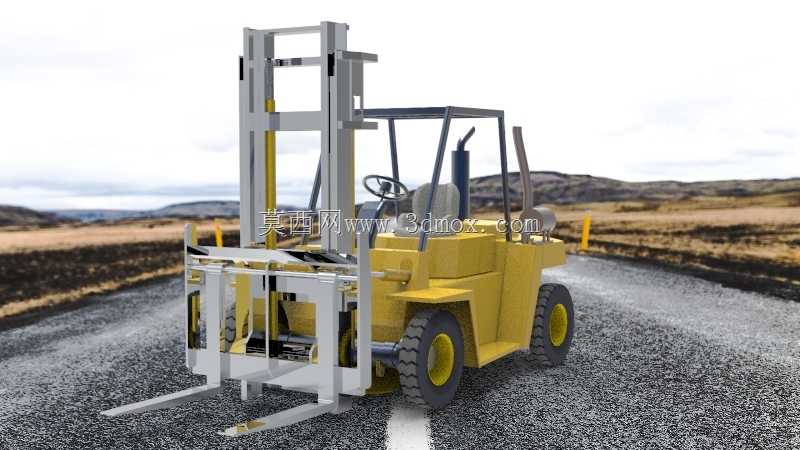

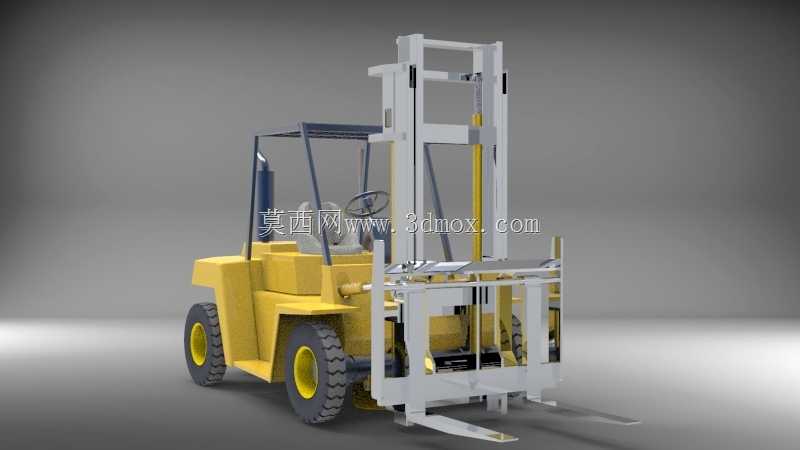

平衡重式内燃叉车精细三维结构

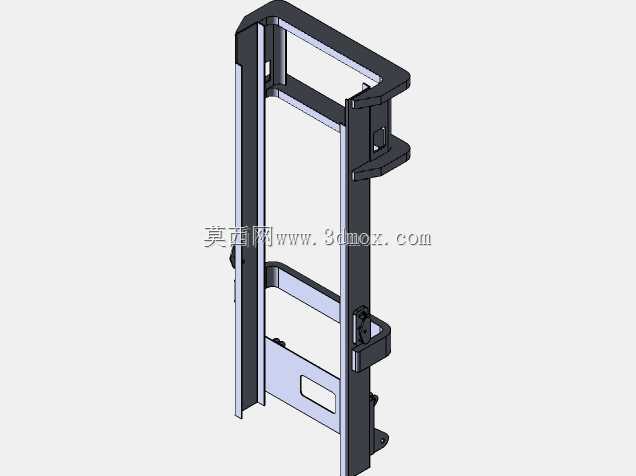

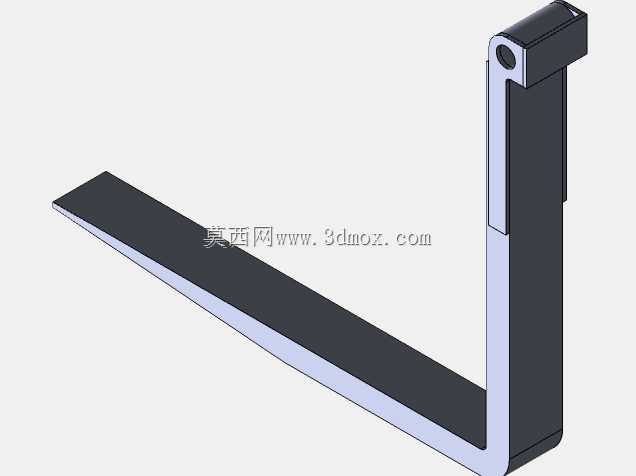

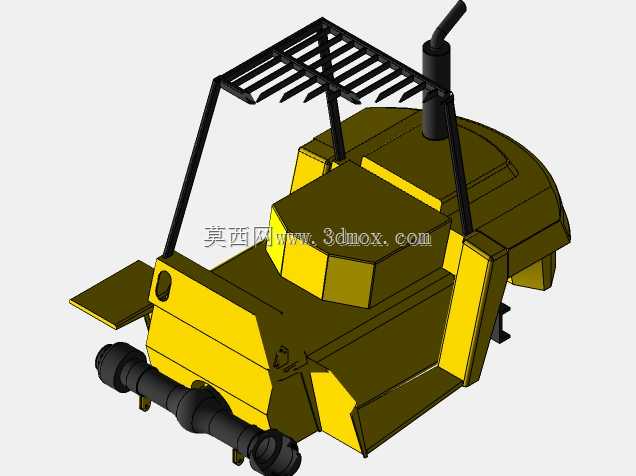

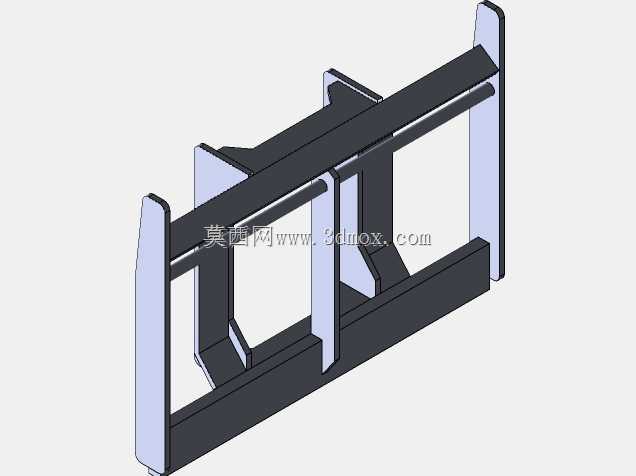

厂区重载搬运场景里，内燃叉车长期面对碎石路面颠簸、货叉偏载冲击、门架反复升降的交变载荷，很多同类型三维结构常忽略门架滚轮与槽钢导轨的配合间隙预留，落地加工后要么卡滞无法顺畅起升，要么间隙过大晃量超标，满载堆垛时的稳定性根本达不到工况要求。这套结构在门架与车架的连接铰点处，特意做了偏心衬套的可调设计，衬套偏心量控制在1.5mm范围，装配时不用反复锉修铰点孔，转动偏心衬套就能把左右门架的对称度公差调整到0.8mm以内，完全抵消焊接件的焊后变形误差，省去大量现场配修的工时。货叉架的滑架结构没有采用常见的一体式厚板切割，而是拆成了挂板、加强筋、滚轮座三个分体焊接组件，挂板选用16mm厚的Q355钢板，滚轮座单独用40Cr调质后再焊接，既避免整板切割带来的材料浪费，又能让滚轮座的耐磨性能提升三倍以上，长期受货叉横向冲击时也不会出现焊缝开裂的问题。转向桥的转向节主销处做了双重防尘密封结构，除了常规的骨架油封，还在主销上端加了一道防尘毡圈，完全适配厂区多粉尘、多铁屑的作业环境，不会因为杂质进入主销衬套导致转向沉重。护顶架的立柱与车架的连接没有采用直接焊接的方式，而是做了带止口的螺栓连接结构，止口深度5mm，既保证连接刚度，又能在护顶架受意外撞击变形时单独拆卸更换，不用整体切割车架修复。动力舱的散热格栅做了倾斜导风角度，不是垂直布置的平板结构，行驶时迎面风可以顺着倾斜角度直接吹到水箱散热片表面，比垂直格栅的散热效率提升近两成，长时间满负荷作业也不会出现水温过高的问题。轮胎的轮辋与轮毂配合面做了0.2mm的过盈配合设计，同时预留了三个拆卸螺纹孔，维修换胎时不用蛮力撬砸轮辋，拧入拆卸螺栓就能平稳顶出轮辋，避免配合面被撬伤导致后续轮胎动平衡超标。
