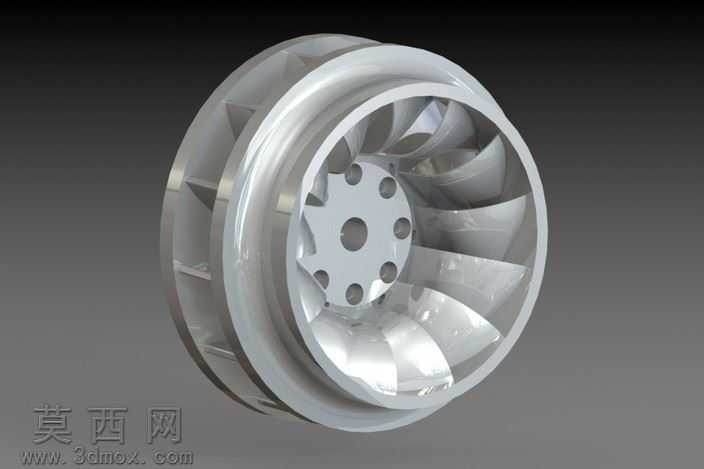

离心式流体机械叶轮转子三维结构设计

本作品为离心式流体机械配套的叶轮转子三维建模成果，建模过程严格遵循流体机械转子的动力学设计逻辑，首先以回转体基础特征搭建叶轮的整体轮廓框架，精准匹配轮盘、轮盖的同轴度公差要求，保证转子高速运转时的动平衡基础性能。建模阶段采用参数化草图绘制轮盘中心的安装定位孔组，中心主定位孔与周边均匀分布的连接孔严格按照圆周阵列规则排布，孔位间距、孔径尺寸均经过同轴度校验，确保后续与动力输出轴的装配适配性。叶片部分采用空间扭曲曲面建模方式，根据流体流动轨迹设计叶片的入口安装角与出口安放角，每一片叶片都通过曲面放样、加厚特征生成实体，再通过圆周整列完成所有叶片的均匀排布，叶片与轮盘、轮盖的衔接位置做了平滑过渡处理，避免应力集中与流体流动死区的出现。渲染阶段赋予模型金属抛光材质，模拟不锈钢或铝合金精密铸造后的表面质感，通过环境光反射效果凸显叶片曲面的流畅弧度与轮盘的加工精度，材质参数调整时重点强化金属表面的高光反射与细微磨砂质感，还原真实机械零件的视觉效果。结构设计上充分考虑转子的运转工况，轮盘的厚度从中心向边缘做渐变减薄处理，既保证中心安装区域的结构强度，又降低转子整体的转动惯量，叶片的厚度从根部到前缘做渐变收窄，在保证结构刚性的同时优化流体过流效率。整个建模过程全程校验特征的几何连续性，所有曲面衔接处均达到G2连续标准，不存在破面、重叠面等几何错误，可直接导入仿真软件开展流场分析、结构强度校核与动平衡仿真计算，也可直接用于后续的数控加工编程、铸造模具设计等生产环节，模型的参数化特征支持后续根据不同的流量、压头工况参数快速调整叶片角度、轮盘直径等核心尺寸，适配风机、水泵、压缩机等不同类型离心式流体机械的转子设计需求。
