回转式多工位瓶装饮品标签去除机头

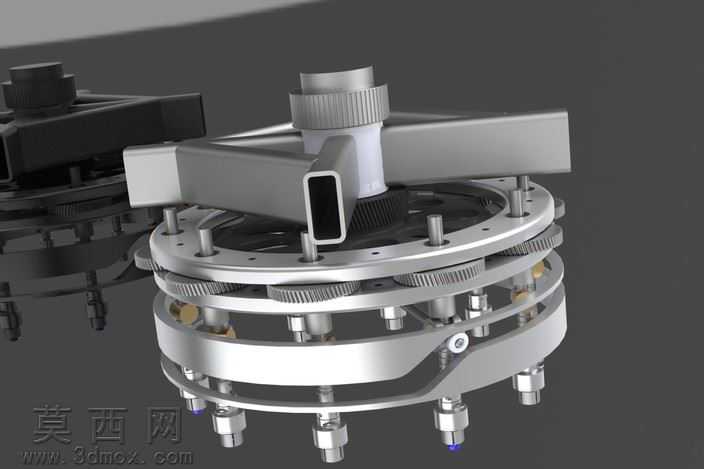

本作品为面向瓶装饮品标签去除工序设计的回转式多工位作业机头三维模型，整体采用SolidWorks完成全参数化建模，建模过程严格遵循机械加工装配公差要求，所有零件均按实际生产工艺完成特征构建，未使用非参数化的碎面拼接，可直接导出工程图用于生产参考。模型渲染阶段采用金属材质分层赋色方案，主体承载转盘、安装支架采用磨砂铝合金材质，调整粗糙度参数至0.35、金属度0.9，还原工业铝合金零件的哑光金属质感；传动齿轮组、紧固件采用抛光不锈钢材质，设置金属度0.95、粗糙度0.1，添加细微环境反射效果，凸显精密传动件的加工精度；顶部调节旋钮采用滚花塑料与金属嵌件组合材质，分别赋予防滑纹理塑料与镀铬金属材质参数，还原操作件的真实触感。结构设计上采用多层同轴回转布局，最上层为方形型材焊接的安装固定架，预留标准设备安装接口，可直接适配现有饮品加工生产线的架体；中间层为行星齿轮传动组，通过中心主动轮带动周向均匀分布的多个从动工位齿轮，实现单动力输入下的多工位同步回转，传动比经过精准计算，保证各工位转速与生产线输送速度匹配；下层为周向均匀排布的作业执行头，每个执行头配备独立的高度调节结构与快换接头，可根据不同瓶型的高度、直径参数快速调整作业位置，适配多种规格的可回收瓶装饮品处理需求。设计思路围绕可回收玻璃瓶标签去除的实际生产痛点展开，针对传统单工位去除设备效率低、适配性差的问题，采用多工位回转式连续作业结构，在同一回转周期内可完成多瓶的标签刮除作业，大幅提升单线处理效率；所有传动部件均设置密封防护结构，避免作业过程中产生的标签碎屑进入传动缝隙造成卡滞，快换式作业头设计可在10分钟内完成磨损部件的更换，降低设备维护停机时间；整体结构经过运动仿真验证，各部件运动过程无干涉，齿轮啮合间隙控制在0.02mm以内，保证高速回转下的运行稳定性，可直接作为饮品回收处理生产线的核心作业部件参考。
