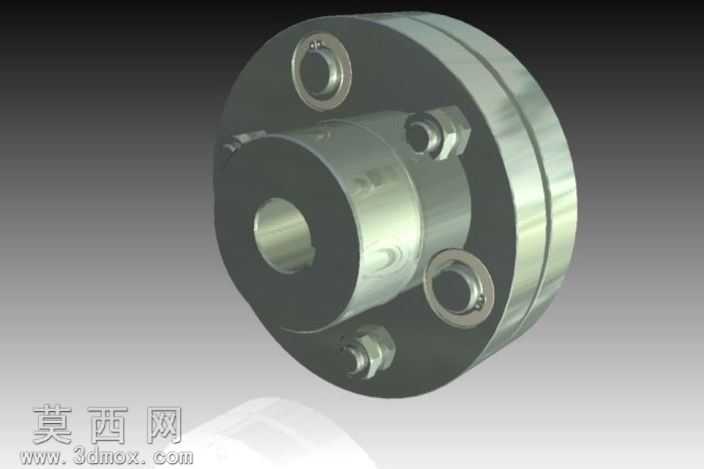

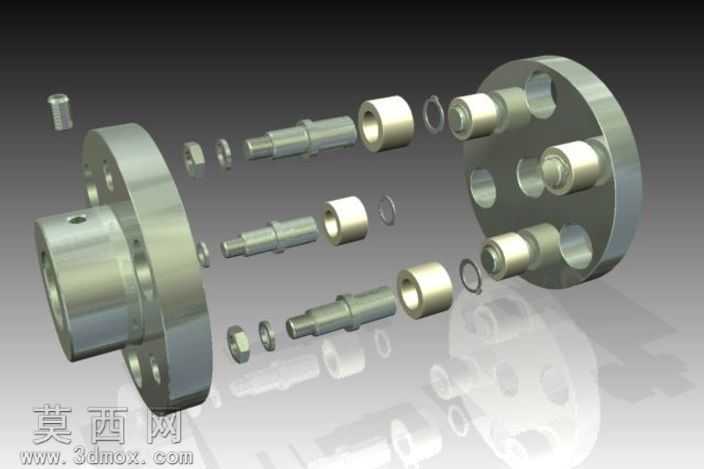

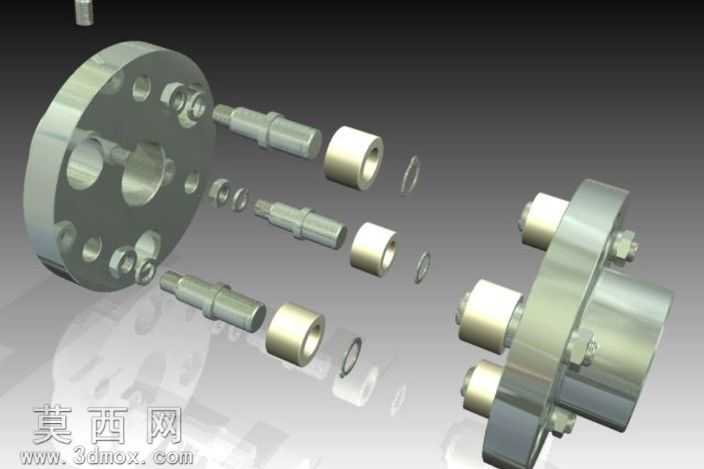

本作品为离合器轴装配组件的三维建模设计成果,建模过程严格遵循机械设计规范,先完成各单体零件的参数化建模,再按照实际装配约束关系完成整体装配搭建。建模阶段首先梳理离合器轴的功能需求:该组件用于传动系统中实现动力的接合与断开传递,需保证同轴度、连接强度与拆装便利性,因此先对核心的轴类零件进行建模,按照阶梯轴的设计逻辑,依次绘制各轴段的直径、长度参数,预留出衬套、连接件的安装定位轴肩,保证各配合段的公差基准统一。随后完成法兰连接盘的建模,按照圆周均布的连接孔位设计要求,绘制盘体的安装孔、定位销孔与中心轴孔,保证孔位的位置度符合装配要求,再依次完成衬套、隔套、连接销、密封环等附属零件的建模,每个零件的尺寸均与对应配合位置做参数关联,避免出现装配干涉。材质与渲染阶段,针对金属零件的特性,为钢制轴类、法兰盘零件赋予哑光合金钢材质,调整材质的粗糙度、金属度参数还原机加工金属表面的质感,为衬套类零件赋予铜合金材质,区分不同零件的材质属性,渲染时采用三点布光方案,主光源提供主要照明凸显零件轮廓,辅光源消除暗部死黑,环境光补充整体环境反射,让金属表面的反光自然真实,同时采用爆炸视图的呈现方式,将各装配零件沿装配轴向拆分排布,清晰展示每个零件的安装位置与装配顺序,让观看者可以直观理解组件的装配逻辑。结构设计上,该离合器轴组件采用法兰盘配合多组周向布置的连接销实现扭矩传递,轴段上的衬套起到耐磨、定位的作用,隔套用于调整各零件的轴向间隙,密封环用于阻挡润滑脂泄漏与外界杂质进入,整体结构兼顾传动可靠性与拆装维护的便利性,各零件的配合公差按照基孔制配合要求设置,保证转动顺畅无卡滞,连接部位的强度经过校核满足额定传动扭矩下的使用需求,整体建模过程特征树清晰有序,参数可编辑调整,可直接用于后续的工程图导出、装配模拟与结构优化参考。
- 全部评论(0)
- 模板大小 2.17 MB
- 售价 10金币
- 浏览次数
- 系统要求 效果图,其它,Autodesk Inventor2010,STEP/IGES,
- 软件分类 通用机械零部件
