激光设备用十字旋钮式按钮操作部件

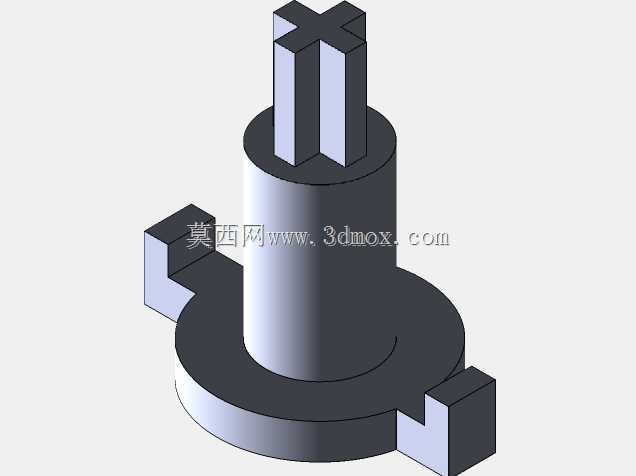

这类操作部件主要适配激光加工类手持或台式设备的操作端，是设备人机交互环节里直接承接操作人员按动、旋转操作指令的核心接触件，日常使用中需要频繁承受手指施加的轴向按压力与小角度周向扭转力，因此结构设计上优先考虑操作的防滑性、对位准确性以及长期往复动作的结构耐用性。从结构布局来看，部件顶端采用十字凸台造型，并非随意设计的装饰结构，一方面是为了在操作人员盲操作时，通过触感快速识别按钮的操作方位，避免戴防护手套操作时出现打滑、按偏的情况，另一方面十字结构的凸起棱边也能增加手指接触时的摩擦力，即便手上沾有少量加工产生的粉尘、切削液残留，也能稳定传递操作力，不会出现操作滑脱的问题。中间的圆柱段是部件的主体支撑结构，直径尺寸需要匹配设备面板上的安装开孔公差，安装时圆柱段穿过面板预留的安装孔，底部的圆盘结构作为轴向限位面，贴合面板内侧的安装基准面，限制按钮被按动时的轴向行程上限，避免按动力度过大导致内部微动开关被压损。底部圆盘周向伸出的三个带缺口的凸耳，是周向防转定位结构，安装时这三个凸耳会卡入面板内侧对应的定位槽内，确保按钮在被旋转操作时不会跟转，始终保持十字操作端的方位与设备标识的操作方向对齐，不会因为长期使用出现方位偏移导致操作误判。设计过程中需要严格控制各段的同轴度公差，顶端十字凸台与中间圆柱、底部圆盘的同轴度偏差需要控制在0.05mm以内，否则按钮在安装后会出现卡滞、按动不畅的问题，影响操作手感。底部凸耳的缺口尺寸需要和设备内部的卡扣结构匹配，确保安装后按钮不会因为设备移动、操作震动出现松脱，同时也方便后期维护时快速拆卸更换，不需要额外使用紧固件固定，减少装配工序。这类部件的材质一般选用耐磨工程塑料，既能够保证足够的结构强度承受频繁的操作力，也能起到一定的绝缘作用，避免设备表面的静电通过操作部件传递到操作人员手上，同时塑料材质的自润滑特性也能减少按钮往复动作时与安装孔壁的摩擦阻力，提升操作的顺畅度。在实际选型适配时，需要重点核对底部圆盘的外径尺寸，确保其能够完全覆盖面板安装孔的边缘，不会出现缝隙导致加工粉尘进入设备内部，同时也要确认轴向总长度，保证按钮按动到行程下限的时候，能够可靠触发内部的开关元件，不会出现空行程过大、触发不灵敏的问题。
