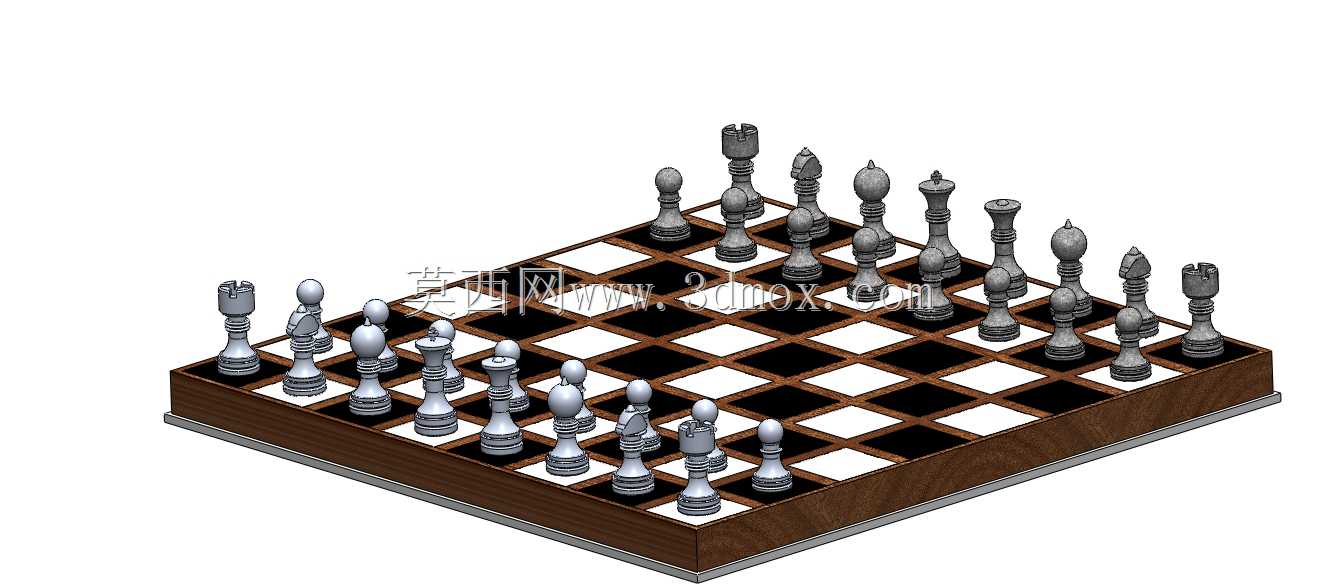

实木边框国际象棋套装精细三维结构

这套国际象棋三维结构在设计时，首先兼顾了日常休闲对弈、商务空间陈设、文创产品打样三类核心应用场景，没有采用廉价一体式注塑的简化结构，而是拆分了棋盘本体、黑白格贴面、金属包边、全套棋子四个独立模块，每个模块都预留了实际生产的装配公差，完全可以直接对接手板打样或者小批量定制生产。棋盘主体采用深色实木框架结构，框架边缘做了45度拼角处理，拼缝位置预留0.15mm的胶装余量，框架内侧的棋盘格安装槽深度控制在2mm，黑白格采用交替镶嵌的结构，格面与框架上表面保持齐平，避免棋子放置时出现倾斜卡顿的问题；棋盘外围的金属装饰包边采用嵌入式安装结构，包边截面为L型，卡入框架预设的卡槽后无需额外打钉，既保证外观整体性，也避免长期使用后包边起翘脱落。全套32枚棋子严格遵循国际棋联的标准比例设计，每类棋子的底座直径、整体高度都匹配棋盘单格的尺寸边界，单格边长设计为50mm时，王的高度控制在95mm，兵的高度控制在45mm，所有棋子底座都做了微弧倒角，既减少和棋盘格面的摩擦阻力，移动棋子时不会刮花格面贴面，也能保证棋子放置时的稳定性，即使棋盘有轻微倾斜也不会出现棋子倾倒的问题。棋子本身的造型细节没有做过度简化，比如骑士的马头轮廓、王后的冠部纹理、国王的十字顶饰都保留了足够的曲面细节，同时做了壁厚均匀化处理，如果采用金属压铸或者树脂翻模生产，不会出现局部壁厚差过大导致的缩孔变形问题；棋子内部可以根据使用需求选择添加配重块的空腔结构，配重腔预留直径20mm、深度15mm的安装空间，用户可以自行添加铅块或者钢柱调整棋子手感，配重腔底部用同材质底盖封合，不会破坏外观整体性。从安装边界来看，整套棋盘的外部长宽尺寸控制在480mm*480mm，框架厚度为25mm，放置在常规书桌、茶几上时不会占用过多桌面空间，底部预留了四个直径20mm、厚度3mm的防滑脚垫安装位，脚垫采用软质橡胶材质，既可以避免棋盘滑动，也能防止棋盘底部刮伤家具漆面。在结构验证层面，这套模型已经完成了装配干涉检查，所有棋子放置在棋盘格中心时，相邻棋子之间保留至少8mm的间隙，对弈移动时不会出现相邻棋子磕碰的问题，棋盘框架的边角做了R3的圆角处理，避免日常使用时尖锐边角磕碰伤人，不管是作为家用休闲棋具，还是作为高端商务礼品的结构原型，都能满足实际使用的结构强度与外观要求。
