罗技鼠标替换用PC滚轮轴结构设计

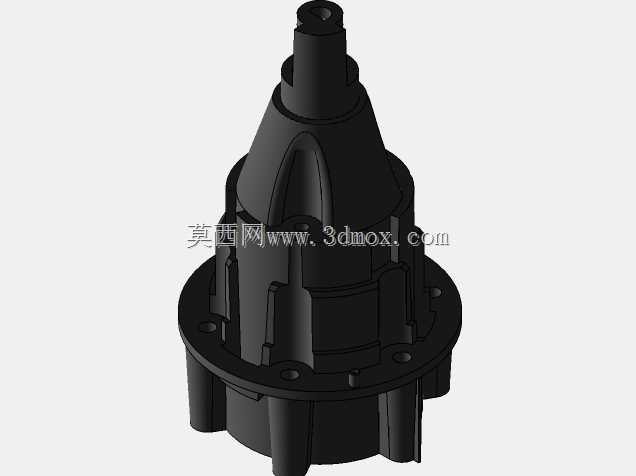

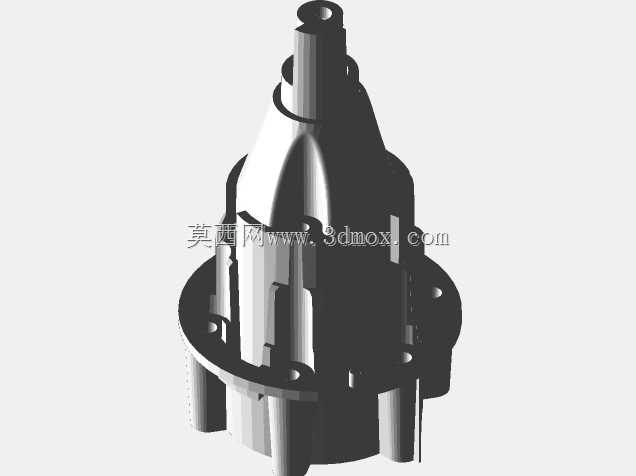

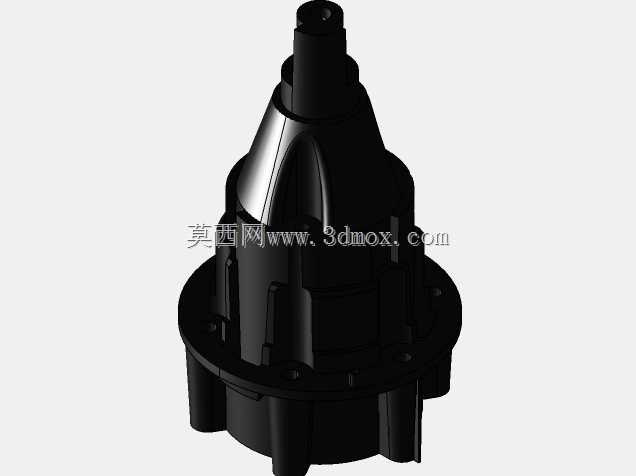

这款滚轮轴是针对罗技系列PC鼠标滚轮组件开发的替换用传动支撑零件，日常办公、电竞外设维修场景中，鼠标滚轮经过数十万次滚动按压后，原有轴体容易出现磨损松旷、转动卡滞甚至断裂的问题，该零件可直接替换原有失效轴体，恢复鼠标滚轮的正常操作手感与功能。从结构设计来看，轴体采用分段式阶梯轴构型，底部带法兰安装盘，盘面上均匀分布多个安装定位孔，可直接卡入鼠标内部的滚轮安装基座，无需额外修改原有鼠标壳体的安装位，适配原有装配公差。轴身上部的锥段结构是为了匹配滚轮内孔的锥面定位设计，保证滚轮安装后无径向窜动，顶端的小孔用于穿装滚轮的限位卡簧，防止滚轮在快速滚动过程中从轴体上脱出。轴身中段的多道加强筋结构，一方面是为了提升轴体的抗扭、抗弯强度，抵消滚轮滚动时产生的侧向力矩，避免长期使用后轴体出现弯曲变形；另一方面筋位之间的凹槽可预留润滑脂存储空间，降低轴体与滚轮内孔之间的转动摩擦阻力，延长零件使用寿命。安装边界上，底部法兰盘的外径与鼠标基座的安装沉孔尺寸完全匹配，安装后法兰盘面与基座表面贴合，轴向定位精度控制在0.1mm以内，不会出现轴体上下窜动的问题；轴体总高度适配鼠标上盖与基座之间的内部空间，安装滚轮后不会与上盖的滚轮开槽边缘发生干涉，滚轮转动时的外露高度符合原有鼠标的人体工学设计，手指拨动滚轮的行程与触感和原厂零件保持一致。设计过程中充分考虑了注塑成型的工艺性，所有转角处均做了圆角过渡，避免应力集中导致的零件开裂，拔模斜度控制在1.5度，保证注塑生产时可顺利脱模，尺寸一致性稳定。实际装配时，只需将原有失效轴体从基座上拆下，清理安装位的残留碎屑与老化润滑脂，将该轴体的法兰盘对准安装孔位压入，再依次装回滚轮、卡簧与回弹弹片即可完成维修，整个替换过程无需专用工具，普通用户也可快速操作。轴体的转动配合面粗糙度控制在Ra1.6，保证滚轮转动顺滑无卡顿，按压滚轮触发中键功能时，轴体可承受垂直方向的按压力，不会出现偏斜导致的中键触发失效问题。
