雅马哈TRX850整流稳压器结构设计

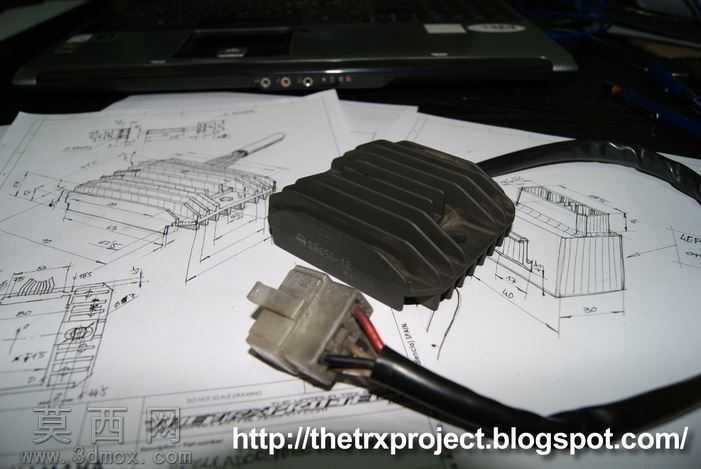

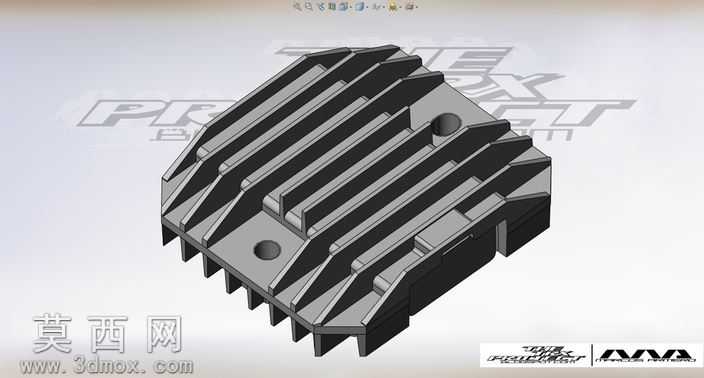

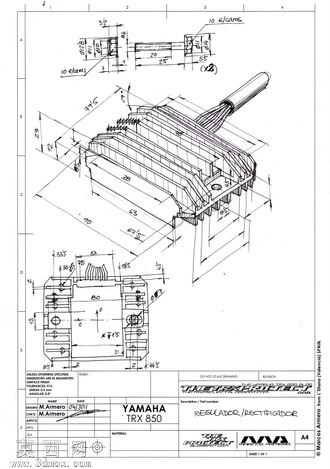

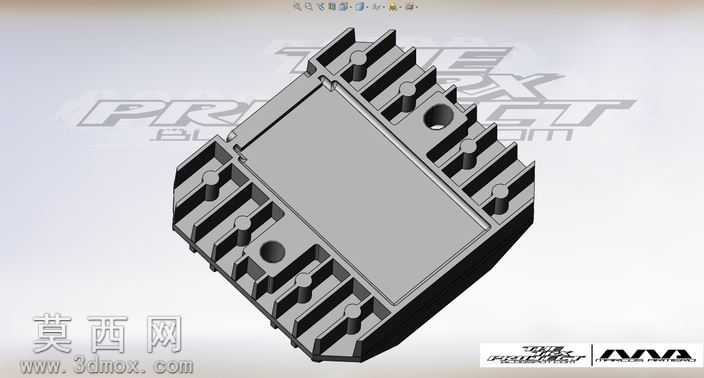

本作品为雅马哈TRX850车型配套的整流稳压器三维结构设计，建模阶段以实装适配需求为核心基准，首先梳理整流稳压器的核心功能逻辑：作为摩托车电路系统的核心稳压整流部件，既要完成交流电向直流电的转换输出，又要承担工作过程中的热量散逸职责，因此整体结构围绕功能实现与散热需求展开设计。外观主体采用一体化压铸铝壳体的造型思路，壳体表面设计多道平行排布的纵向散热鳍片，鳍片采用等间距渐变厚度设计，根部厚度大于端部厚度，既保证鳍片与壳体主体的连接结构强度，避免生产脱模或使用过程中出现鳍片断裂问题，又能最大化拓展散热接触面积，让器件工作时产生的热量可以通过鳍片快速传导到外部空气中，避免内部电路元件因积热出现性能衰减或损坏。壳体上预留两个对称分布的圆形安装定位孔，孔位尺寸与安装位的固定螺栓规格完全匹配，安装孔周边做局部加厚处理，提升安装点位的结构强度，避免长期使用中受车辆震动影响出现安装孔开裂、固定松动的问题。壳体侧边设计错落的卡接与走线结构，适配内部整流电路板的固定限位，同时为外接线路留出规整的走线空间，避免线路挤压弯折造成的接触不良问题。建模过程中对壳体的所有棱角都做了圆角过渡处理，既符合金属压铸件的生产工艺要求，避免锐边在装配过程中划伤操作人员或损坏线路绝缘层，也能优化壳体的应力分布，降低车辆行驶过程中持续震动带来的应力集中风险。渲染阶段采用哑光磨砂金属材质模拟压铸铝壳体的真实质感，还原金属壳体表面细微的颗粒纹理，光影处理上突出散热鳍片之间的明暗层次，清晰展现每一道鳍片的结构形态与排布间距，让整体结构的细节呈现更加直观。整体设计兼顾了器件的电气功能实现、散热性能需求、安装适配性与量产工艺可行性，结构紧凑合理，完全匹配TRX850车型的安装空间与电路性能要求，能够在摩托车复杂的行驶工况下保持稳定的工作状态。
