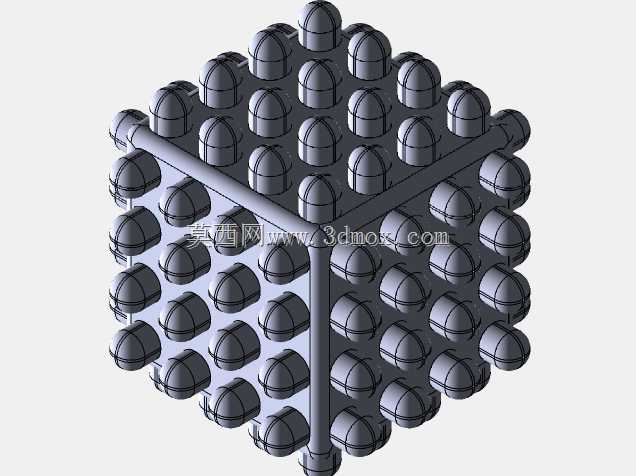

带半球凸点阵列的立方体创意结构件

这款带半球凸点阵列的立方体结构，在日常工业场景中可作为触觉标定基准块、3D打印工艺验证件、教具演示模型使用，也可作为防滑支撑垫块适配小型工装的台面定位需求。从设计思路来看，整体以正六面体为基体框架，六个外表面均采用等间距半球凸点阵列布局，相邻凸点的中心距保持一致，凸点球面半径与基体棱边的倒角尺寸做了匹配设计，避免棱边应力集中的同时，也保证了各个面的触感一致性。基体内部采用空心框架结构，而非实心块体，在保证整体结构刚性的前提下大幅降低了整体重量，框架的筋板厚度与凸点的根部厚度保持等强设计，避免打印或者机加工过程中出现薄壁变形、凸点根部断裂的问题。从安装边界来看，立方体的六个面结构完全对称，无需区分安装方向，可直接放置于平面台面上使用，若需要固定安装，可在任意面的凸点间隙处加工安装孔，不会破坏凸点阵列的完整性，整体外形的尺寸公差可根据使用场景调整，作为标定块使用时可将凸点的球面轮廓度、相邻凸点的位置度控制在较高精度等级，作为普通防滑垫块使用时可适当放宽公差要求降低加工成本。在实际使用过程中，表面的半球凸点能够有效增大接触摩擦力，作为支撑件使用时可避免被支撑物件出现滑移，作为触觉演示件时，均匀分布的凸点能够提供稳定的触觉反馈，帮助使用者感知阵列间距的差异。设计过程中特意将凸点与基体的结合处做了小圆弧过渡，避免直角衔接带来的应力集中问题，不管是采用FDM3D打印、光固化打印还是传统铣削加工，都能顺利成型，不会出现支撑难以去除、加工颤纹的问题。框架式的内部结构也为后续的功能拓展预留了空间，可在内部空腔填充配重块调整整体重量，也可嵌入传感器、磁块等功能元件，拓展作为定位磁吸座、传感标定块的使用场景。
