轻型竞赛类固定翼飞机结构设计方案

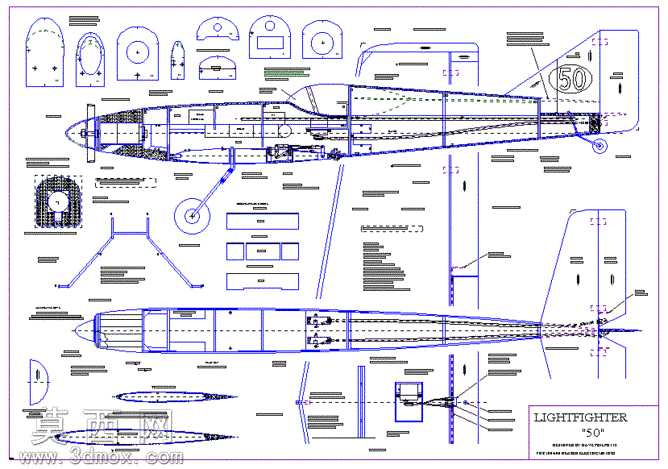

本作品为轻型固定翼竞赛类飞机的全套结构设计方案，建模阶段围绕轻量化与气动性能平衡的核心思路展开，首先依据低速固定翼飞行器的气动特性确定整体布局：采用前置螺旋桨拉力布局、平直下单翼搭配常规尾翼构型，在三维建模过程中先搭建机身纵向主梁的基准骨架，以机身对称面为基准绘制纵向站位参考线，依次定位前起落架安装位、主翼对接框、尾翼支撑段、尾轮安装座的关键坐标，确保整机重心落在主翼气动焦点前方的合理区间，满足飞行稳定性要求。机身结构建模采用半硬壳式设计逻辑，将机身拆解为前部动力舱、中部设备舱、尾部尾撑段三个分段，动力舱预留发动机安装座与油箱固定位，舱壁设计有散热通风的开孔结构，表面蒙皮采用轻量化曲面建模，保证曲面顺滑无突兀折角，降低飞行过程中的空气阻力；中部设备舱预留遥控接收机、舵机、电池的安装空间，框板上设计有走线槽与设备固定孔位，主翼与机身的对接处设计有快拆式插接结构，方便组装与运输维护；尾部尾撑段采用渐变收窄的曲面造型，在保证结构强度的前提下尽可能缩减横截面积，降低尾部阻力。机翼建模阶段采用平凸翼型，绘制翼肋的排列定位线，每片机翼设计有主梁与前后辅梁支撑结构，翼尖做切尖处理降低诱导阻力，副翼舵面设计有独立的转动轴位，预留舵机摇臂的活动空间；尾翼部分分为垂直尾翼与水平尾翼，垂直尾翼上设计有方向舵转轴，水平尾翼设计有升降舵的活动间隙，所有舵面的转动角度范围都在建模时做了运动仿真校验，避免出现舵面偏转时与机身、尾撑结构干涉的问题。配套的零件拆解视图将整机所有加工零件逐一展开排布，标注了每个零件的外形轮廓与安装位置，包括机身隔框、翼肋、蒙皮裁切件、起落架支架、轮组安装件、整流罩等全部加工所需的构件，材质设定上机身框架与翼肋采用轻质航空层板材质，表面蒙皮采用热缩薄膜材质，起落架采用弹性钢丝材质，整流罩采用轻质注塑材质，在保证整机结构强度满足飞行受力要求的前提下，最大限度控制整机重量，适配轻型动力系统的拉力输出，整体建模过程严格遵循航模制作的工艺逻辑，所有零件的拼接公差都做了预留设计，可直接用于指导实物制作与组装调试。
