阿尔法型斯特林动力装置三维结构设计

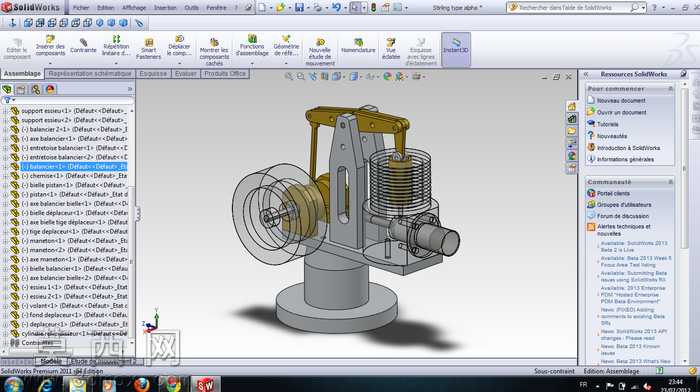

本作品为阿尔法构型斯特林动力装置的三维参数化建模成果，建模过程依托三维机械设计软件完成，整体采用自底向上的装配设计思路，先逐一完成各独立零部件的特征建模，再按照实际装配约束关系完成整机组合，完整还原了该类外燃动力装置的机械结构与运动逻辑。建模阶段针对不同功能部件匹配了对应的材质表现：气缸与活塞组件采用金属磨砂质感的合金材质，还原热交换部件的金属导热属性；传动连杆、飞轮支架采用铸铁哑光材质，体现支撑结构的厚重稳定感；飞轮轮盘做了抛光金属面与哑光轮毂的材质区分，传动齿轮部分还原了齿面的加工纹理，底座部分采用稳重的深灰金属材质，不同部件的材质区分清晰，既保证了视觉辨识度，也符合实际工业产品的材质应用逻辑。结构设计上完整复现了阿尔法型斯特林发动机的双缸独立布置特征，热腔气缸与冷腔气缸分置配合，通过曲柄连杆机构连接飞轮组件，配气活塞与动力活塞的运动相位差通过连杆长度、曲柄偏心距的参数化设置精准控制，保证运动仿真过程中机构无干涉、运动轨迹符合热力学循环要求。整机的支撑立柱、连接支架都做了合理的圆角与加强筋结构设计，既符合机械加工的工艺要求，也保证了结构强度的合理性。建模过程中对所有配合面做了公差适配的细节处理，活塞与气缸壁的间隙、连杆铰接处的转动副间隙都按照实际装配要求预留，所有螺纹孔、定位销孔的特征都完整保留，可直接用于后续的工程图导出、运动仿真模拟以及3D打印验证。渲染阶段采用软件内置的工作室光照环境，通过柔和的漫反射光照突出各部件的结构轮廓，阴影效果自然柔和，既清晰展示了整机的装配关系，也直观呈现了各部件的形态特征，完整展现了该款斯特林动力装置精巧的机械结构与经典的外燃机设计逻辑。
