单缸小型内燃机动力结构三维建模作品

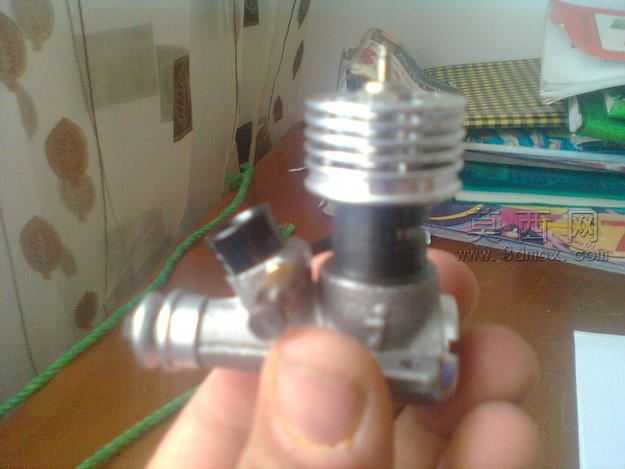

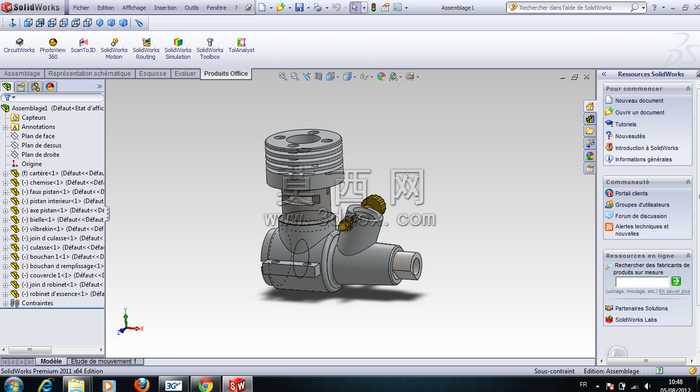

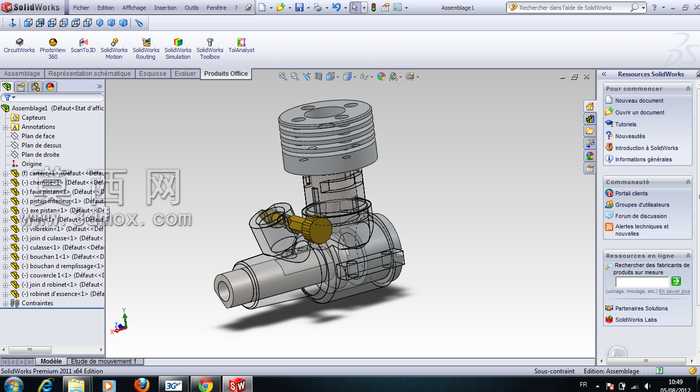

本作品为单缸小型内燃机的三维参数化建模成果，建模过程依托三维设计软件完成全流程结构搭建，从核心运动构件到附属连接结构均按照真实小型内燃机的尺寸比例进行还原，整体建模逻辑遵循内燃机实际工作的结构逻辑展开。建模初期先完成核心运动组件的搭建：首先构建气缸主体结构，对气缸外壁的散热鳍片做等距阵列处理，保证散热结构的规整性与真实感，气缸顶部的燃烧室端面预留了对应安装孔位，还原真实气缸的装配接口特征；随后完成活塞构件的建模，活塞与气缸内壁做间隙配合的参数设定，活塞销孔的位置与尺寸严格匹配连杆小头的装配尺寸，保证后续运动仿真的结构合理性。接下来完成曲柄连杆机构的建模，对曲轴的偏心轴颈、平衡配重块做一体化结构设计，平衡块的轮廓做平滑过渡处理，避免应力集中的结构缺陷，连杆大头与曲轴轴颈的配合面做同轴度约束，连杆小头与活塞销的连接位置添加转动副约束，为后续运动模拟预留参数接口。之后完成缸体侧置附属结构的建模，包括侧置的气门调节组件、燃油接口结构，对调节旋钮的防滑纹理做细节刻画，接口位置的连接螺纹做简化示意处理，既保证结构辨识度又控制整体模型的面数规模。材质赋予阶段，对气缸、曲轴、活塞等金属构件赋予哑光铸铁材质，调整材质的粗糙度与金属度参数，还原铸铁构件的哑光金属质感；对调节旋钮的防滑部位赋予深色橡胶材质，调整材质的反光度参数，区分橡胶与金属的视觉差异；对密封垫片部位赋予非金属密封材质，通过材质差异清晰区分不同功能的构件。整体装配过程严格按照真实内燃机的装配层级完成约束，从核心运动组件到壳体附属结构依次完成同轴、重合、平行等装配约束，保证各构件之间无干涉错位，完整还原单缸内燃机的内部结构布局与外部轮廓特征，清晰展现小型内燃机的动力传递路径与各构件的装配关系，可作为动力机械结构教学、小型动力装置设计参考的三维数字化模型使用。
