适配细径钢琴线的尼龙U形夹持构件

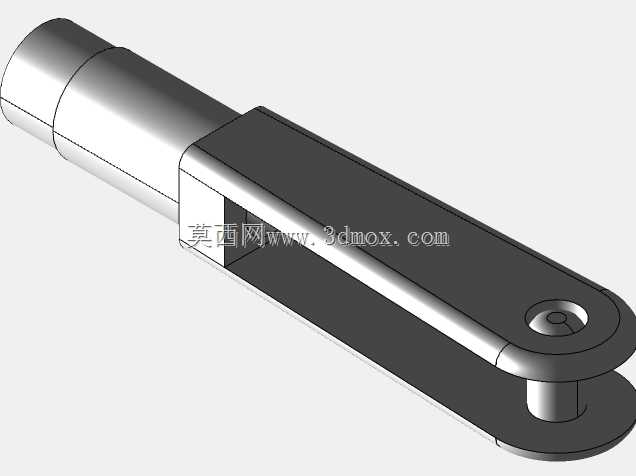

在乐器制造、精密线材张紧机构的装配场景里，这类尼龙U形夹是固定细径钢琴线的常用小构件，日常接触最多的是立式钢琴击弦机、小型弦乐器的线材限位，还有部分精密张紧试验台的线材固定工位，都需要这类不会刮伤线材表面的夹持件来完成走线固定。做这个构件的三维设计时，首先要考虑的是夹持端的开口尺寸，必须严格匹配直径不超过1.8mm的钢琴线，开口处做了圆角过渡，避免夹装时硬棱刮伤钢琴线的镀层或者本体，毕竟钢琴线本身是高碳钢材质，表面一旦有划痕很容易在张紧状态下出现应力断裂。整个构件的外形尺寸控制在20.5mm的总长度范围内，一端是圆柱状的安装柄，用来插入对应的安装基座孔位做固定，安装柄的直径和长度都做了适配常规安装孔的尺寸设计，不需要额外做转接件就能直接压入预装孔完成固定，安装边界上要注意安装孔的同轴度，避免夹装后线材走向出现偏斜。U形夹的夹臂部分做了等厚设计，尼龙材质本身有适度的弹性，夹装钢琴线时不需要额外的紧固件，靠夹臂自身的夹持力就能固定线材，同时不会夹伤高硬度的钢琴线表面，相比金属夹件，尼龙材质的阻尼性更好，钢琴线张紧振动时不会产生金属碰撞的异响，这一点在乐器应用场景里尤其重要。设计时还考虑了夹臂的开合寿命，在U形的弯折根部做了加厚的圆弧过渡，避免反复开合夹装线材时根部出现应力发白甚至断裂的情况，夹臂内侧做了细微的防滑纹理，不会因为线材长期张紧振动出现滑移走位的问题。整个构件的结构没有多余的复杂特征，建模时优先保证安装柄和U形夹持槽的同轴度，夹臂的对称度公差控制在合理范围内，避免夹装时线材偏向单侧夹臂导致夹持力不均。实际选型使用时，要确认安装基座的孔位深度和安装柄长度匹配，压入时不要用尖锐工具敲击夹臂部分，防止尼龙件出现开裂，夹装线材时要把线材完全推入U形槽的底部，保证两侧夹臂都能贴合线材表面，获得均匀的夹持力。
