多层建筑混凝土钢结构框架三维设计

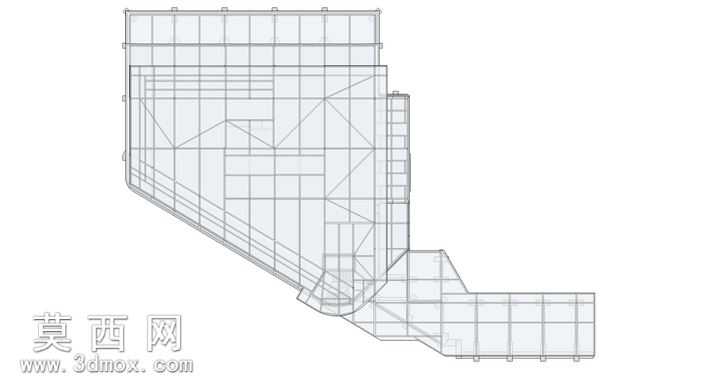

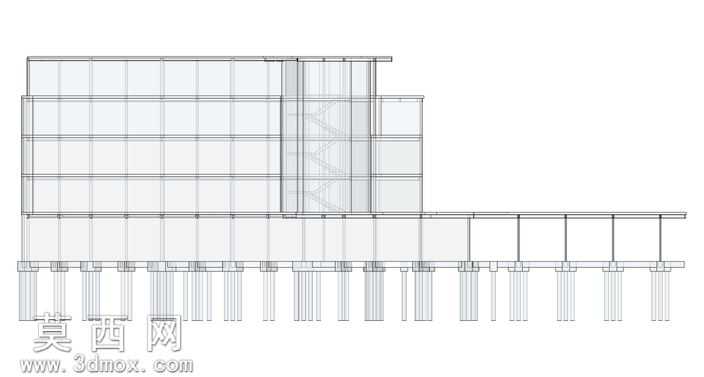

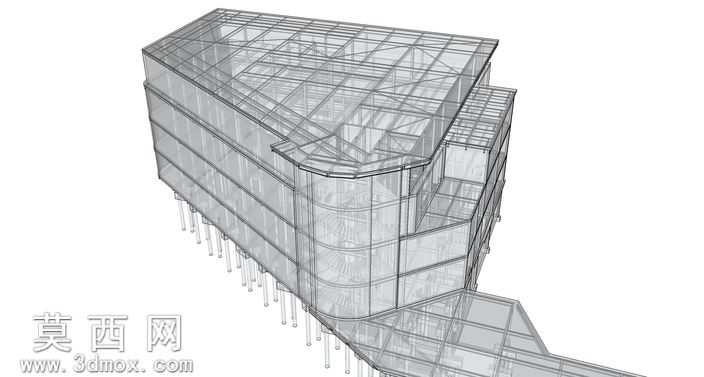

本作品采用三维建模方式完整还原多层民用建筑的混凝土与钢结构组合框架体系，建模过程中严格遵循建筑结构设计规范，对各构件的连接逻辑、受力路径进行了精准还原。建模初期先梳理建筑整体轮廓，针对建筑转角处的弧形立面做了分段拟合处理，保证外立面曲线顺滑自然，同时匹配内部框架的排布逻辑，避免出现构件错位、空间冲突的问题。模型中清晰区分了混凝土承重构件与钢结构受力构件：混凝土部分包含桩基、承台、竖向承重柱、各层楼板、核心筒墙体等构件，建模时对混凝土构件的截面尺寸、配筋预留空间、构件交接处的施工节点做了细致表达，还原了混凝土结构刚性承重的特性；钢结构部分包含屋面钢桁架、楼层间钢梁、局部悬挑结构的钢支撑、连接节点的加劲肋等构件，通过线框与实体结合的展示方式，清晰呈现钢结构构件的截面规格、连接方式、排布走向，还原钢结构轻质高强、适合大跨度悬挑布局的优势。材质设置上，针对混凝土构件赋予了清水混凝土的哑光材质，表面添加细微的浇筑纹理与色差，还原真实混凝土的质感；针对钢结构构件赋予了金属哑光材质，对焊缝位置、螺栓连接节点做了细节刻画，区分不同规格钢材的表面质感。模型整体采用半透明线框叠加实体的展示模式，既可以直观看到建筑整体的外部轮廓，也可以清晰观察内部的结构排布、构件连接关系，完整展现钢混组合结构“混凝土承担竖向承重、钢结构承担大跨度受力与悬挑荷载”的设计思路。建模过程中对各构件的空间位置做了精准对齐，对桩基入土深度、柱网排布间距、钢梁跨度、楼板厚度等参数都做了符合常规建筑设计标准的设置，完整呈现了多层钢混建筑从基础到屋面的全套结构逻辑，可用于建筑结构教学、施工方案演示、结构可视化展示等场景，帮助观者直观理解钢混组合结构的受力特点与构造细节。
