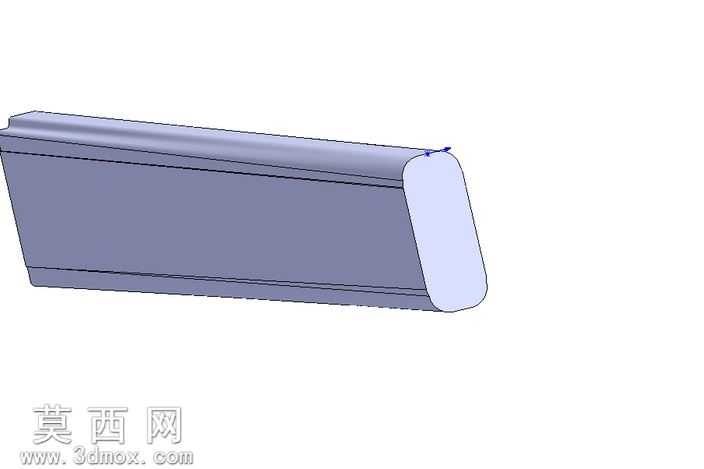

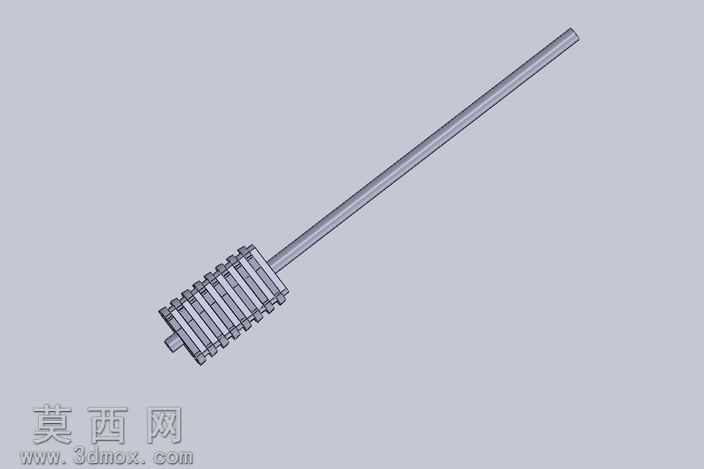

AR15弹匣井拉刀结构三维设计

本模型为适配AR15系列枪械弹匣井加工工序的专用拉刀三维结构设计，建模过程依托三维参数化设计软件完成，全程遵循金属切削刀具的设计规范与拉削加工的工艺要求。建模初始阶段先梳理拉刀的工作逻辑：拉削加工依靠刀具多齿逐层切削的特性完成工件内形或外形的精准成型，因此首先确定拉刀的整体长度、工作段与非工作段的划分比例，非工作段包含柄部、颈部、过渡锥与前导部，分别承担装夹定位、让刀避让、引导入位的功能，工作段则根据切削余量分配粗切齿、过渡齿与精切齿的齿升量、齿距与齿形参数，保证切削负荷逐层递减，最终加工尺寸满足弹匣井的装配精度要求。模型构建过程中采用参数化草图驱动特征的方式，先绘制拉刀的轴向截面轮廓，通过拉伸特征生成刀体基础实体，再针对每一圈刀齿的切削角度进行细化调整：前角根据被加工材质的切削特性设置合理数值，保证切屑顺利流出减少切削阻力，后角设置为小角度避免刀齿过快磨损，同时在齿背处设计合理的容屑槽结构，槽形采用圆弧过渡保证足够的容屑空间，避免切屑卡滞刮伤已加工表面。刀体的端部做圆角过渡处理，消除应力集中区域，提升刀具整体的结构强度，避免拉削过程中出现崩齿、断裂的失效问题。材质设定上模拟高速钢刀具的金属质感，渲染阶段赋予模型哑光金属材质，添加合理的环境光照与边缘倒角效果，清晰呈现刀体的棱线结构与各部分的尺寸比例，直观展示拉刀的整体形态与结构细节。设计过程中充分考虑拉刀的实际使用场景，前导部的尺寸与工件预制孔尺寸做适配公差设计，保证拉刀进入工件时的同轴度，后导部在拉削终了阶段承托刀具，避免刀齿退出时刮伤已加工表面，各段之间的过渡位置做平滑处理，减少应力集中点。整体模型结构完整，各部分特征清晰，可直接用于拉削工艺的模拟验证、刀具加工生产的图纸参考，也可作为机械加工刀具设计的教学案例使用，帮助理解拉刀的结构设计逻辑与拉削加工的工艺原理。
