多吨位水平起重钳吊装工具结构

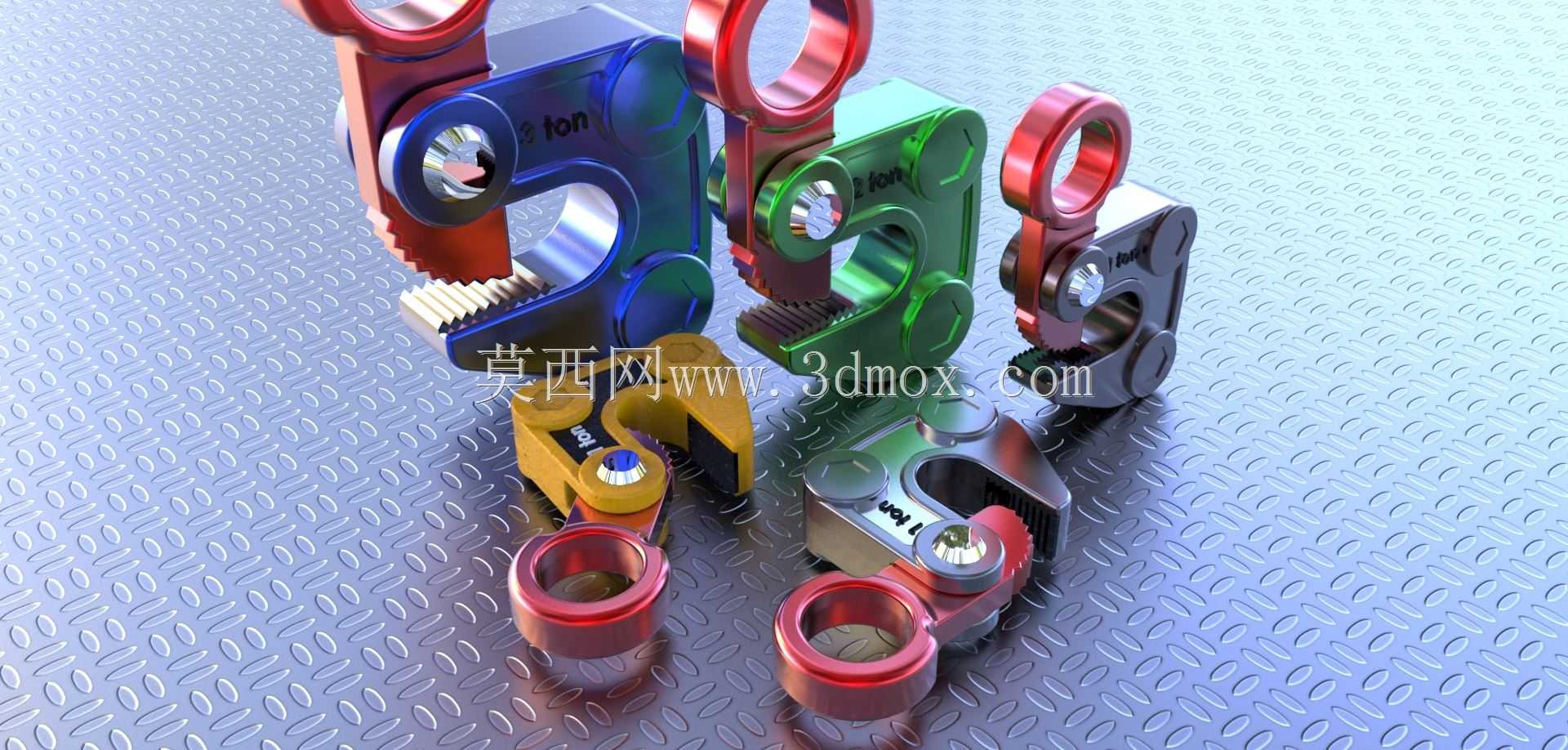

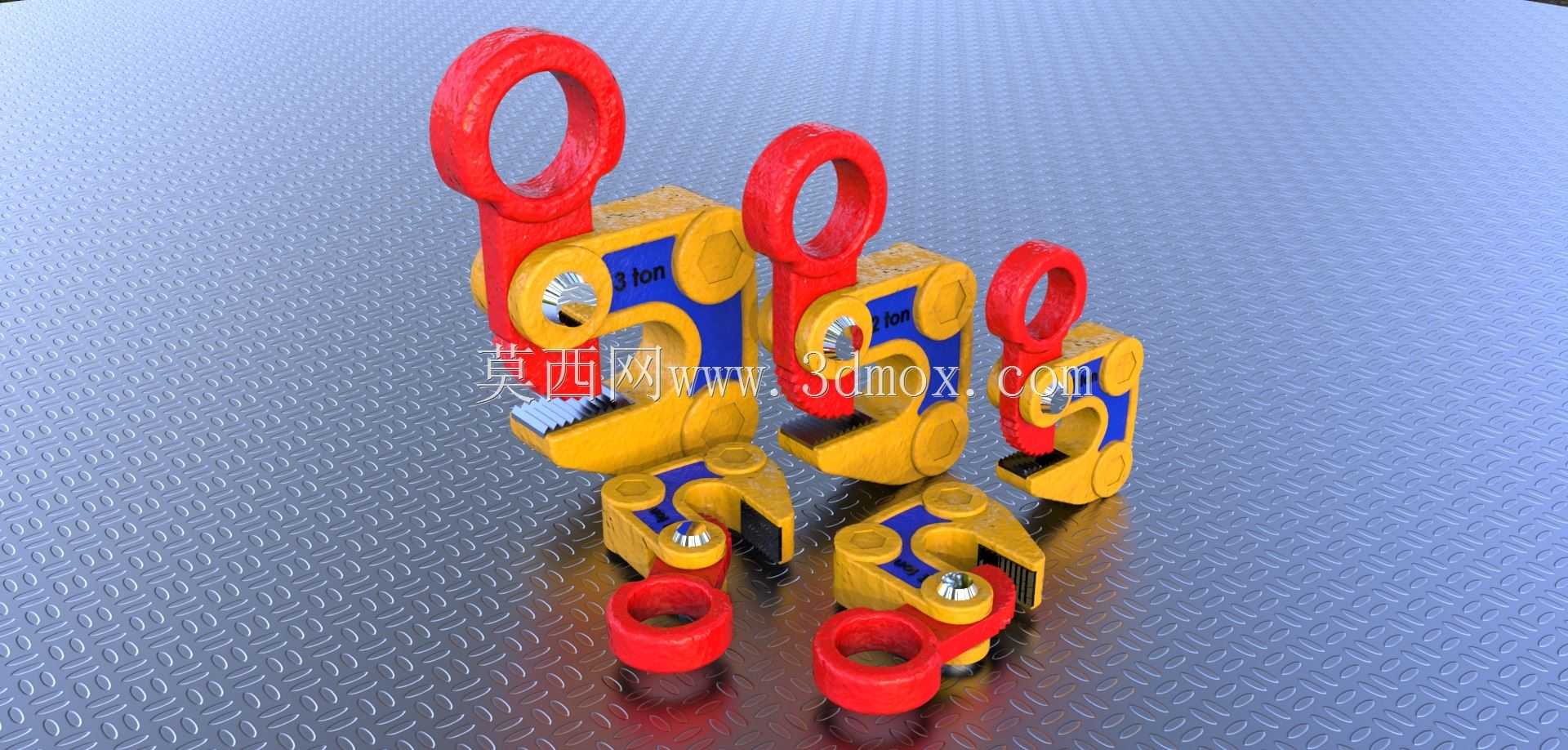

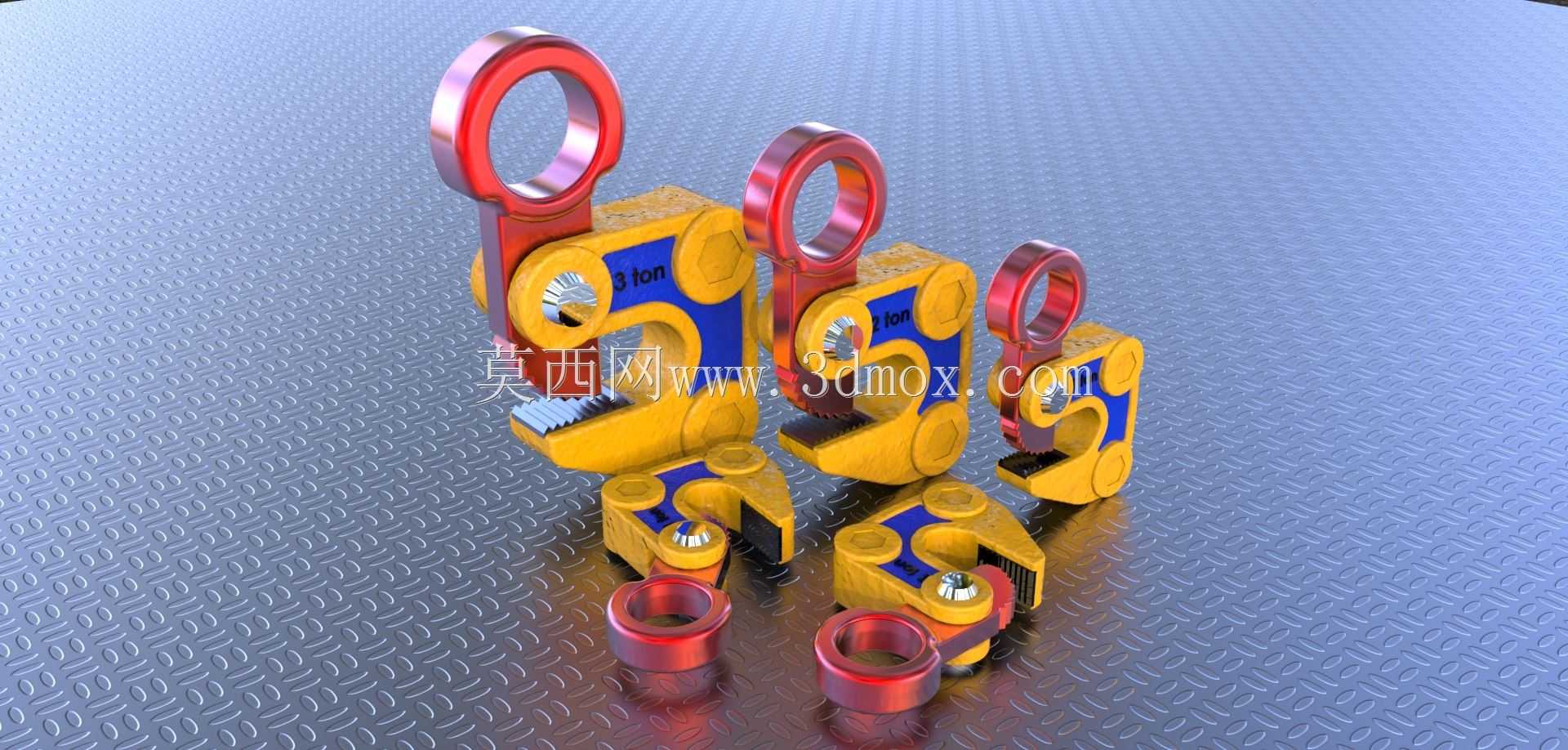

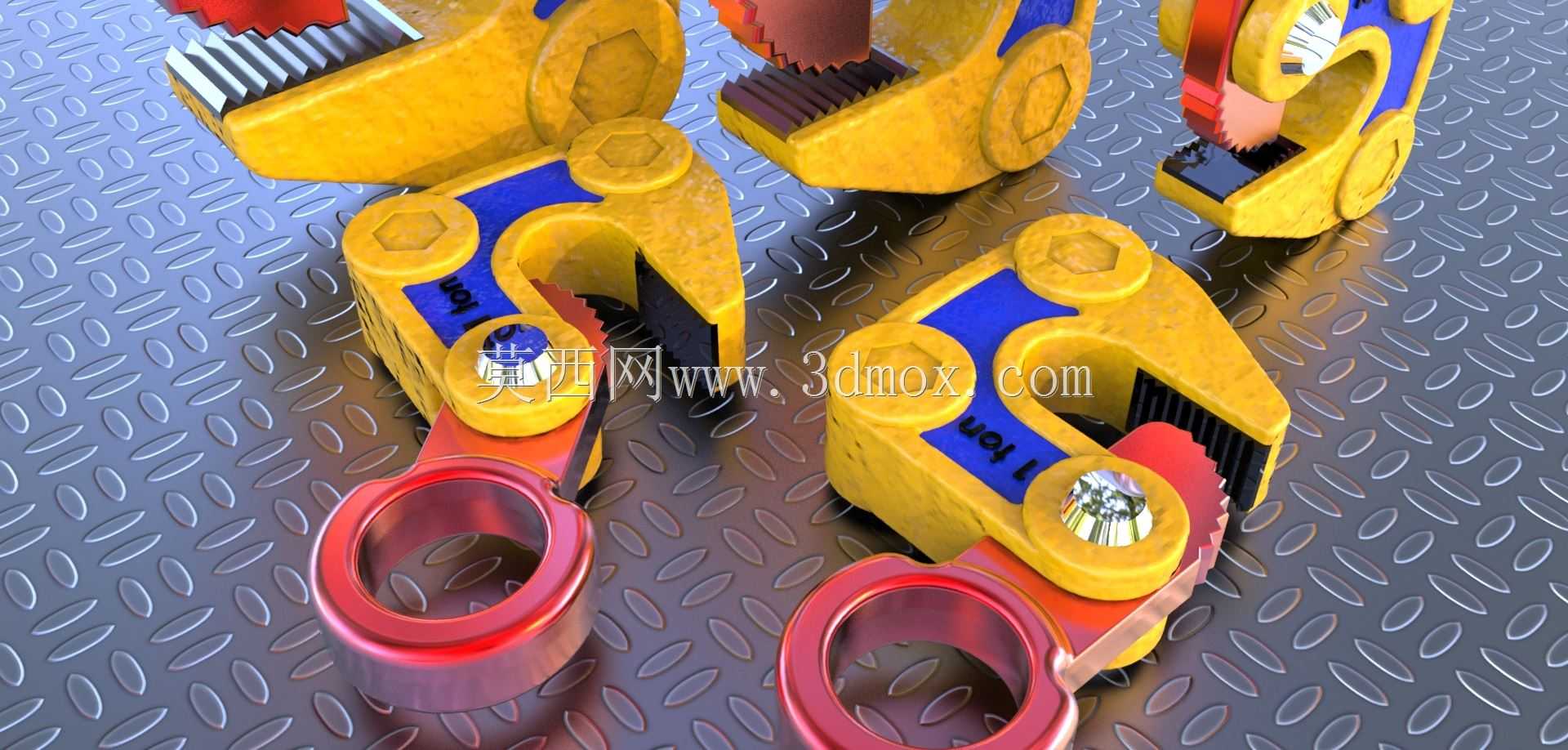

在车间钢板转运、仓储型材装卸、钢结构件现场吊装这类作业场景里，水平起重钳是配合行车、电动葫芦完成水平吊运作业的核心配套吊具，本次呈现的三款不同载荷规格的水平起重钳，分别对应1吨、2吨、3吨的额定起重量，覆盖了从薄钢板小件到中厚型钢结构件的水平吊装需求，能避免传统钢丝绳捆绑吊装出现的工件滑脱、表面勒伤问题，也能省去反复穿绳、捆扎、卸扣的繁琐工序，大幅提升吊装作业的效率。从结构设计逻辑来看，这类水平起重钳采用凸轮自锁式夹紧原理，钳体的铰接点位置经过载荷力矩核算，当吊环受向上的起吊拉力时，钳口的凸轮压块会随拉力增大自动施加更大的夹紧力，起吊载荷越重，钳口对工件的夹持咬合力度越强，从机械结构层面杜绝起吊过程中钳口松脱的风险；钳口与工件接触的咬合面做了齿形防滑处理，齿形角度经过反复调校，既能保证咬合时不划伤常规钢材的表面，又能在接触光滑热轧钢板、型钢表面时提供足够的摩擦阻力，避免工件在水平吊运过程中出现滑移、偏摆。三款不同吨位的起重钳在外形尺寸上做了梯度化设计，1吨规格的钳体整体尺寸紧凑，钳口最大开口量适配0-20mm厚度的钢板，适合小规格薄钢板、扁钢的水平吊运，安装时仅需将钳口对准工件边缘推入，挂入吊环即可起吊，作业边界灵活，可在狭窄的仓储货架间隙、小型加工工位旁完成吊装作业；2吨规格的钳体加强了铰接销轴的直径与钳臂的截面厚度，钳口开口量适配0-35mm厚度的工件，可应对常规中厚钢板、H型钢翼缘的水平吊装，钳体的重心经过配平设计，起吊后工件能自动保持水平状态，无需额外调整吊点位置；3吨规格的起重钳采用了更高强度的合金结构钢作为钳体基材，钳口咬合面做了局部硬化处理，钳口最大开口量适配0-50mm厚度的重型工件，可满足厚钢板、大型钢结构件的水平转运需求，钳体上预留的保险销安装位，可在夹持工件后插入保险销锁定钳口开度，避免工件就位前钳口意外张开。在实际选型搭配时，通常会根据被吊工件的长度、重量选择成对或多组同规格起重钳配合平衡梁使用，保证各吊点受力均匀，钳体的吊环尺寸适配行业通用的吊钩、卸扣规格，无需额外定制转接件就能直接接入现有起重吊装系统，钳体表面做了彩色分色处理，不同吨位对应不同的外观配色，现场作业人员能快速通过外观区分载荷等级，避免错用吊具引发超载风险。
