带自锁结构的起重吊装吊钩组件

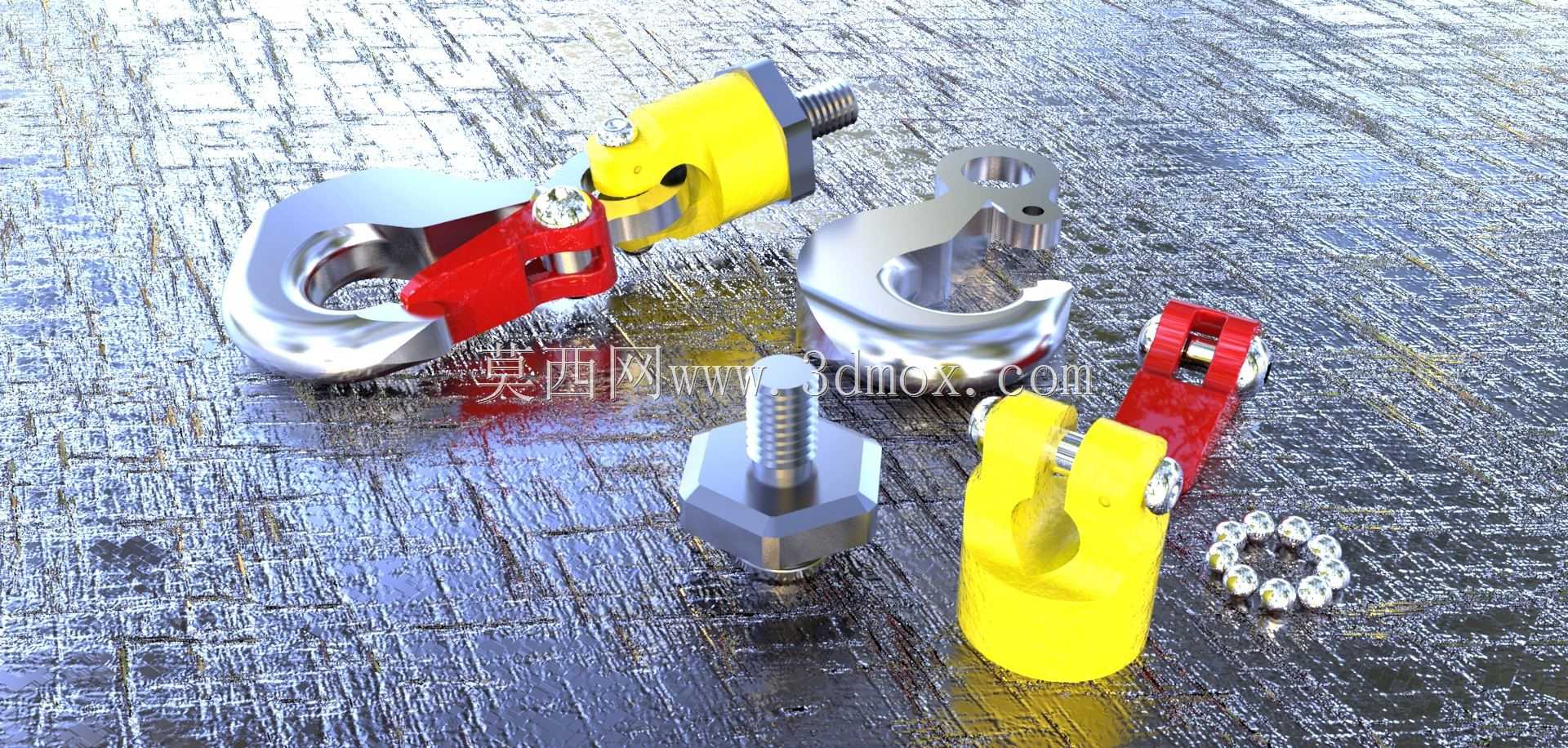

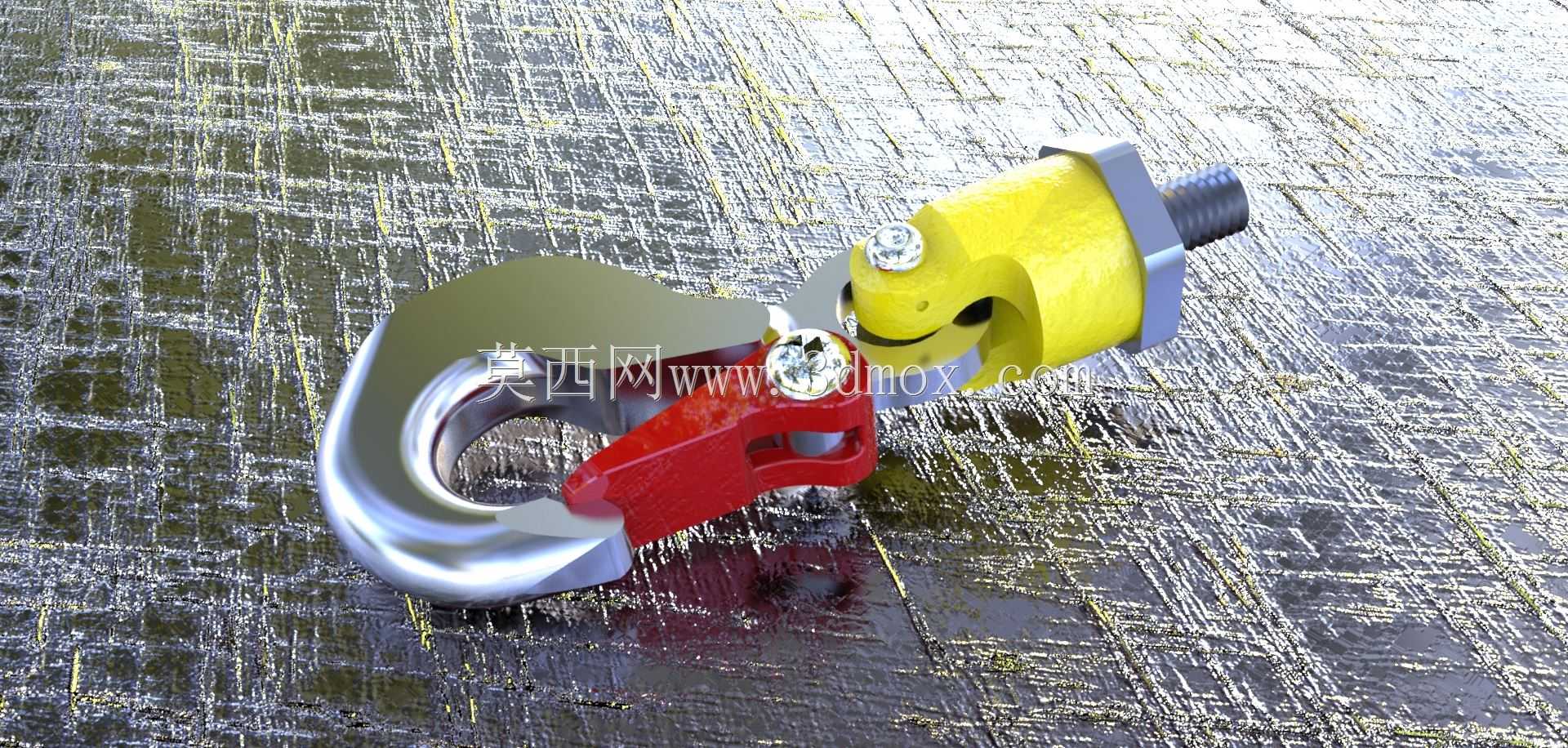

在车间重型工件转运、港口集装箱装卸、建筑工地建材吊装这类高频重载作业场景里，吊钩作为起重设备和被吊载荷之间的核心传力连接件，其结构可靠性直接决定作业安全边界。这套吊钩组件采用钩体与连接座分体式装配设计，钩体选用高强度合金结构钢锻造成型，钩身截面做了渐变圆弧过渡处理，避免应力集中在钩尖或钩颈位置，额定载荷范围内的长期循环起吊不会出现微裂纹延展问题。钩体开口处配套的红色自锁挡片是核心安全结构，采用弹簧复位式设计，当吊索滑入钩腔后挡片自动回弹锁死开口，即便起吊过程中吊索出现小幅晃动、载荷发生偏摆，也不会从钩口脱出，彻底规避脱钩坠落的安全风险。上部的黄色连接座是和起重设备动滑轮组、吊臂端连接的适配结构，端部加工有标准外螺纹段，可直接匹配对应规格的锁紧螺母完成固定，连接座和钩体之间采用销轴铰接，铰接位置加装了耐磨衬套，允许钩体在起吊过程中随载荷方向小幅摆动，抵消偏载带来的附加扭矩，避免螺纹连接段受交变弯矩出现断裂。设计阶段先通过受力仿真确定钩身的最小截面尺寸，保证在1.5倍额定静载荷下钩体变形量控制在弹性区间内，不会出现塑性形变；铰接销轴的直径经过剪切强度校核，双剪切面的受力冗余系数不低于2.5，适配多数中小吨位起重设备的安装接口。安装时需要注意，连接座螺纹段拧入配套连接位后，必须穿好开口销完成锁紧防松，铰接位置的润滑脂注油孔要对准预留的维护空间，方便日常作业中定期加注润滑脂，减少衬套磨损。整个组件的外形轮廓做了圆角钝化处理，没有尖锐棱角，不会在挂取钢丝绳、吊装带时割伤索具表面，钩腔内部做了光滑圆弧过渡，和索具接触的位置压强分布均匀，长期使用也不会出现索具局部压损断丝的问题。
