日内瓦间歇传动机构结构设计展示

日内瓦机构也就是常说的槽轮机构，是间歇传动场景里应用极广的经典结构，在多工位转台、轻工包装设备、电影放映机输片结构、自动机床进给转位机构里都能见到它的身影，核心作用是把主动件的连续匀速转动，转化为从动槽轮的周期性间歇转动，实现工位的精准步进停留，满足工序间的动作时序匹配需求。

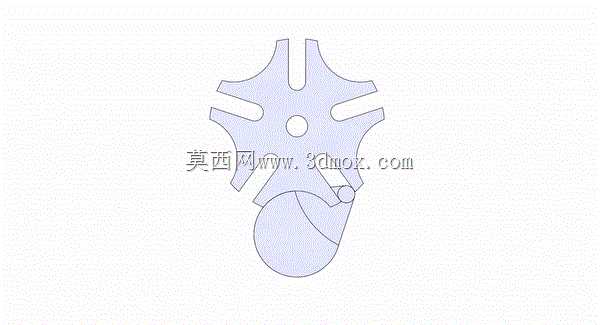

这套结构的设计过程里，首先要匹配实际工位需求确定槽数，常见的4槽、6槽结构对应不同的动静比，槽数越少，间歇转动时的角加速度冲击越大，更适合低速轻载的工位切换场景；槽数越多，传动过程越平稳，但整体结构尺寸会相应增大，需要结合安装空间的边界约束做权衡。主动拨盘上的圆柱销进入槽轮径向槽时，会带动槽轮转动，当圆柱销脱离径向槽后，槽轮上的凹锁止弧会和拨盘上的凸锁止弧贴合，让槽轮在停留工位时保持位置固定，不会出现窜动，保证工位定位的精度。

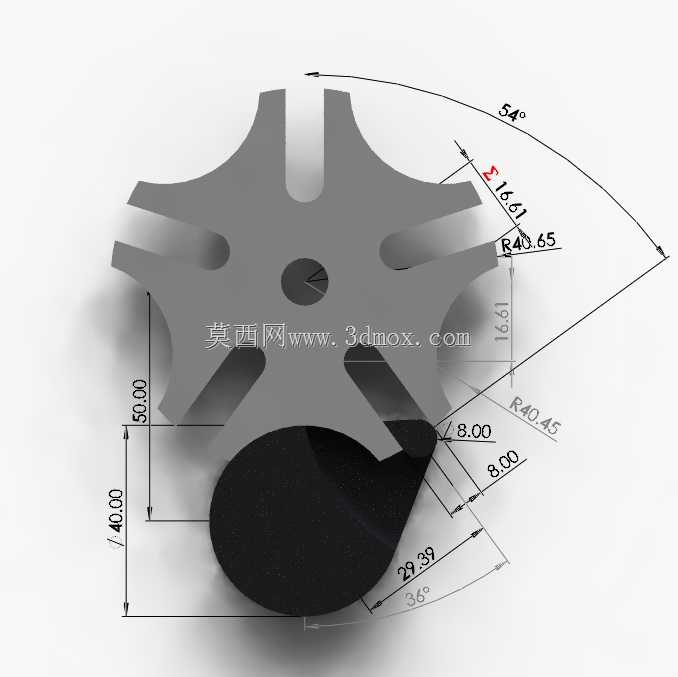

设计时需要先确定中心距参数，也就是拨盘回转中心到槽轮回转中心的距离，这个尺寸直接决定了整套机构的安装边界，两个回转中心的位置公差需要严格控制，否则会出现圆柱销卡滞、锁止弧贴合不严导致的工位偏移问题。槽轮的径向槽宽度要和圆柱销直径做间隙配合，间隙量控制在0.02到0.05毫米区间，既要保证转动时无卡滞，也要避免间隙过大带来的传动冲击和回差。锁止弧的配合面需要做光滑过渡，表面粗糙度控制在Ra1.6以下，减少停留和启动瞬间的磨损，延长机构使用寿命。

从结构特性来看，这套机构结构简单、加工难度低、传动效率高，在中低速间歇转位场景下的可靠性远高于其他复杂间歇传动结构，不需要额外的定位锁止组件就能实现工位的精准停留。设计时还要核算圆柱销的接触强度，尤其是高速工况下，圆柱销和槽轮槽面的接触应力会随转速升高快速增大，需要做相应的热处理提升表面硬度，避免长期运行后出现接触疲劳磨损。另外，拨盘的转动惯量要做合理匹配，减少槽轮启动和停止瞬间的冲击载荷，保证整套机构运行平稳。

在实际设备集成时，要注意槽轮的输出轴端需要和负载做同轴安装，避免额外的径向力作用在槽轮轴上，加剧轴承磨损。整套机构的润滑可以采用脂润滑方式，定期在圆柱销和径向槽的接触面、锁止弧配合面、两端轴承位置补充润滑脂，降低运行噪音和磨损量。对于有定位精度要求的场景，还可以在槽轮的停留位置额外增加弹性定位销，进一步提升工位的重复定位精度，满足高精度加工或者装配的工位需求。
