车用燃油喷射喷嘴结构设计方案

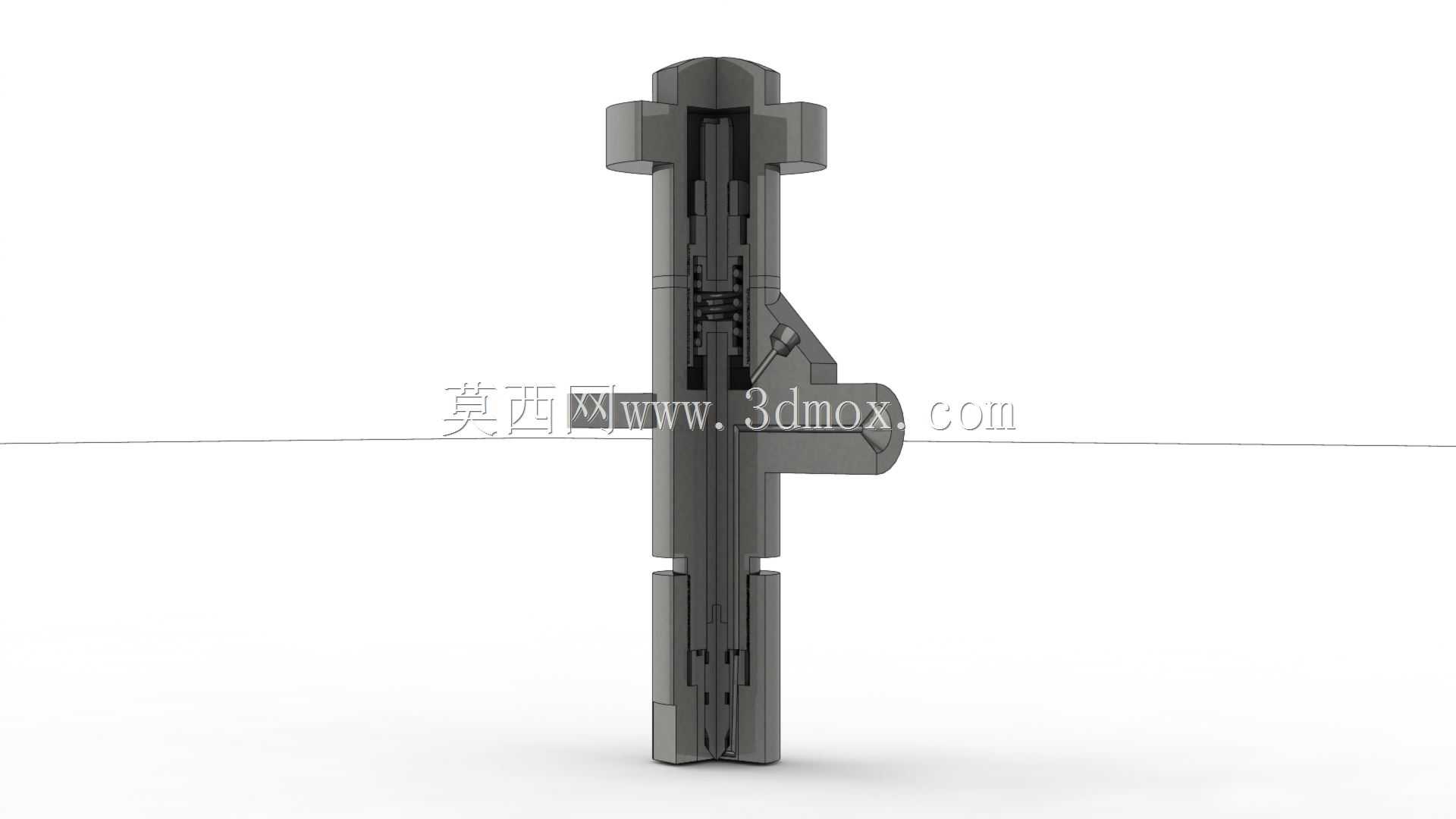

在车用动力系统的供油回路中，燃油喷射喷嘴是决定燃油雾化效果、燃烧充分性的核心精密部件，直接关联发动机的动力输出效率、尾气排放水平与长期运行稳定性，广泛应用在乘用车辆、商用车辆的内燃动力单元，以及部分小型通用动力机械的燃油供给系统中。该部件的核心功能是将加压后的燃油以特定锥角、粒径范围雾化喷入燃烧室或进气道，让燃油与进气充分混合，保证点火后燃烧过程均匀可控，避免出现局部过浓或过稀导致的燃烧不完全、积碳堆积、动力输出波动等问题。从结构设计逻辑来看，整个喷嘴采用阶梯式同轴装配结构，主体沿轴向分为进油衔接段、压力容腔段、针阀导向段、喷口段四个功能区域，侧向设置燃油输入接口，接口端面做密封平面设计，可与供油管路的密封端面直接贴合压紧，无需额外密封垫片即可满足高压燃油的密封要求，减少装配环节的密封件损耗风险。针阀与导向孔的配合间隙控制在微米级，既保证针阀往复运动的顺畅性，避免卡滞导致的喷油正时偏差，又能防止高压燃油从配合间隙处泄漏，维持喷油压力的稳定。喷口端的微孔排布经过匹配设计，可根据不同燃烧室的形状调整喷射角度与油束覆盖范围，保证雾化后的燃油能均匀填充燃烧室的有效空间。在安装边界设计上，整体轴向长度适配主流发动机缸盖或进气歧管的安装深度，主体外径匹配标准安装座的孔径，安装定位台阶的高度与密封面的平面度公差严格控制，装配时可直接卡入安装位通过压块或螺纹锁紧，不需要额外调整安装角度即可对准喷油方向。建模过程中对所有配合面做了公差匹配设计，针阀的升程行程、弹簧预紧力对应的安装空间都做了预留，同时内部流道做了顺滑过渡处理，避免燃油流动过程中出现局部涡流导致的压力损失，也减少了流道内残留燃油结焦堵塞喷孔的概率。整个结构的壁厚分布经过受力校核，可承受燃油系统的最高工作压力，不会在长期高压脉冲载荷下出现形变或开裂，各部件的拆分结构也兼顾了加工工艺性，金属切削加工的部位都预留了合理的退刀空间，密封部位的表面粗糙度要求符合精密偶件的加工标准，既满足功能性能要求，也适配批量生产的加工工艺条件。
