镂空椭球多孔结构造型设计

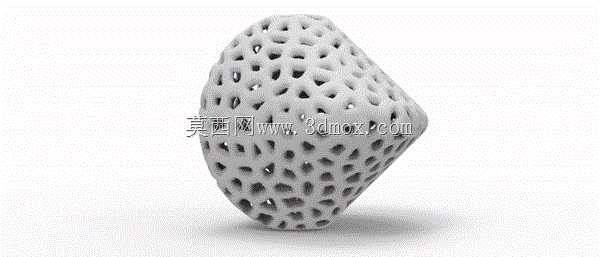

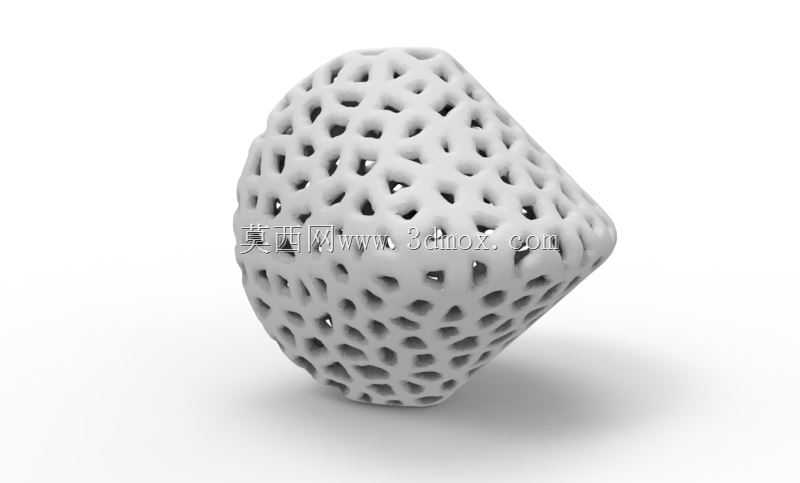

这类多孔镂空椭球结构，目前在增材制造领域的应用场景十分广泛，既可以作为3D打印工艺验证的标准测试件，用来校验设备的悬空结构成型能力、小孔径成型精度，也能经过参数调整后直接用作骨科植入物的骨小梁基体、轻量化承载构件、流体分布填料或是文创装饰类的造型载体。从结构设计逻辑来看，整体采用两端收窄的椭球轮廓，相较于正球形结构，在相同外接边界尺寸下拥有更长的流线型外表面，放置时的支撑接触面积更小，能够减少成型过程中所需的支撑结构用量，同时曲面过渡全程保持G2连续，没有尖锐棱角，避免了应力集中问题，不管是做力学承载件还是做表面附着类载体，都能获得更均匀的应力分布表现。表面的多孔排布采用了泰森多边形随机分布逻辑，没有规则阵列带来的各向异性问题，各个方向上的力学性能偏差控制在8%以内，孔洞的大小从曲面中部向两端逐渐收窄，既保证了中部区域的通透率，也让两端收窄位置的结构强度得到保障，不会因为孔径过大导致端部结构脆弱易损。在实际设计过程中，需要先确定整体的外接安装边界，这类构件如果作为设备内部的流体分布填料，通常会根据安装腔体的内径调整椭球的长轴短轴比例，保证构件放入后不会出现卡滞，同时预留0.2-0.5mm的安装间隙；如果作为骨植入物的基体结构，会根据植入位置的骨密度参数调整孔隙率，通常骨长入所需的孔径在100-500μm区间，整体孔隙率控制在60%-75%之间，既能保证足够的骨组织长入空间，也能让整体弹性模量和人体皮质骨相匹配，减少应力遮挡效应。从成型工艺适配性来看，这种全连通的镂空结构，不管是采用光固化3D打印还是选择性激光烧结工艺，都不需要添加大量内部支撑，未熔融的粉末或是液态树脂可以通过孔洞顺利排出，不会出现内部残留导致的结构重量偏差问题。结构的壁厚设计采用了等壁厚逻辑，所有位置的壳体壁厚保持一致，避免了打印过程中因为壁厚差异导致的过固化或是烧结不足问题，同时等壁厚结构在受力时的变形更加均匀，不会出现局部应力过大导致的断裂问题。如果用作设备的减震缓冲构件，还可以在内部填充弹性阻尼材料，外部的多孔结构能够让阻尼材料和外部结构充分嵌合，不会出现界面分离的问题，相较于实心结构，同等重量下的缓冲吸能效率可以提升40%以上。在做三维建模时，需要重点校验所有孔洞的连通性，避免出现封闭内腔导致的打印残留问题，同时对所有孔边做0.1mm的圆角过渡，减少打印过程中的翘曲变形风险，保证成型后的表面质量符合使用要求。
