通用动力陆地系统HMPT-500传动装置

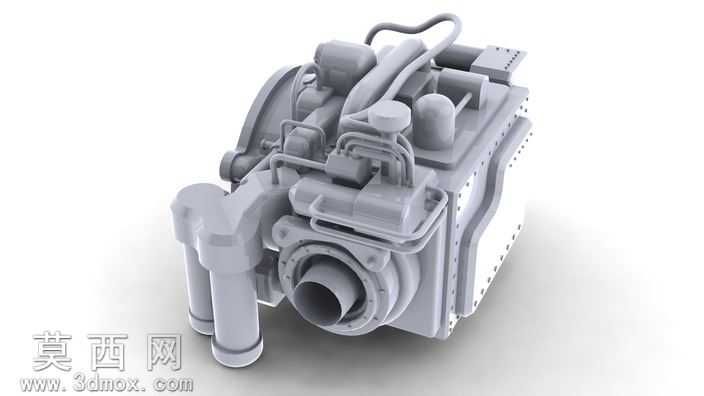

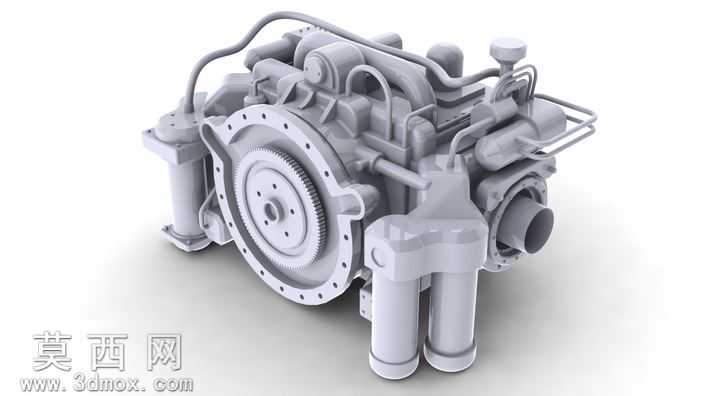

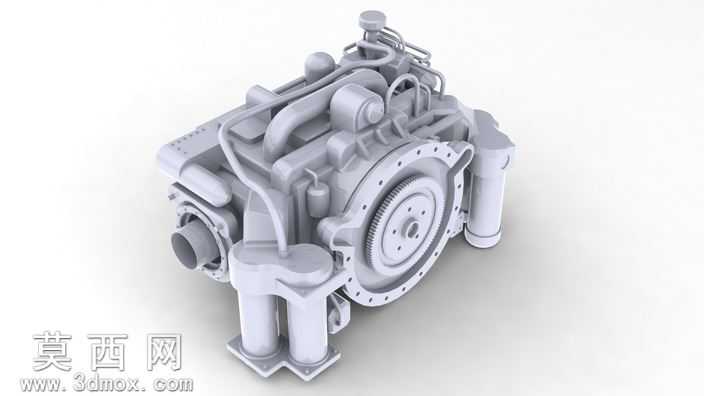

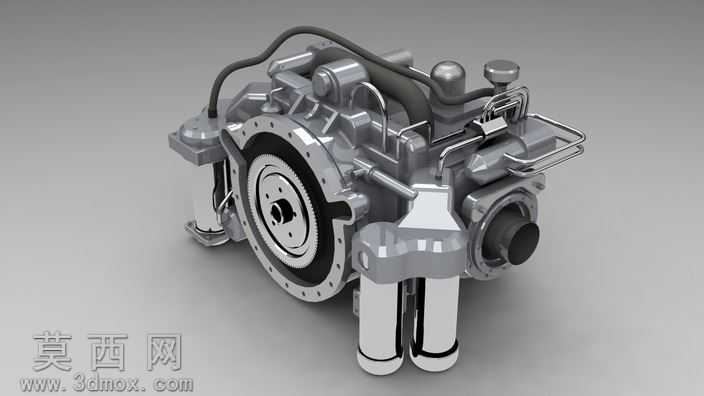

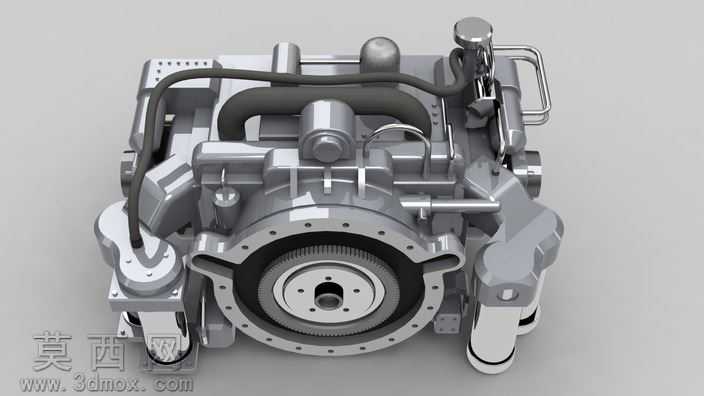

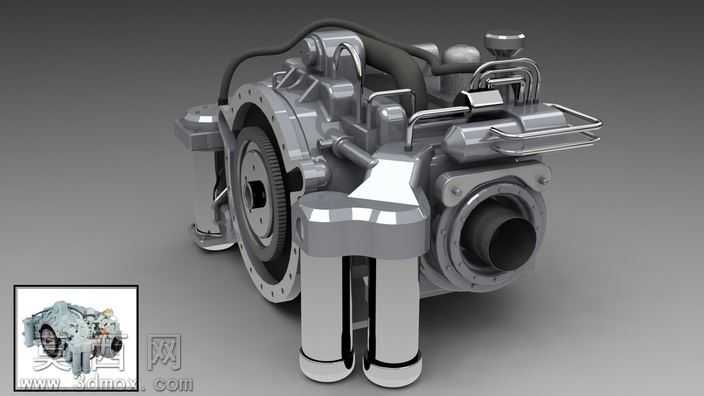

本作品为通用动力陆地系统HMPT-500传动装置的三维建模成果，建模过程严格遵循实物测绘的尺寸比例，完整还原了该传动装置的全部外部结构与核心装配特征。建模阶段采用参数化设计思路，对装置的壳体、输入输出轴、外接管路、连接法兰、紧固螺栓、操控接口等部件逐一进行特征构建，通过拉伸、旋转、扫描、放样等基础建模命令完成各零件的基础形态搭建，再对倒角、圆角、密封槽、安装孔等细节特征进行精细化处理，确保每个零件的几何特征与实物保持一致，各部件之间的装配间隙、配合关系完全符合机械设计的公差要求，能够直观呈现整套传动装置的装配逻辑。材质与渲染阶段，针对不同部件的材质属性进行了差异化设置：主体壳体采用铸钢材质，调整金属粗糙度参数还原铸件表面的哑光金属质感，同时添加细微的颗粒纹理模拟铸造表面的肌理；外露的连接管路采用金属钢管材质，设置合适的反射率与高光参数呈现金属管材的冷硬光泽；紧固螺栓、操作旋钮等小部件采用镀铬金属材质，提升高光反射强度还原镀铬件的亮面质感；外接的柔性管线采用橡胶材质，调整漫反射颜色与粗糙度参数，还原橡胶管线的哑光深色质感。渲染阶段采用三点布光方案，主光源提供主要照明突出装置的主体轮廓，辅助光源补充暗部细节避免出现死黑区域，轮廓光勾勒装置的边缘线条提升整体立体感，最终渲染效果能够清晰展现装置的结构层次与材质差异，完整呈现该传动装置精密厚重的工业质感。整套模型完整还原了HMPT-500传动装置的外部结构特征，清晰展现了该类重型传动装置的布局特点，可用于机械结构教学、动力传动系统方案展示、相关装备的科普演示等场景，能够帮助观者直观理解重型车辆传动装置的外部构造与部件组成。
