丰田普锐斯车载iPhone集成基座结构设计

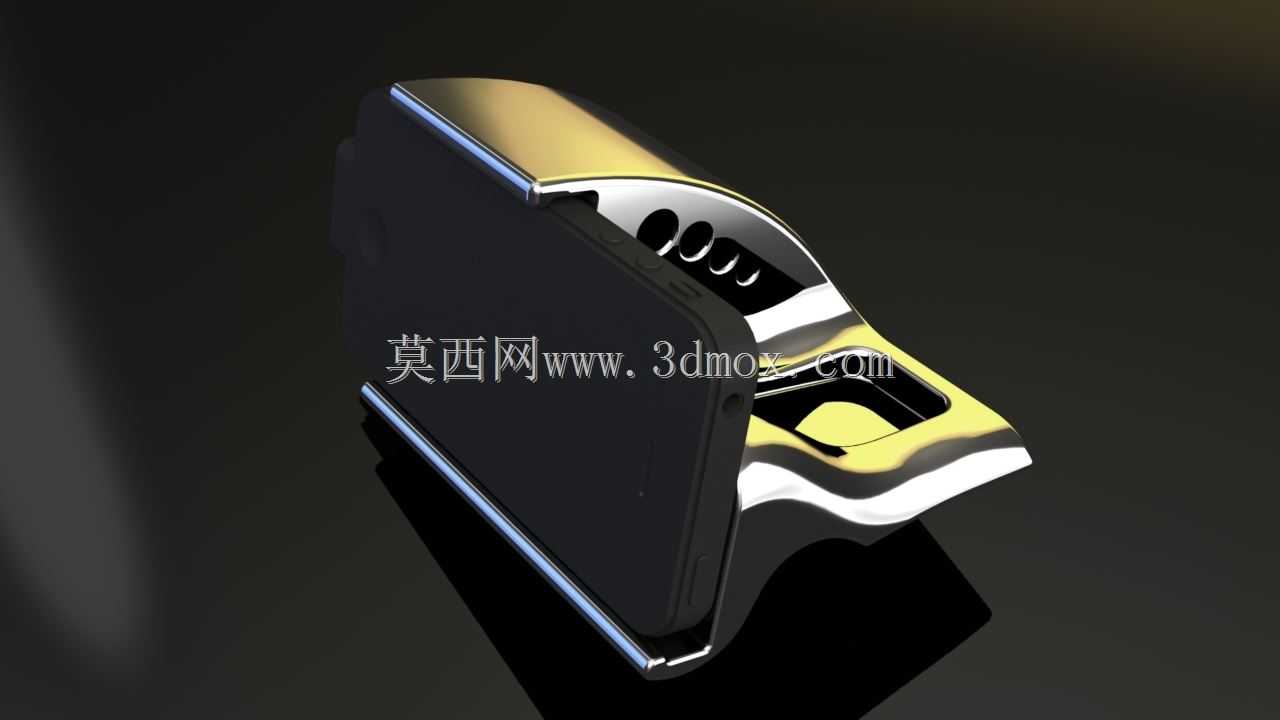

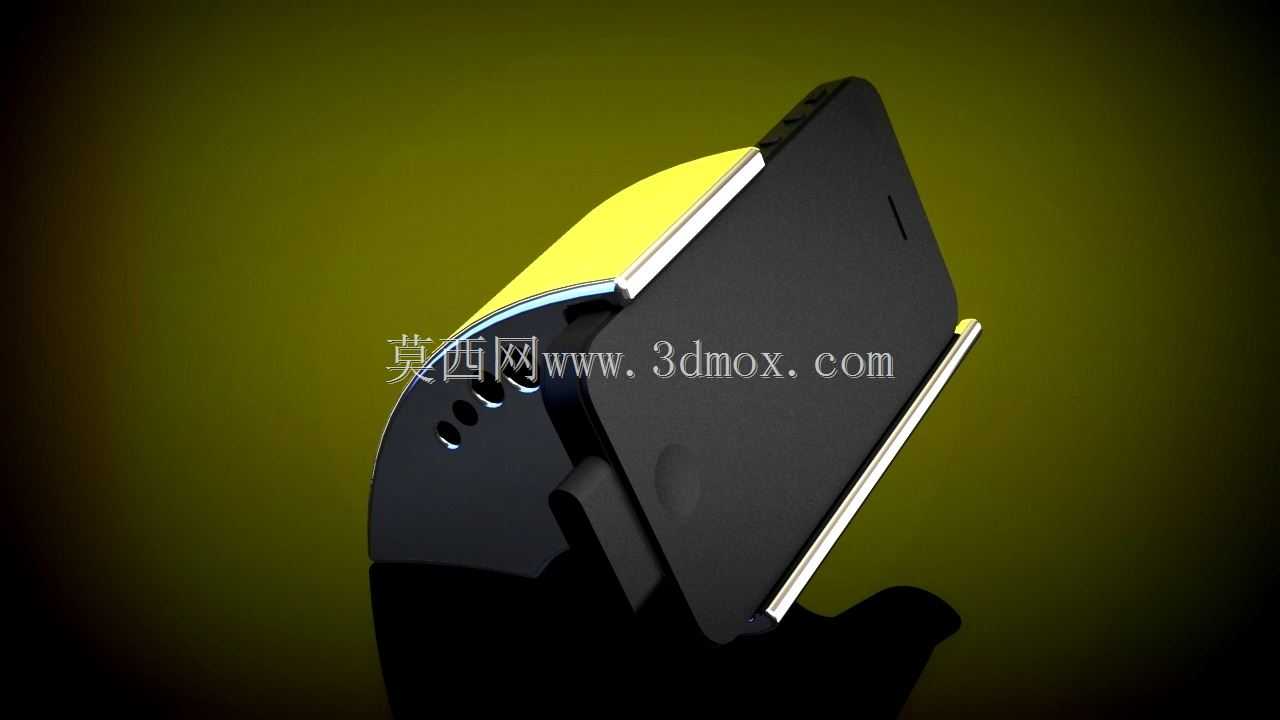

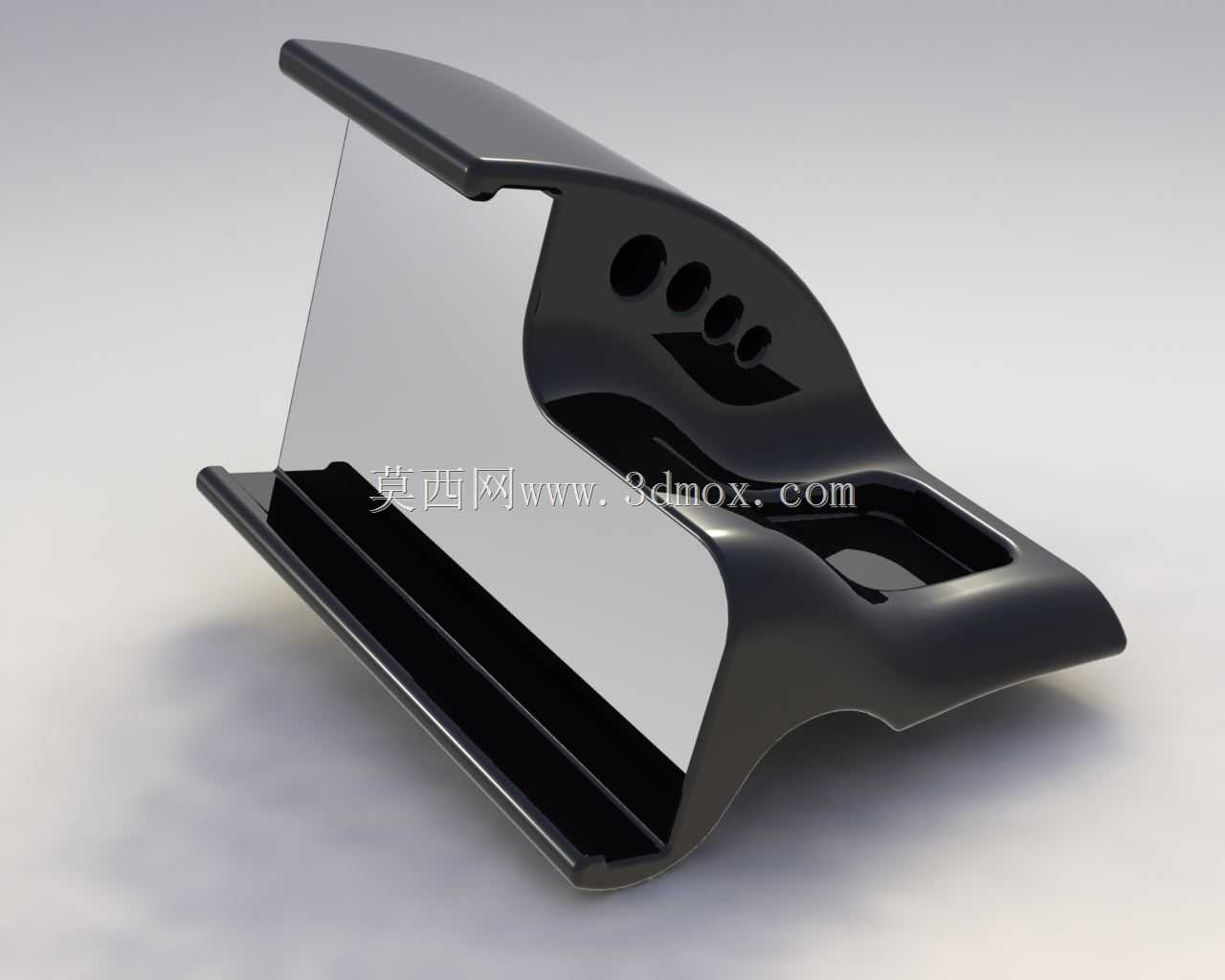

　　这款车载手机基座的设计初衷，是解决丰田普锐斯车型中控区域原生无手机固定位的使用痛点，日常通勤、长途驾驶场景下，驾驶员无需额外购置通用粘贴式、出风口卡扣式支架，就能获得与原车内饰风格统一的手机放置方案，避免通用支架遮挡空调出风口、粘贴残留胶痕、颠簸路段松脱晃动的常见问题。设计阶段采用逆向工程手段完成，首先通过三维扫描获取普锐斯仪表台对应安装区域的完整点云数据，重点采集仪表台上部靠近挡风玻璃位置的曲面曲率、棱线走向、相邻部件的间隙边界，确保基座安装后与周边内饰件的贴合间隙控制在0.5mm以内，不会出现突兀的凸起或缝隙不均的问题。从功能层面看，基座的承托结构完全匹配对应型号iPhone的机身轮廓，侧边预留了充电线材的走线路槽，

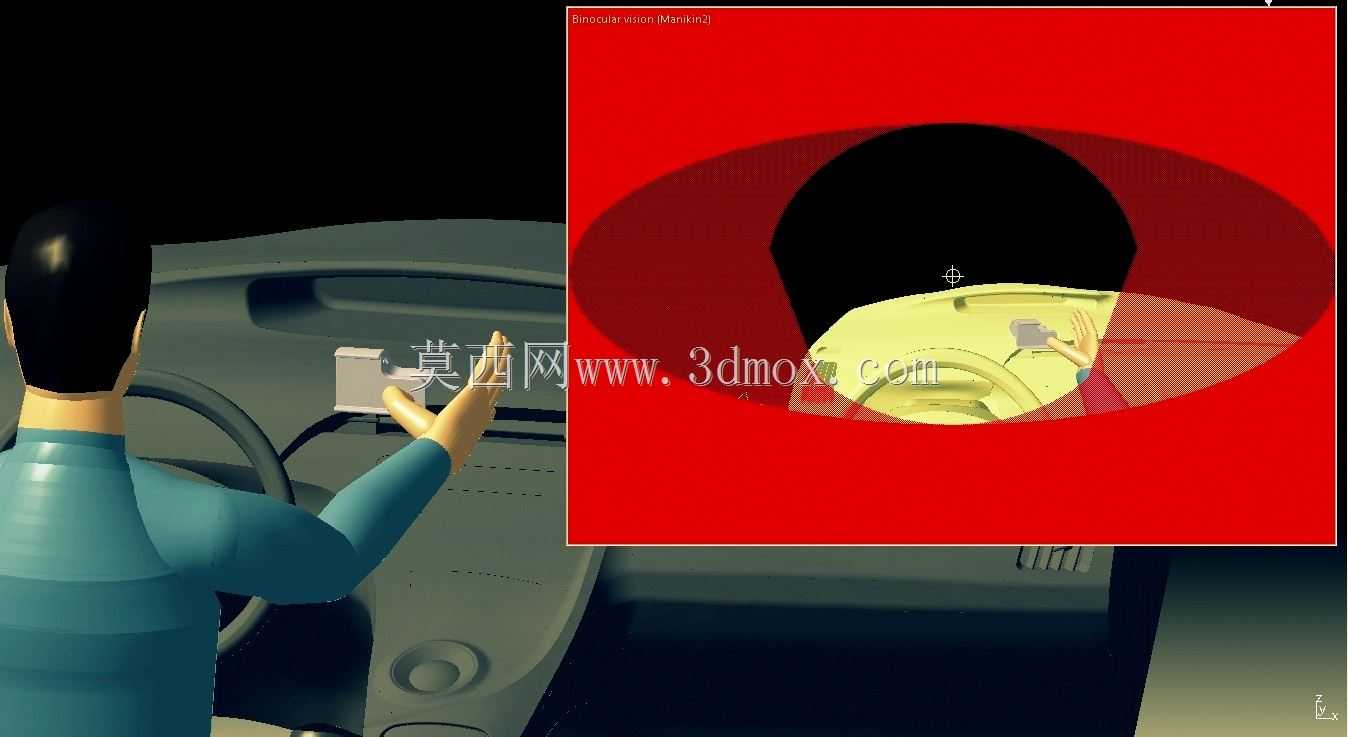

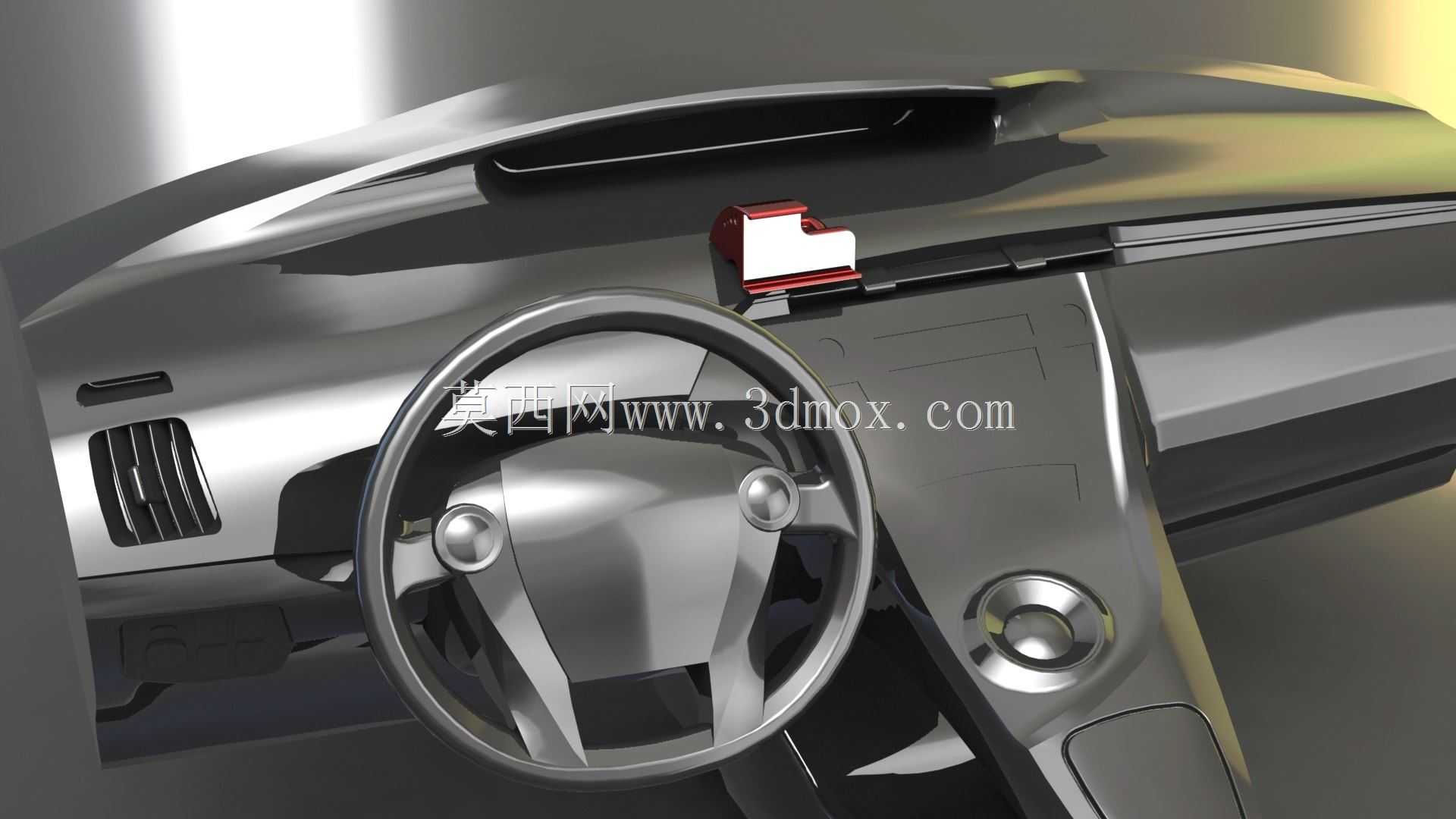

　　手机放置后不会挤压充电接口，同时承托边缘做了1.2mm的翻边限位，即使车辆经过颠簸路面、急加速急减速工况，手机也不会从基座上滑落。安装位选择在仪表台靠近前挡风玻璃的平整区域，这个位置既不会遮挡驾驶员观察仪表盘的视线，也不会影响方向盘转向、中控区域按键操作的手部活动空间，基座底部的贴合面完全复刻原车仪表台的曲面弧度，安装时可采用无痕双面胶固定，无需对原车内饰进行打孔、裁切等破坏性改动，后期拆除也不会损伤原车内饰表面。设计过程中重点考量了驾驶场景的使用需求，基座的放置角度做了15度的仰角调整，驾驶员平视前方时仅需小幅下移视线就能查看手机导航信息，尽可能减少驾驶过程中的视线偏移，提升行车安全性。同时基座的整体厚度控制在8mm以内，

　　不会在前挡风玻璃上形成过大的反光投影，避免阳光照射时基座倒影干扰驾驶视线。结构细节上，承托手机的接触面做了微纹理处理，增加与手机机身之间的摩擦力，即使夏季车内温度较高、内饰表面出现轻微凝露，也能保证手机放置的稳定性。基座的边角位置全部做了R2以上的圆角过渡，没有尖锐棱角，避免车辆发生碰撞时，内饰凸起部件对驾乘人员造成二次伤害。走线路槽的宽度设置为5mm，兼容主流的Lightning充电线材，线材从基座侧边引出后可沿着仪表台与前挡风玻璃的缝隙走线，不会在中控区域形成明线杂乱的问题，保持车内内饰的整洁度。逆向建模过程中，对扫描获取的点云数据做了多轮曲面优化，剔除原车仪表台表面的细微纹理、生产脱模痕迹带来的数据误差，

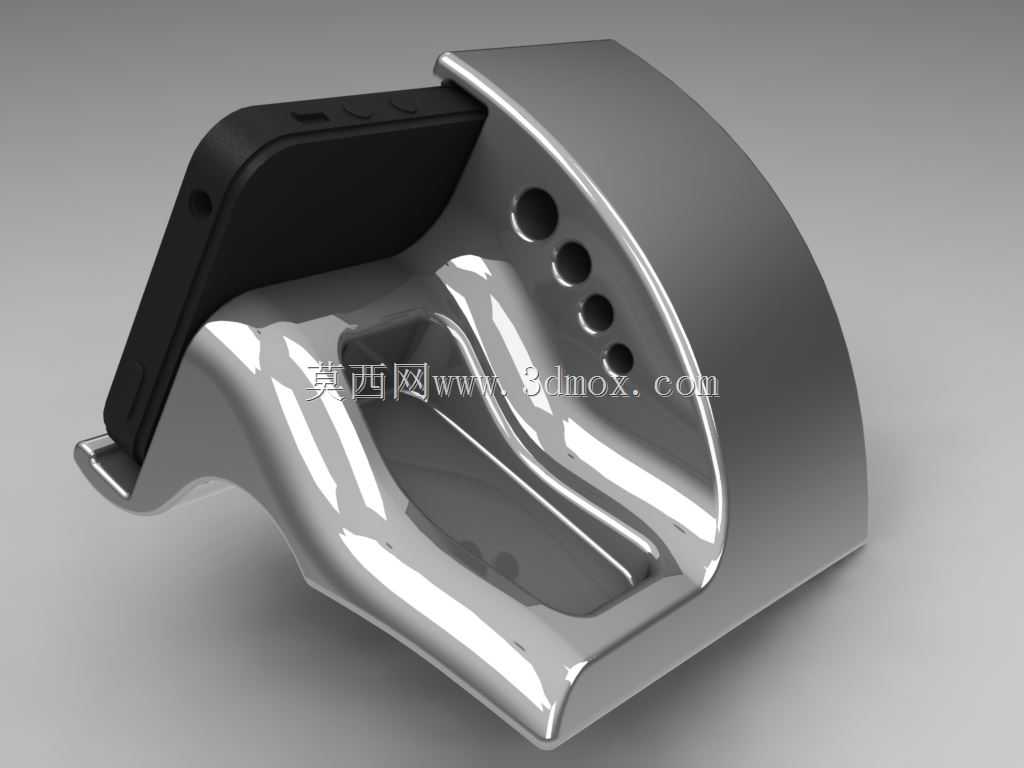

　　保证基座安装面的曲面精度，避免出现安装后局部翘边、贴合不牢的问题。基座的整体外形做了与原车内饰一致的哑光质感处理，颜色匹配普锐斯原车内饰的深灰配色，安装后与周边内饰件融为一体，不会产生后期加装配件的突兀感。在安装边界的校核上，设计阶段反复验证了基座与仪表台上方空调出风口、前挡风玻璃下沿、仪表台遮光棱线的位置关系，确保基座安装后不会影响空调出风方向调节，也不会遮挡前挡风玻璃的除雾出风口，保证车辆原有功能的正常使用。针对日常使用的高频场景，基座的承托深度做了针对性优化，手机放置后仅遮挡机身背部1/3的区域，不会遮挡手机侧边的按键、底部的扬声器开孔，保证手机放置时按键操作、来电铃声播放都不受影响。同时基座的结构强度做了对应校核，采用常规车载内饰常用的ABS材质生产时，可承受10g的冲击载荷不发生断裂，满足车载部件的使用强度要求。
