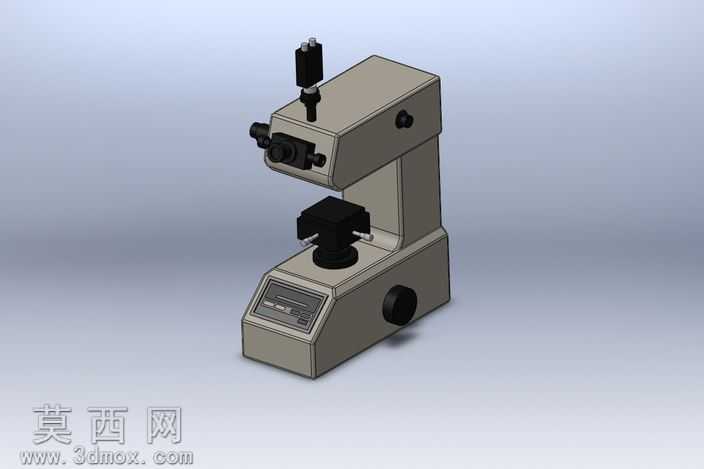

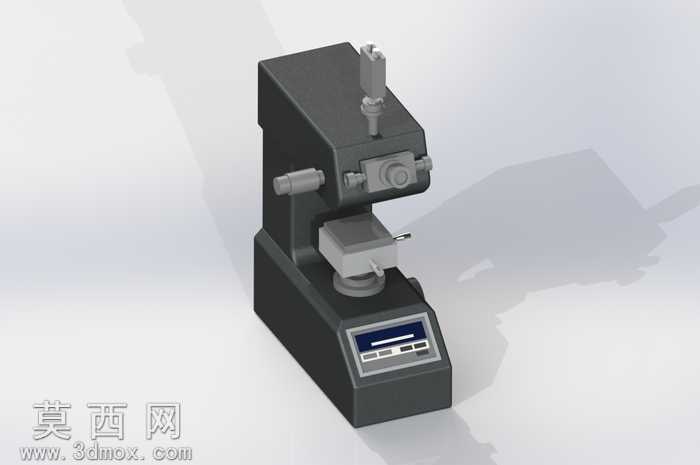

台式显微观测设备三维结构模型

本模型为台式显微观测设备的三维建模作品，建模过程严格遵循真实光学显微镜的结构比例与功能逻辑，采用SolidWorks完成全参数化建模，所有零部件均独立绘制后完成装配约束，可完整还原设备的结构组成与运动逻辑。建模初期先梳理设备的整体架构，将其划分为底座支撑模块、镜臂承载模块、物镜转换模块、目镜观测模块、载物台调节模块、调焦操作模块六大核心部分，逐一绘制每个模块的零件特征：底座部分采用带圆角的长方体基体，表面绘制操作面板的凹槽与按键轮廓，侧面预留调焦手轮的安装轴孔，材质设置为哑光磨砂金属质感，还原铸铁底座的厚重稳定质感；镜臂部分采用L型支撑结构，连接底座与上部镜筒主体，转折处做圆弧过渡处理避免应力集中的视觉效果，表面设置粗细调焦的导轨安装位，材质与底座保持统一的哑光金属质感。镜筒主体为核心观测承载结构，上部设置目镜安装筒，侧面设置物镜转换器的安装接口，内部预留光学镜片的安装空腔，外部绘制锁紧旋钮的凸起特征；载物台部分设计为可水平移动的平台结构，下方设置X/Y轴调节旋钮的传动结构，平台表面设置样品压片的卡槽特征，材质设置为亮面黑色硬质塑料质感，与金属主体形成视觉区分；调焦手轮采用大直径防滑纹理设计，表面绘制均匀分布的防滑凹槽，材质设置为黑色橡胶质感，还原真实设备的操作触感。渲染阶段采用工作室冷光源环境，主光源从左上方45度角投射，搭配右侧补光弱化阴影，开启环境光遮蔽效果突出零件间的装配缝隙与结构层次，整体渲染效果真实还原台式显微镜的工业质感，模型可用于实验设备展示、光学仪器结构教学、相关产品设计参考等场景，所有装配关系符合真实设备的运动逻辑，调焦结构、载物台移动结构均可实现模拟运动，完整呈现了台式显微观测设备的结构设计特点。
