燃气轮机转子总成结构三维设计作品

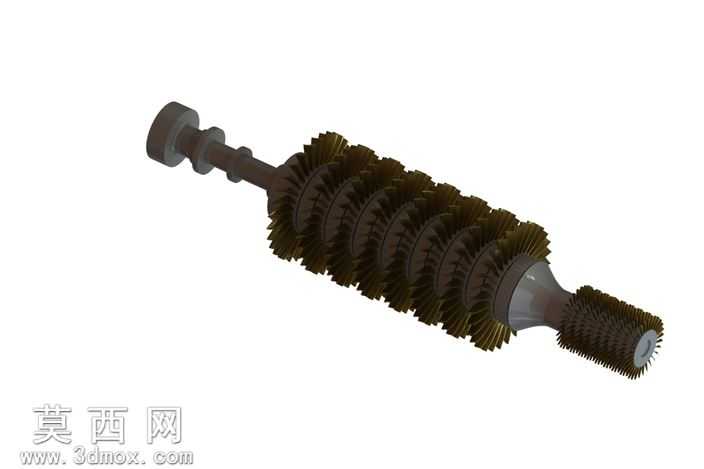

本作品为燃气轮机核心转子总成的三维建模成果，建模阶段以燃气轮机实际运行的轴系结构逻辑为核心依据，首先完成主轴基体的参数化建模，精准还原阶梯轴的各段轴径、轴肩定位尺寸、端部连接结构的细节特征，确保各段轴身的同轴度参数符合动力转子的设计规范。针对多级涡轮叶片组，采用阵列特征结合参数化草图的方式完成建模，每一级叶片的叶型曲面均通过样条曲线拟合生成，还原叶片的扭角、叶根榫接结构、叶顶间隙特征，不同级数的叶片尺寸、排布密度严格匹配燃气轮机的做功级设计逻辑，从高压端到低压端的叶片逐级放大，符合气流膨胀做功的结构需求。建模过程中对叶片与轮盘的榫接配合结构做了精细化还原，轮盘与主轴的过盈配合定位面、锁紧结构均做了特征还原，确保整体装配结构符合实际机械装配逻辑。材质渲染阶段，为叶片部分赋予高温合金材质效果，还原金属表面的哑光耐高温涂层质感，主轴部分赋予高强度合金钢材质，呈现调质处理后的金属光泽，端部连接结构做了防锈处理的材质区分，不同部件的材质质感差异清晰，可直观区分转子各部分的功能分区。整体模型完成了全结构的干涉检查，各级叶片之间、叶片与主轴之间不存在结构干涉，轴系的转动基准统一，可直接用于后续的动平衡仿真、气流场仿真的基础模型使用，也可作为动力机械结构教学的演示模型，清晰展示燃气轮机转子的多级透平结构、轴系布局逻辑，帮助理解燃气轮机将热能转化为旋转机械能的核心结构原理。
