工业嵌入式数显温度控制器三维建模

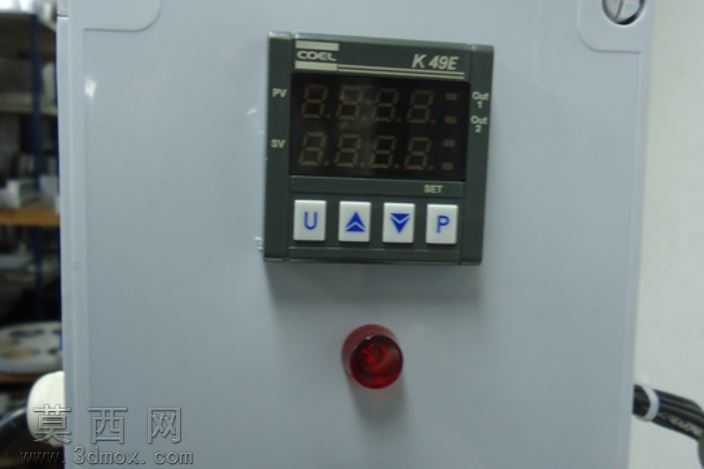

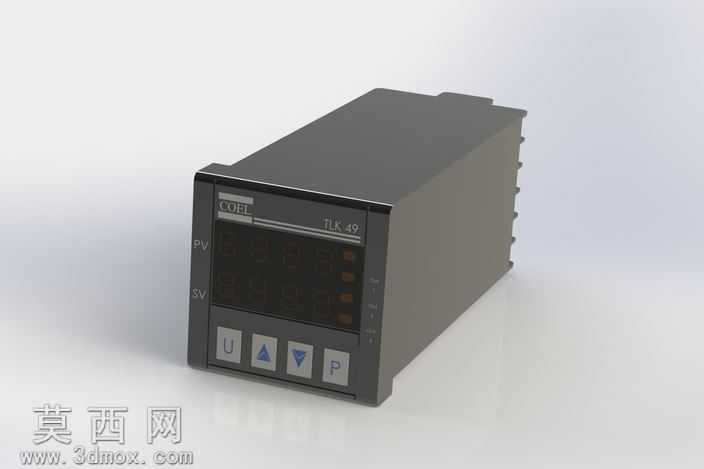

本次建模的是工业场景常用的嵌入式安装数显温度控制器，整体采用标准DIN导轨安装的长方体盒式结构设计，建模过程中首先确定产品的外形基准尺寸，以工业温控器通用的48*96mm面板规格为基础，先通过拉伸特征构建主体外壳的基础实体，外壳采用深灰色哑光工程塑料材质，建模时对壳体边缘做了0.5mm的圆角过渡处理，还原真实注塑件的工艺特征，避免尖锐直角的生硬感。面板区域是建模的重点部分，首先划分面板的功能分区，上方预留品牌标识区域，中部设置双行数显窗口，分别对应过程值PV与设定值SV的显示区域，数显窗口采用半透明深色亚克力材质，模拟数码管显示的遮光效果，窗口边缘做细微的内凹倒角，还原面板的层次感。数显窗口下方设置四个操作按键，分别为功能切换键、上调键、下调键、参数确认键，按键采用浅灰色方形键帽，每个键帽表面做内凹的字符标识，建模时通过凸台特征还原键帽的凸起高度，按键与面板之间预留0.2mm的装配间隙，还原真实产品的装配结构。壳体侧面设计了多组散热凹槽与接线端子的安装卡位，通过阵列特征完成侧面卡槽的均匀排布，还原嵌入式安装时的卡扣结构，同时对壳体后部的接线端区域做了简化的结构处理，保留端子排的安装位轮廓，兼顾模型的还原度与轻量化需求。材质渲染阶段，为外壳赋予哑光ABS塑料材质，调整粗糙度参数模拟工业塑料的磨砂质感，数显窗口赋予半透明PC材质，添加轻微的反光效果模拟玻璃面板的质感，按键部分采用稍浅的灰色塑料材质，与主体外壳形成细微的色彩区分，提升面板的辨识度。建模全程采用参数化设计思路，所有外形尺寸、安装卡位、按键位置都设置了可调整的参数约束，后续可根据不同型号的温控器尺寸快速调整模型参数，适配不同的设计场景，整体模型完整还原了工业温度控制器的外观结构与细节特征，可用于工控系统装配演示、产品宣传渲染、教学演示等多种场景。
