可调式1吨起重吊具小车三维结构设计

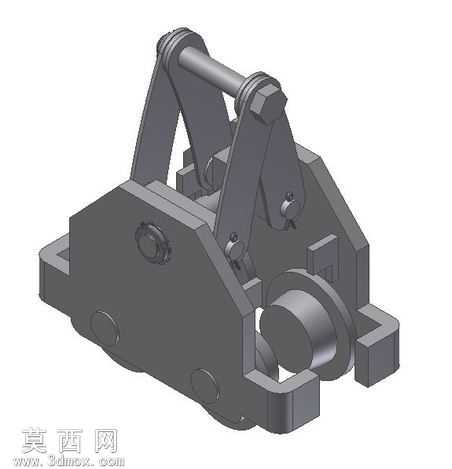

本作品为可调式起重吊具小车的三维参数化模型，建模过程严格遵循机械设计规范，以实际起重作业的工况需求为核心设计依据，整体采用自底向上的建模逻辑，先完成销轴、铰接臂、滚轮、夹具体、锁紧旋钮等单个零件的特征建模，再通过同轴配合、面重合配合、铰接运动副约束完成整机装配，完整还原了吊具的真实运动逻辑。模型渲染阶段采用哑光深灰金属材质模拟高强度合金结构钢的本体质感，对铰接销轴、滚轮工作面做了细微的金属光泽强化处理，通过柔和的环境光打光突出零件的棱边结构与装配层次，无过度夸张的光影效果，清晰呈现各部件的装配关系与外形轮廓。结构设计上，该吊具额定起重能力为1吨，自重控制在14公斤，核心功能为可在64毫米至64毫米区间内调整吊束宽度，适配不同规格的被吊工件夹持需求；主体采用对称式双铰接臂结构，上部设置吊装连接轴用于对接起重设备的吊点，中部铰接连杆可随吊重受力自动形成锁紧力矩，下部两侧设置承载滚轮与夹持定位结构，侧面设置调节旋钮用于锁定调整后的束宽尺寸，整体结构紧凑，受力路径清晰，铰接部位均预留了合理的转动间隙，避免运动干涉。设计思路围绕小型起重作业的轻量化、便捷化需求展开，在保证1吨额定载荷下结构强度安全系数达标的前提下，尽可能简化零件结构，减少非必要的冗余重量，所有铰接销轴均采用标准件规格设计，便于后期加工制造与易损件更换，夹持接触面做了平整化处理，防止吊装过程中划伤工件表面，整体模型无特征缺失、无配合错误，可直接用于工程出图、运动仿真演示、3D打印验证以及起重吊具的方案优化参考，完整还原了可调吊具从功能构思到结构落地的全流程设计逻辑，清晰展现了起重吊具的受力自锁原理与宽度调节的实现方式。
